Denon RCD-M37DAB Service Manual

18
RCD-M37 / RCD-M37DAB / D-E500 / D-M37

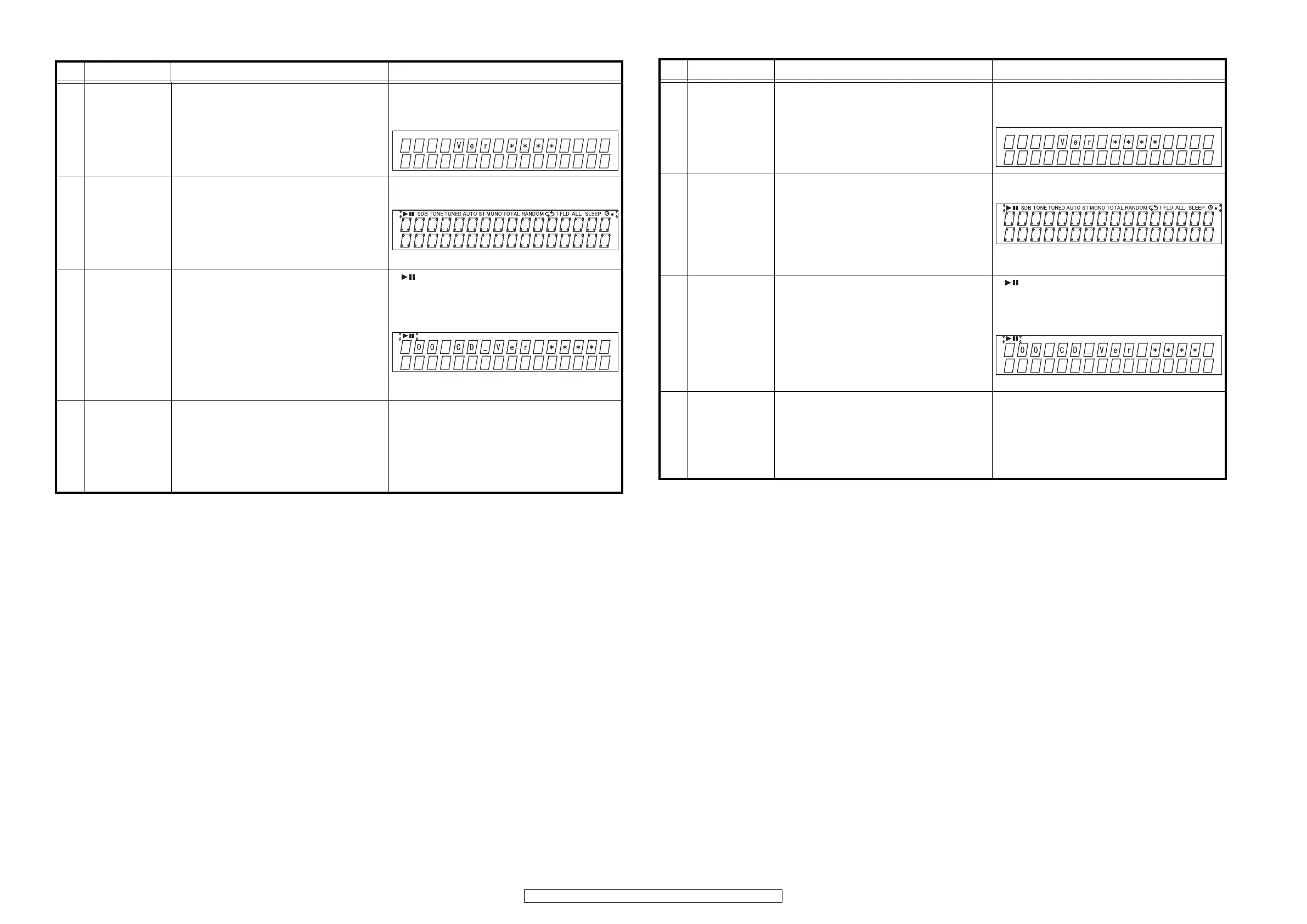

CD TEST MODE
No Key name Function Display
1
Version No. of
Main MPU Dis-
play Mode
S1
・Plug AC cord into power outlet while pressing
ON/STANDBY Key and SDB/TONE Key same
time on Main Unit.
・The Version number of Main MPU is displayed.
・Unplug AC cord to clear this mode.
・Upper : "_ _ _ _ Ver _ * * * * _ _ _ _"
"****" is the Version number of Main MPU
・Lower : "_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _"
2
FLD(VFD) check-
ing mode
S2
・Plug AC cord into power outlet while pressing
ON/STANDBY Key and OPEN/CLOSE Key
same time on Main Unit.
・All segment of FLD is turning on and off every
one second.
・Unplug AC cord to clear this mode.
・All segment turn on and off.
3 CD service mode
・Plug AC cord into power outlet while pressing
ON/STANDBY Key and FUNCTION Key same
time on Main Unit.
・Move the slide to the initially set position (10 mm
towards the outside from the innermost position).
・Check by performing key input. Refer to 3.1 to
3.6.
・Cancel the mode by turning the power back on.
・Input of keys other than those used in this mode
is not guaranteed. (OK if malfunction occurs)
・ flashing
・Upper : "_ 00 _ CD_Ver _ * * * * _" displayed
**** : CD microprocessor version no.
・Lower : "_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _"
3.1 Disc loading
・Press the CD OPEN/CLOSE key to open the tray.
・Set a disc on the tray, then press the CD OPEN/
CLOSE key again to close the tray. The disc is
mounted automatically.
・Move the slide to the initially set position (10 mm
towards the outside from the innermost position)
and stop in this status.
Continue S6 display
CD テストモード
No キー名称 機能 表記
1
ﾒｲﾝﾏｲｺﾝﾊﾞｰｼﾞｮﾝ
表示ﾓｰﾄﾞ
S1
・本体 ON/STANDBY ｷｰと SDB/TONE ｷｰを同時に
押しながら、AC ｺｰﾄﾞをｺﾝｾﾝﾄへ接続する .
・ﾒｲﾝﾏｲｺﾝの Ver を表示する．MUTINGON．
・AC ｺｰﾄﾞを抜くことによりﾓｰﾄﾞを解除する．
・上段："Ver****"表示
****：ﾒｲﾝﾏｲｺﾝの Ver 番号
・下段：""
2
FL(VFD) 管
ﾁｪｯｸﾓｰﾄﾞ
S2
・本体 ON/STANDBY ｷｰと CDOPEN/CLOSE ｷｰを
同時に押しながら、AC ｺｰﾄﾞをｺﾝｾﾝﾄへ接続す
る．
・FL 管の全てを 2 秒周期で点滅 (1 秒点灯、1 秒
消灯 ) する．MUTINGON．
・AC ｺｰﾄﾞを抜くことによりﾓｰﾄﾞを解除する．
・全てのｾｸﾞﾒﾝﾄを点灯・消灯する．
3 CD ｻｰﾋﾞｽﾓｰﾄﾞ
・本体 ON/STANDBY ｷｰと FUNCTION ｷｰを同時に
押しながら、AC ｺｰﾄﾞをｺﾝｾﾝﾄへ接続する．
・ｽﾗｲﾄﾞを初期設定位置に移動する．（最内周か
ら外側 10mm の位置）
・ｷｰ入力によりﾁｪｯｸを行う． 3.1 〜 3.6 参照．
・電源の再投入によりﾓｰﾄﾞを解除する．
・このﾓｰﾄﾞで使用するｷｰ以外の入力は保証しな
い．（異常な動作になってもよしとする）
・ を点滅
・上段："00CDVer****"表示
****：CD ﾏｲｺﾝの Ver 番号
・下段：""
3.1 ﾃﾞｨｽｸ装着
・CDOPEN/CLOSE ｷｰでﾄﾚｲを開く．
・ﾃﾞｨｽｸを置き、再度 CDOPEN/CLOSE ｷｰでﾄﾚｲを
閉じるとﾃﾞｨｽｸをﾁｬｯｷﾝｸﾞする．
・ｽﾗｲﾄﾞを初期設定位置（最内周から外側
10mm の位置）に移動し、その状態でｽﾄｯﾌﾟ
する．
S6 の表示を継続する．
