DeWalt DWE7485 Instruction Manual

ESPAÑOL
32
MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y
desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/
instalar conexiones o accesorios. Una activación de arranque accidental puede
causarlesiones.
Montaje Sobre Banco (Fig. A)
NOTA: Un soporte de sierra de banco portátil está diseñado para ser utilizado con esta sierra y
puede obtenerse de un distribuidor o centro de servicio
DeWALT
por un costo adicional.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y
desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/
instalar conexiones o accesorios. Una activación de arranque accidental puede
causarlesiones.

ADVERTENCIA: Para reducir el riesgo de lesiones, la sierra debe estar bien sujeta para evitar
un movimiento imprevisto durante eluso.
La sierra de banco debe estar firmemente montada a un soporte, banco de trabajo u otro apoyo
rígido y estable para que la sierra no se mueva mientras se corta y no pueda ser volcada por
grandes piezas de material que cuelguen. Se proporcionan cuatro orificios de montaje
9
en
la estructura de metal para que la sierra de banco esté bien fijada a un soporte u otro medio
deapoyo.
1. Center la sierra en la superficie de trabajo establedeseada.
2. Atornille cuatro tornillos largos de 88,9 mm (3 1/2") a través de los orificios
9
de la estructura
de metal. Asegúrese de que los tornillos traspasen la estructura y ajústelos firmemente a la
superficie de trabajo deapoyo.
NOTA: Si le preocupa estropear la superficie de trabajo de apoyo, la sierra de banco
puede montarse sobre madera de desecho, que luego puede sujetarse a la superficie de
trabajodeseada.
3. Corte una pieza de contrachapado de 19 mm (3/4") que quepa debajo de la superficie que
ocupa lasierra.
4. Atornille la sierra a la pieza de contrachapado y sujete el trozo de contrachapado que cuelgue
a la superficie de trabajo. Si los tornillos sobresalen de la base de contrachapado, instálela en
dos piezas de material de desecho de igual grosor y sujételas a los bordes del contrachapado
para sujetar la sierra más lejos de la superficie de trabajo y evitar que los tornillos estropeen
lasuperficie.
NOTA: Esta sierra está completa y adecuadamente ajustada en la fábrica en el momento de la
fabricación. Si fuera preciso volver a realizar un ajuste debido al transporte y manipulación, o a
cualquier otro motivo, siga las secciones que aparecen a continuación para ajustar lasierra.
Una vez realizados estos ajustes, deberá mantenerse su precisión. Tómese un poco de tiempo
ahora para seguir estas instrucciones con cuidado para mantener la exactitud de lo que es capaz
estasierra.

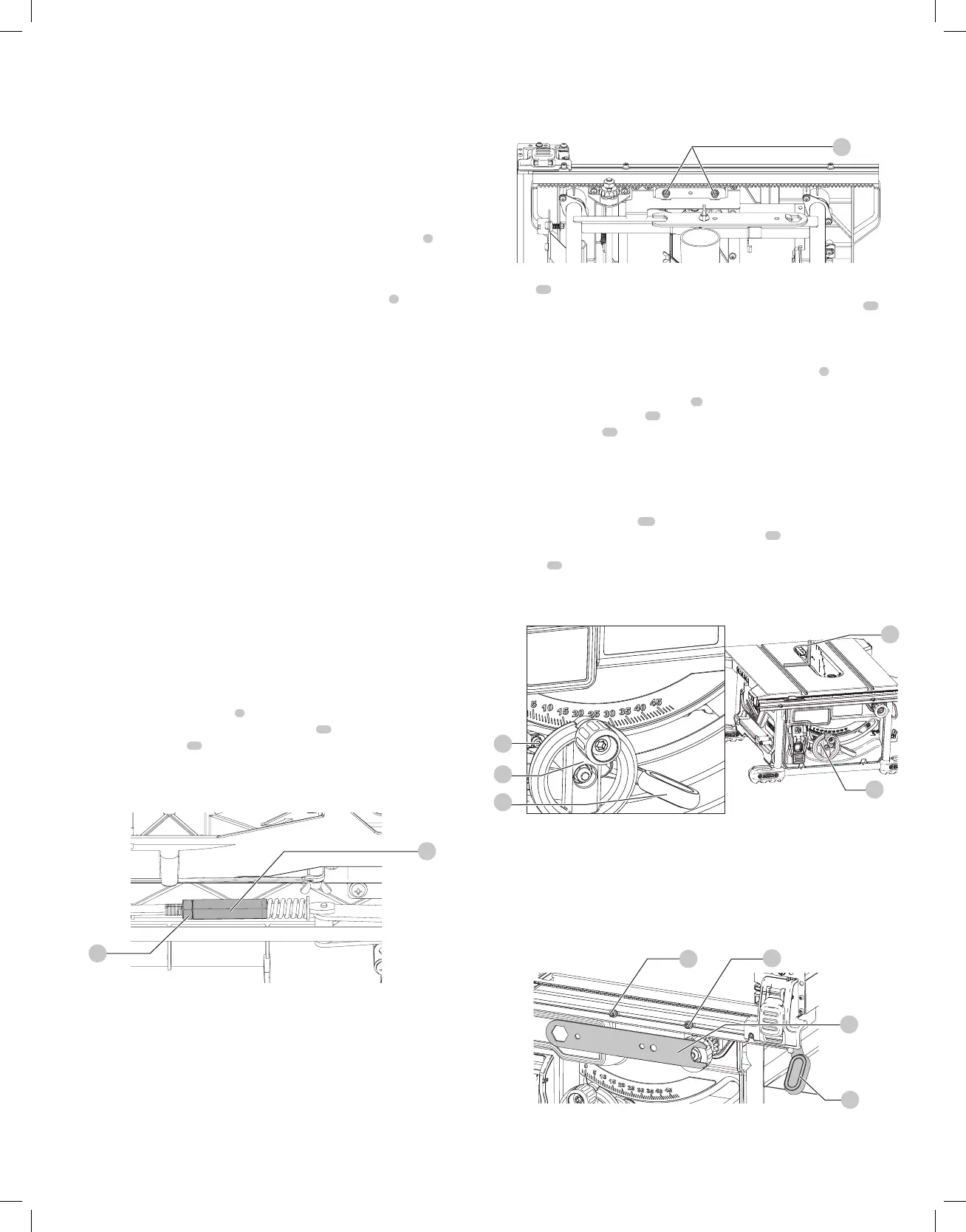

Ajuste de Bloqueo de Riel (Fig.G, I)
(Apriete del sistema de sujeción de la guía)
1. Bloquee la palanca de bloqueo del riel
5
.
2. En la parte inferior de la sierra, afloje la tuerca de bloqueo
36
.
3. Apriete la varilla hexagonal
37
hasta que el resorte del sistema de bloqueo esté más
comprimido (no totalmente comprimido) y cree la tensión deseada en la palanca de bloqueo
del riel. Vuelva a apretar la tuerca de bloqueo contra la varillahexagonal.
4. Compruebe que la guía no se mueva cuando la palanca de bloqueo esté activada. Si la guía
sigue estando suelta, apriete más elresorte.
Fig. I
36
37
Ajuste de la Escala para Cortes Longitudinales
Consulte la sección Ajuste de la escala para cortes longitudinales bajoEnsamblaje.
Ajuste de la Alineación de la Hoja (Fig.A, J)
(Hoja paralela a la ranura de inglete)

ADVERTENCIA: Riesgo de corte. Compruebe la hoja a 0˚ y 45˚ para asegurarse de que la
hoja no golpee la placa de garganta, y cause lesionescorporales.
Si la hoja parece estar desalineada con respecto a la ranura de inglete de la superficie del
banco, requerirá calibrado para la alineación. Para realinear la hoja y la ranura de inglete, use el
siguienteprocedimiento:

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y
desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/
instalar conexiones o accesorios. Una activación de arranque accidental puede
causarlesiones.
38
Fig. J
1. Utilizando una llave hexagonal de 5mm, afloje las piezas de sujeción del soporte de pivote
trasero
38
lo suficiente para permitir que el soporte se mueva de un lado aotro.
2. Ajuste el soporte hasta que la hoja esté paralela a la ranura del calibrador deinglete
23
.
3. Apriete las piezas de sujeción del soporte del pivote trasero hasta 12,5–13,6Nm
(110–120»-lbs).
Ajuste del Tope e Indicador de Bisel (Fig. K)
1. Levante totalmente la hoja girando la rueda de ajuste de altura de la hoja
6
en el sentido de
las manillas del reloj hasta que sedetenga.
2. Desbloquee la palanca de bloqueo de bisel
 ( 7
empujándola hacia arriba y hacia la derecha.
Afloje el tornillo de tope de bisel
39
.
3. Coloque una escuadra
41
plana contra la superficie del banco y contra la hoja entre los
dientes, como se muestra en la Figura K. Asegúrese de que la palanca de bloqueo de bisel
esté en posición desbloqueada o haciaarriba.
4. Utilizando la palanca de bloqueo de bisel, ajuste el ángulo de bisel hasta que esté plano
contra laescuadra.
5. Apriete la palanca de bloqueo de bisel empujándola haciaabajo.
6. Gire el tornillo de tope de bisel
 ( 39
para rotar la leva hasta que esté firmemente en contacto
con el bloque de cojinete. Apriete el tornillo de tope de bisel
39
.
7. Compruebe la escala de ángulo de bisel. Si el indicador no muestra 0°, afloje el tornillo del
indicador
40
y mueva el indicador para que funcione correctamente. Vuelva a apretar el
tornillo delindicador.
8. Repita a 45°, pero no ajuste elindicador.
41
40
39
6
7
Fig. K
Ajuste de la Alineación de la Guía (Fig.H,L)
(Hoja paralela a la guía)
Si experimenta problemas con la alineación de la guía y desea corregir la posición no paralela
entre la guía y la hoja, asegúrese de verificar en primer lugar la alineación de la hoja con la ranura
de inglete. Luego de confirmar que tales elementos están alineados, proceda con la alineación de
la hoja con la guía, utilizando el procedimiento siguiente:
Posición 2
Posición 1
Fig. L
31
31
5
19

DeWalt DWE7485 Specifications

General

Push stick	Yes
Idle speed	5800 RPM
Cutting depth (45º)	45 mm
Cutting depth (90º)	65 mm
Cutting width @ parallel guide/rip fence (max)	622 mm
Product color	Black, Grey, Yellow
Input power	- W
Output power	1850 W

Weight and Dimensions

Width	605 mm
Height	330 mm
Weight	22000 g
Table width	485 mm
Spindle bore	30 mm
Blade diameter	210 mm
