Informations générales Chauffe-eau à gaz P.L.
panne. Le fabricant décline toute responsabilité en cas
de blessure ou de dommage au produit résultant de:
• Assemblage ou connexion incorrects, y compris la
surtension
• Entretien ou utilisation incorrects de pièces
détachées autres que les pièces détachées d’origine
fournies par le fabricant
• Altération du produit sans la permission expresse du
fabricant
• Utilisation à d’autres fins que celles décrites dans ce
manuel
Dometic se réserve le droit de modifier l’apparence et
les spécifications des produits.
3 Informations générales
AVIS : Cette section comporte des informations de
référence concernant les outils et matériel d’installation
recommandés, les composants de l’appareil et les
éléments d’identification du modèle qui sont associés
aux différents modèles de chauffe-eau.
I
Les images utilisées dans ce document sont
uniquement fournies à titre de référence.
Lescomposants et leur emplacement peuvent
varierselon le modèle. Les mesures peuvent
varierde ±0,38 po (10 mm).
3.1 Outils et matériel
La Dometic Corporation recommande l’utilisation des
outils suivants lors de la maintenance des chauffe-eau.
Outils et matériel recommandés
Mastic ou ruban de butyle
1-1/3po x 1/8 po
(3,38cm x 0,32cm)
Vis à tête ronde
#8 de 3/4 po (22,22cm)
Mastic Planche 2x2
Ciseaux Solution de détection de
fuite
Batterie 12 V c.c.
3.2 Emplacements des composants
« Emplacements des composants » à la page 28
illustre les emplacements des composants du
chauffe-eau.
ee
t
qq
yy
ss
ww
r
uu
oo
aa
1@1@
ii

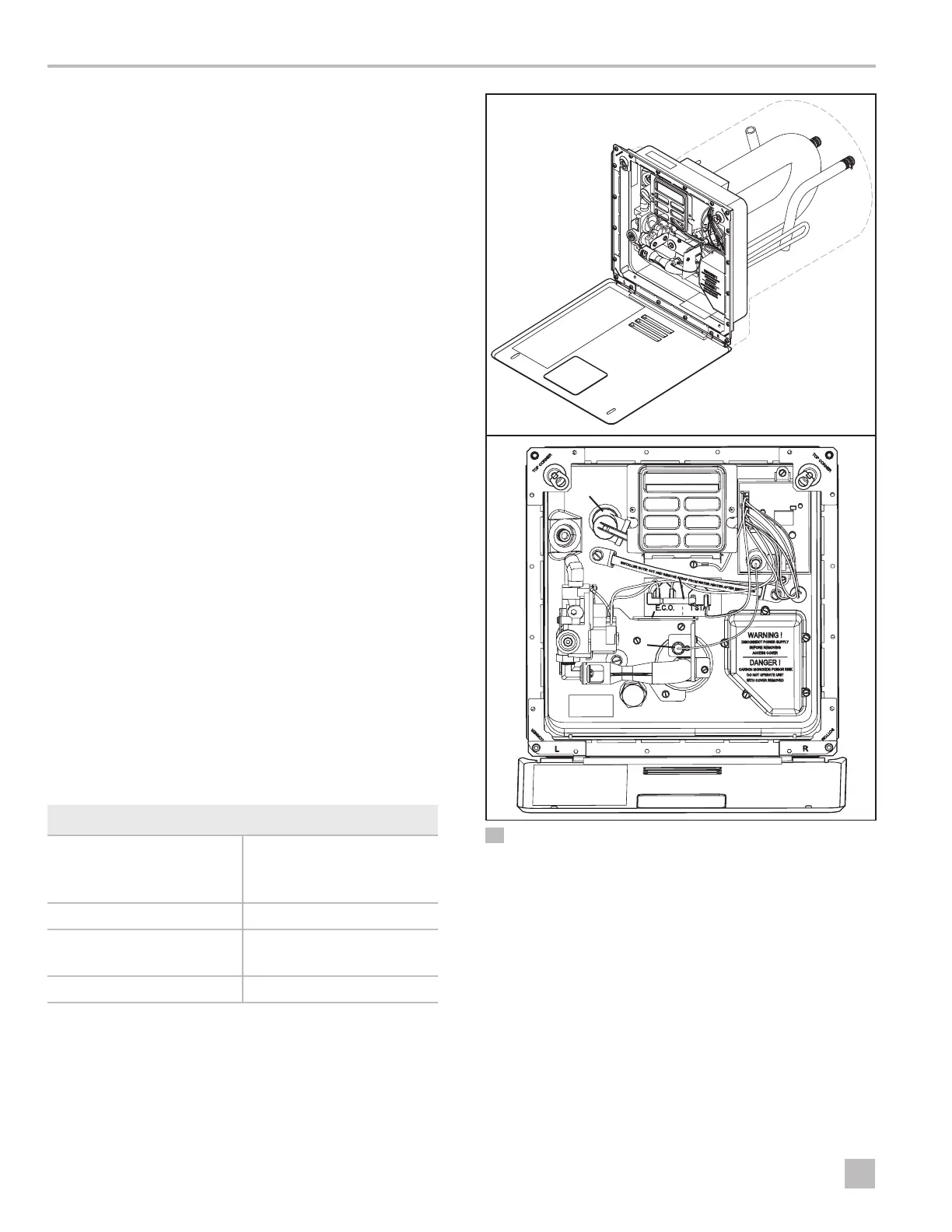

1 WH - 6GA, WH - 6GEA, and WH - 9GEA Emplacements des
Composants
q
Trappe d’accès
i
E.C.O./Thermostat
w
Réservoir du
chauffe-eau
o
Système de coupure
thermique
e
Système d’évacuation
a
Soupape de sécurité
P/T
r
Sortie d’eau chaude
s
Carte contrôleur DSI
t
Arrivée d’eau froide
1@
Boîte de dérivation
électrique/Couvercle
d’accès à l’élément
(cecouvercle doit
êtrebienfermé)
y
Robinet de gaz
u
Électrode
