38
FR
Installation Chauffe-eau à gaz P.L.
e
q
w
t
r

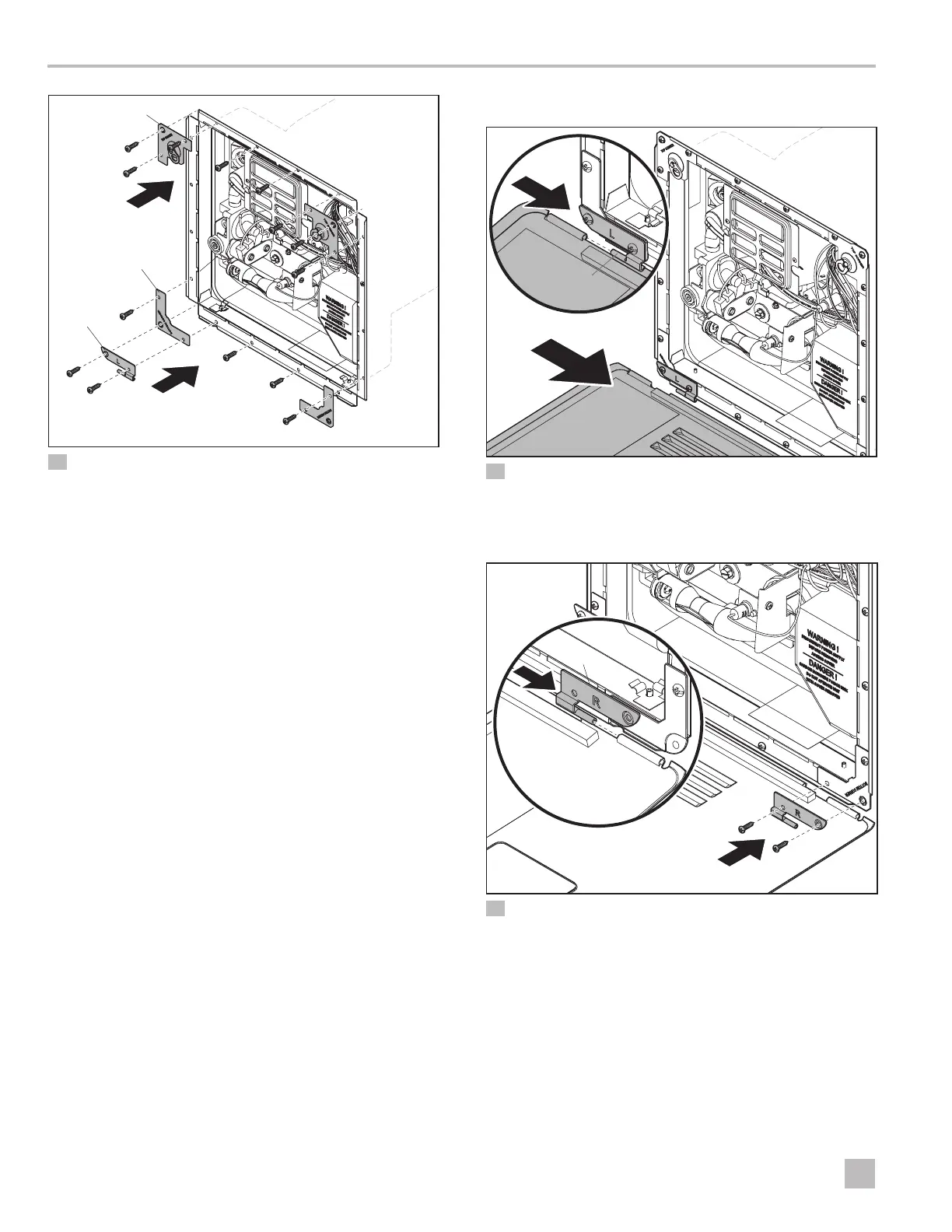

14 Fixer les équerres de fixation et la bride
q
Supports d’angle
supérieurs
r
Support d’angle inférieur
gauche
w
Charnière gauche
t
Support d’angle inférieur
droit
e
Vis à tête ronde #8
3/4 po (qté 18)
3. Fixer les deux supports d’angle supérieurs sur le
boîtier du chauffe-eau avec six vis à tête ronde
#83/4 po ou un équivalent.
I
Les vis ne sont pas fournies avec l’appareil.
4. Placer la charnière gauche sur le support d’angle
inférieur gauche et les fixer sur le boîtier avec trois vis
à tête ronde #8 3/4 po ou un équivalent.
5. Fixer la charnière inférieure droite avec une seule vis
à tête ronde #8 3/4 po ou un équivalent dans le trou
du haut pour l’instant.
6. Fixer le boîtier au VR avec huit vis à tête ronde #8 3/4
po ou un équivalent dans les trous autour de la bride.
7. Inspecter les joints pour vérifier qu’ils adhèrent au
plateau et créent un joint étanche.
8. Couper les sangles sur le devant du chauffe-eau et le
retirer délicatement des supports.
I
Ne pas retirer les supports.
4.8 Installation de la trappe d’accès
qq
ww
15 Glissement de la trappe d’accès sur la charnière gauche
q
Charnière gauche
w
Trappe d’accès
1. Glisser la trappe d’accès sur la charnière gauche.
w
e
q
16 Fixation de la charnière droite
q
Charnière droite
e
Vis à tête ronde
#8 3/4 po (qté 2)
w
Trappe d’accès
2. Glisser la charnière droite dans la trappe d’accès
et la place contre le support d’angle droit. Fixer la
charnière droite avec deux vis #8 3/4 po.
3. Appliquer du mastic sur les deux coins.
