31
FR
Chauffe-eau à gaz P.L. Installation
• Le réservoir du chauffe-eau doit être positionné au
même niveau que le bas de la découpe de la paroi
latérale. Laissersuffisamment d’espace à l’arrière
de l’unité pour permettre les réparations des
raccordements d’eau.
• Si l’appareil est installé dans un lieu où le
branchement etles fuites du réservoir risquent
d’endommager les zones environnantes, installer
sous le chauffe-eau un système d’écoulement
(permettant l’évacuation vers l’extérieur duvéhicule).
• L’installation du chauffe-eau sur de la moquette doit
se faire avec un panneau en métal ou en bois qui est
au minimum 3po (7,62 cm) plus large et plus profond
que la taille totale du chauffe-eau.

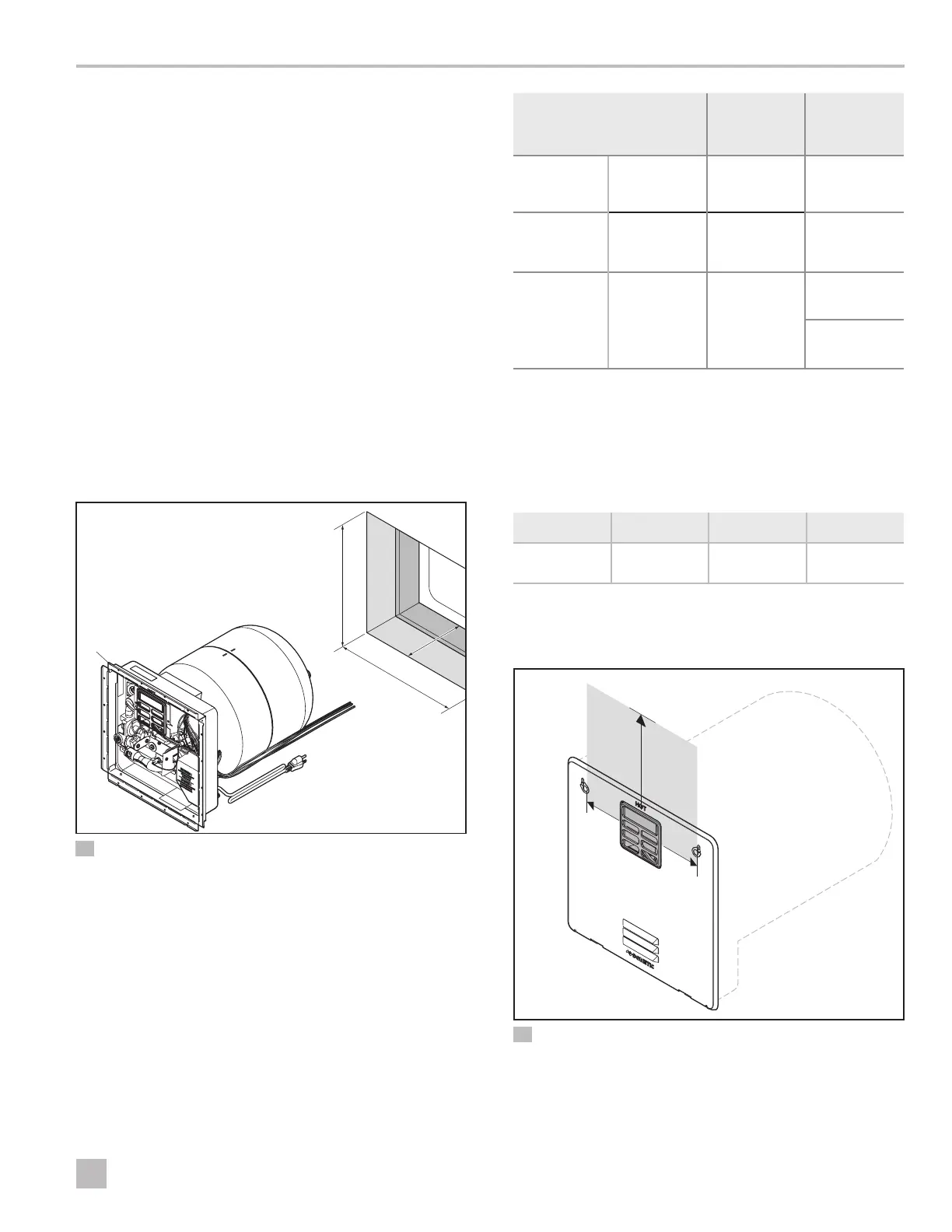

4.1 Préparation du site
d’installation
q
ee
tt
rr
yy
ww
3 Avant l’installation
1. Choisir l’emplacement du chauffe-eau dans le VR.
2. Monter les parois latérales et découper l’ouverture
carrée. Voir les tableaux ci-dessous pour les
dimensions de la découpe et les dégagements pour
les modèles dechauffe-eau de base.
q
Chauffe-eau
r
Largeur de la découpe
w
Bride
t
Hauteur de la découpe
e
Encadrement de la
découpe
y
Profondeur de la
découpe
Modèle
Largeur
de la
découpe
Hauteur
de la
découpe
Profondeur
de la
découpe
WH - 6GA
WH - 6GEA
12-7/8 in.
(32.7 cm)
12-7/8 in.
(32.7 cm)
19-1/2 in.
(49.5 cm)
WH - 9GEA
12-7/8 in.
(32.7 cm)
12-7/8 in.
(32.7 cm)
24 in.
(61.0 cm)
WH - 10GEA
WH - 16GEA
16-1/4 in.
(41.3 cm)
15-3/4 in.
(40.0 cm)
20-5/8 in.
(52.4 cm)
25-1/8 in.
(63.8 cm)
La largeur de la découpe et la tolérance de hauteur est ±
3,0 mm (± 1/8 po) pour tous les modèles.
Le tableau suivant contient les distances minimales
exigées par rapport à tout matériau de construction
combustible.
Côtés Arrière Haut Bas
0po
(0 cm)
0po
(0 cm)
0po
(0 cm)
0po
(0 cm)
Le tableau et la figure suivants indique les distances
minimales exigées entre l’évent du chauffe-eau et toute
projection ou pièce de plastique du côté du VR.
4 Distances minimales de l’évent
