Installation des cartes de communication (facultatives)
w Broches 2, 5, 3 et 6 : pas utilisées
w Broche 1 : fonctionnement en mode de dériva-
tion automatique,
w Broche 4 : commun (utilisateur),
w Broche 7 : pile faible,
w Broche 8 : protection de charge,
w Broche 9 : fonctionnement avec alimentation par
pile.
n.o. : contact normalement ouvert.
Il n’est pas nécessaire de mettre l’UPS hors tension
avant d’insérer une carte de communication.

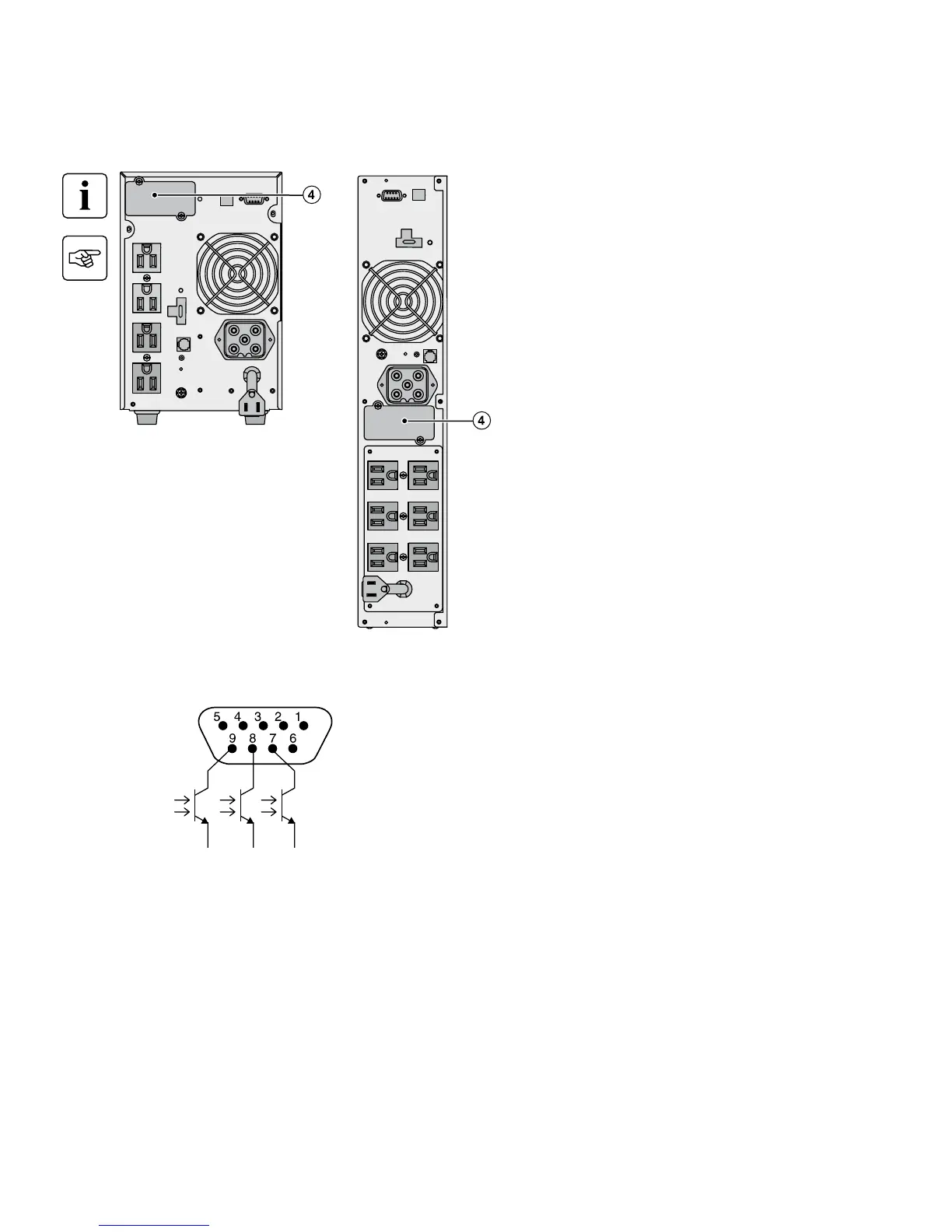

(4) : Fente à accès retreint de la carte de
communication.
1. Enlevez le couvercle de l’UPS (4) maintenu en
place par des vis.
2. Insérez la carte de communication dans la fente.
3. Replacez le couvercle de l’UPS à l’aide des vis.
2.5 Contacts de connexion au port de communication
Lorsque le statut est actif, le contact entre le signal commun (broche 4) et la broche de l’information pertinente est
coupé.
Caractéristiques des contacts (optocoupler)
w Tension: Max de 48 V c.c.
w Courant: Max de 25mA par contact
w Puissance: 1,2 W
