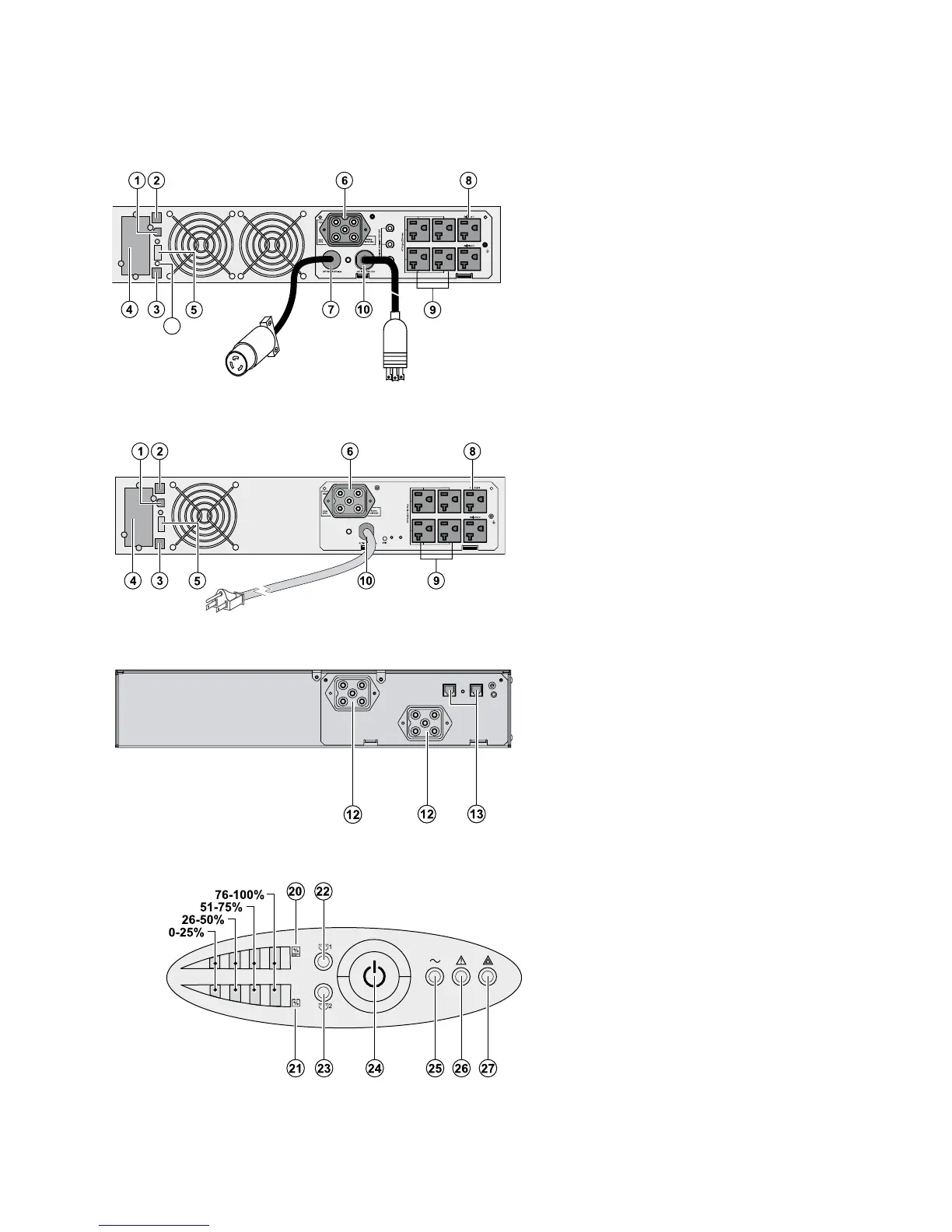

1.2 Paneles posteriores
Evolution S 2500 / S 3000
Evolution S 1250 / S 1750 / 2000
Evolution S EXB (módulo de batería opcional)
(12) Conectores para los módulos de batería (a la
UPS o a otros módulos de batería)
(13) Conectores para reconocimiento automático
de los módulos adicionales de batería
1.3 Panel de control
1. Presentación
(20) Barra gráfica que indica el porcentaje de
carga
(21) Barra gráfica que indica el nivel de carga de la
batería
(22) Las salidas programables 1 tienen
alimentación eléctrica
(23) Las salidas programables 2 tienen
alimentación eléctrica
(24) Botones encendidos de ON/OFF en cada
salida
(25) LED de carga protegida
(26) LED de funcionamiento reducido
(27) LED de carga no protegida
(1) Puerto de comunicación USB
(2) Puerto de comunicación RS232
(3) Conector para reconocimiento automático del
módulo de batería adicional
(4) Ranura para tarjeta opcional de
comunicaciones
(5) Conector para control ROO (Encendido/
Apagado remoto) o RPO (Apagado remoto)
(6) Conector para módulo de batería adicional
(7) Salida de 30A para conexión del equipo
(sólo para Evolution S 2500 y S 3000)
(8) Dos grupos de 2 salidas programables para
conectar equipo
(9) Grupo de 4 salidas para conectar equipo
(10) Cable fijo de entrada eléctrica de 6 pies para
conexión a la fuente de alimentación de CA
alimentation c.a.
L5-30P para S 2500/S 3000
5-15P para S 1250
5-20P para S 17500/2000
(a) LED indicador de alarma por falla de cableado
del sitio (SWF) con botón de reseteo
