Bevor Sie beginnen
Zusammenbau

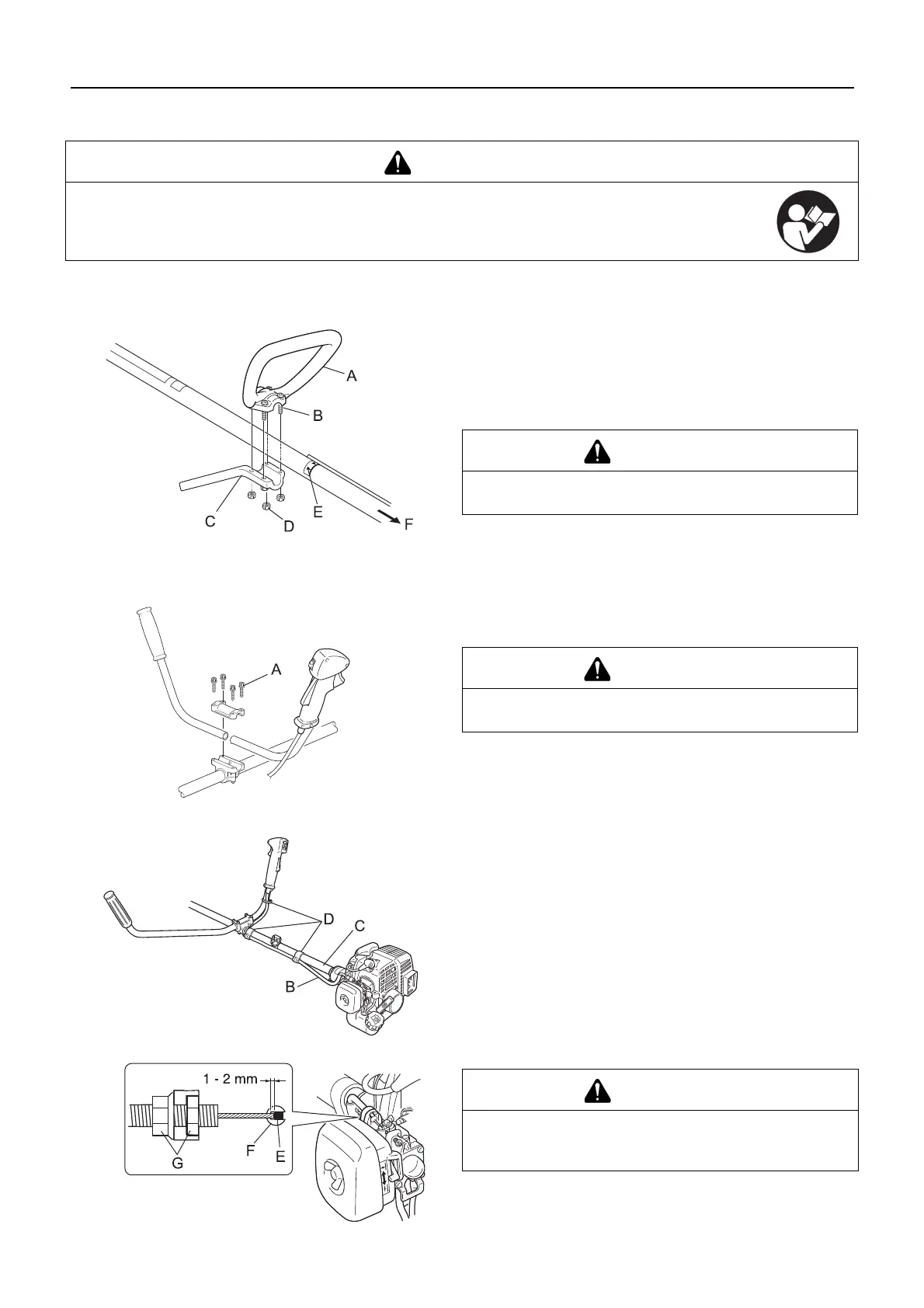

Rundgriff-Version
Befestigung des Rundgriffs
Befestigen Sie den Rundgriff (A) und die Halterung (C) am
Antriebswellenrohr.
Richten Sie den Griff in eine für das Arbeiten bequeme Position
aus, und ziehen Sie die Schrauben (B) fest.
U-Griff-Version
Montage des U-Griffs
1. Lösen Sie die Schrauben (A) der U-Griff-Halterung.
2. Richten Sie den U-Griff in eine für den Betrieb geeignete
Position aus und ziehen Sie die 4 Schrauben (M5×25) fest.
3. Um zu verhindern, dass sich der Gaszug (B) löst, fixieren Sie
ihn mit 2 (C) Kabelklemmen (D) am Antriebswellenrohr und
mit 1 Kabelklemme am rechten Griff.
G: Muttern
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt
korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
E: Pfeil F: Zum Motor
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
VORSICHT
Nach dem Zusammenbau muss der Gaszug so eingestellt
werden, dass das Kabelende (E) am Vergaser (F) 1 bis 2
mm Spiel hat.
