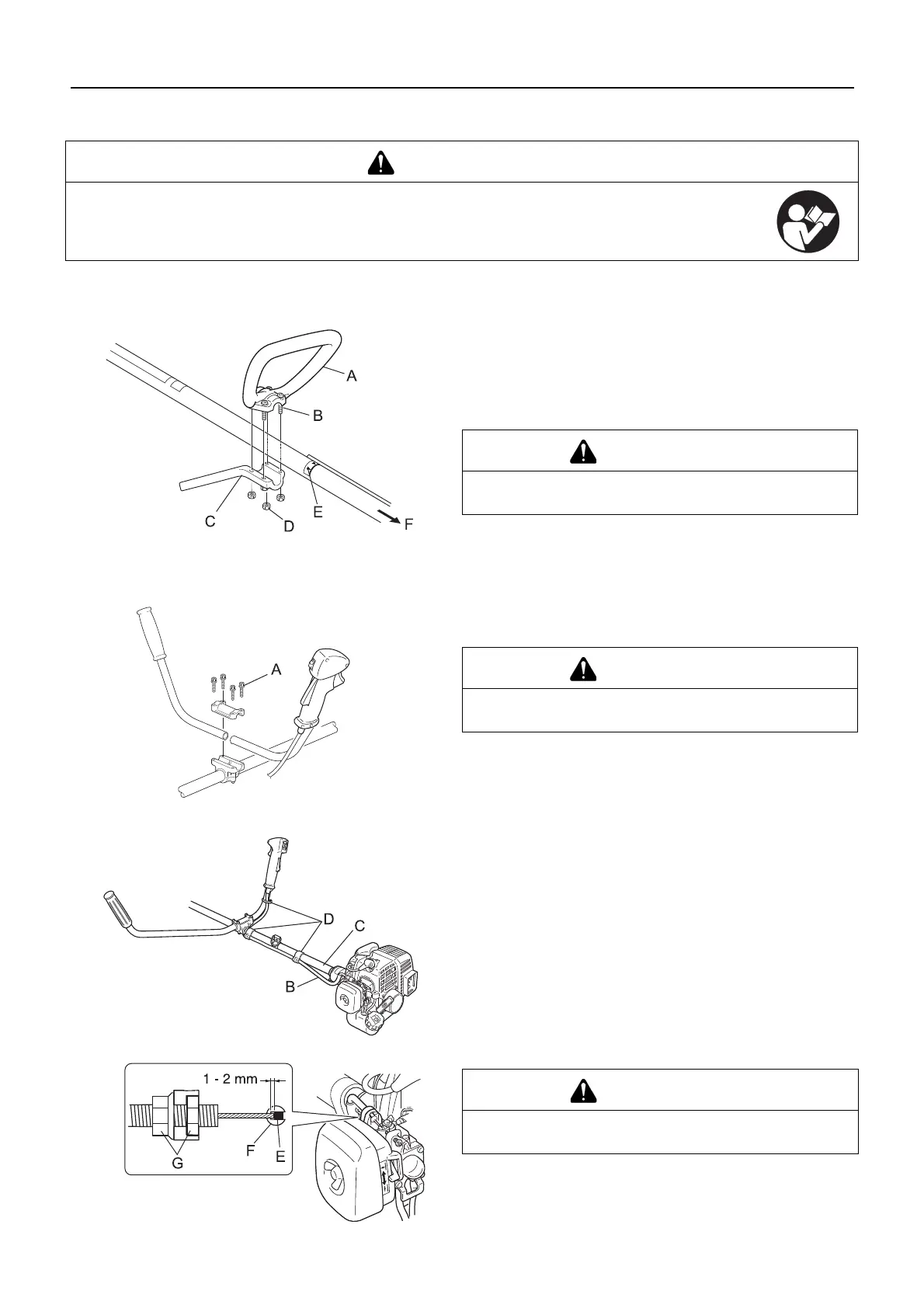

Versione con impugnatura ad anello
Montaggio dell'impugnatura ad anello
Assemblare l'impugnatura ad anello (A) e il supporto (C) sul grup-
po albero motore.
Collocare l'impugnatura in una posizione comoda e serrare le viti
(B).
Versione con impugnatura a U
Montaggio dell'impugnatura a U
1. Bulloni (A) supporto manubrio allentati.
2. Collocare il manubrio in una posizione di esercizio comoda
e serrare i 4 bulloni (M5×25).
3. Per evitare che il filo del cavo dell'acceleratore (B) si allenti,
fissarlo all'albero (C) (2 punti) e all'impugnatura a U destra
(1 punto) con i fermi di fissaggio (D).
G: Dadi
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
E: Freccia F: Al motore
ATTENZIONE
Montare l'impugnatura in modo da non nascondere
nessuna delle decalcomanie.
ATTENZIONE
Montare l'impugnatura in modo da non nascondere
nessuna delle decalcomanie.
ATTENZIONE
Dopo l’assemblaggio, regolare il gioco dell'estremità del
filo (E) sul lato del carburatore (F) a 1 -2 mm.
