fr
35
ASSEMBLAGE
L’appareil est livré en préréglage souffleur.
Le kit pour l’utilisation comme aspirateur / triturateur, peut être
fourni séparément comme accessoire en option (voir chapitre
pages 48-49-50).
Assemblage du tubes
ATTENTION – Quand on monte les tubes et la buse,
le moteur doit être éteint et l'interrupteur en position
STOP.

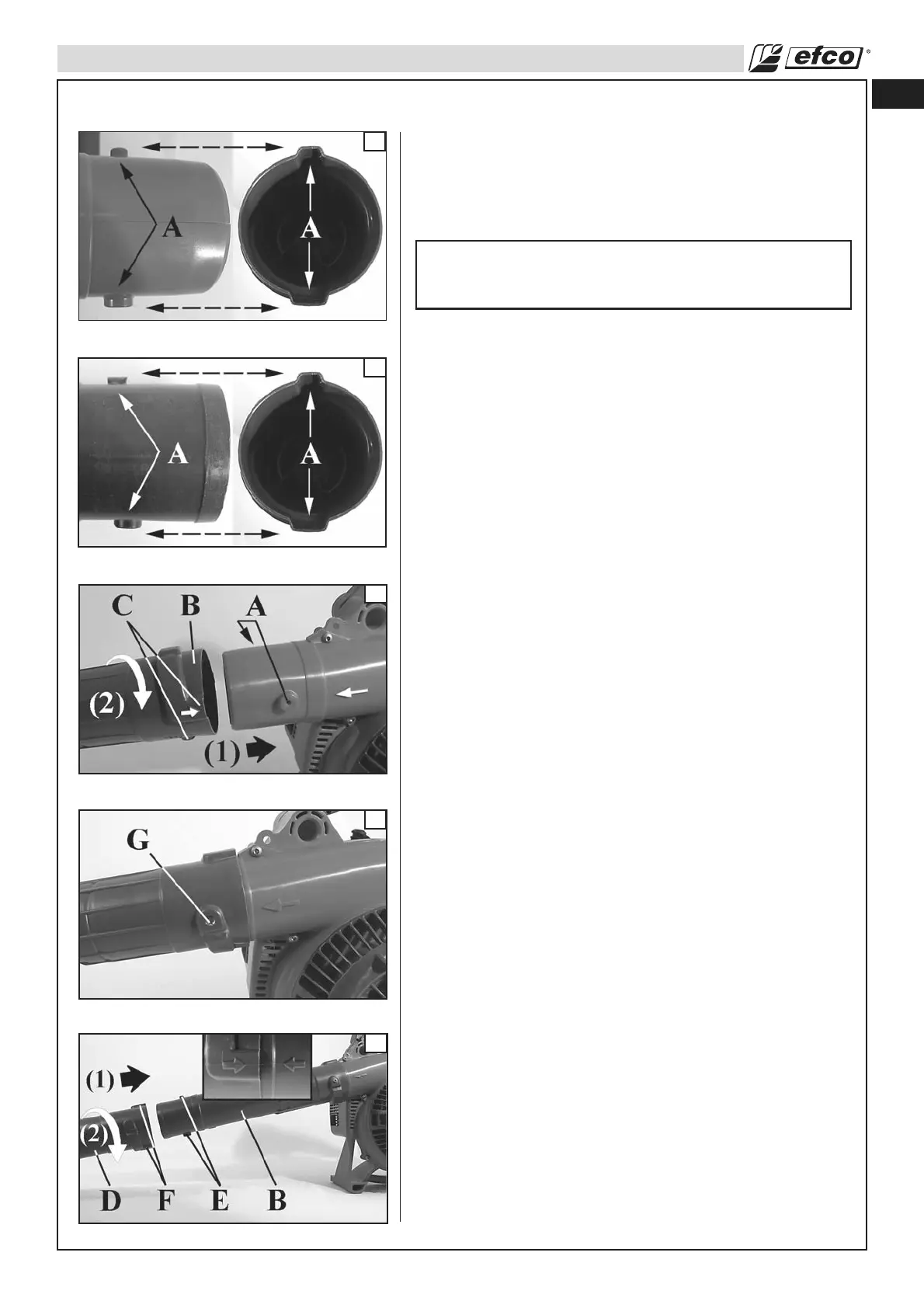

Pour faciliter le montage, les deux ergots (A, Fig.11-12) sont
de deux dimensions différentes tant dans la turbine que sur les
tubes. On doit donc monter les tubes dans le bon sens.
1. Emboîter le tuyau du souffleur (B, Fig.13), en introduisant les
deux ergots (A) de l’embouchure de la turbine dans les deux
cannelures (C) du tube. Tourner dans le sens de la flèche (2).
Le tube sera alors monté comme le montre la Fig. 14. Fixer le
tube avec la vis (G, Fig.14).
2. Emboîter la buse (D, Fig.15) sur le tube (B), en introduisant
les deux ergots (E) du tube souffleur sur les deux cannelures
(F) de la buse. Tourner dans le sens de la flèche (2). Le tube
sera alors monté comme le montre la Fig. 16.
3. OPTION – Pour mieux contrôler la direction et l'efficacité du
jet soufflant monter le tube à section d'ouverture en bec de
canard (Fig.17) à la place de la buse. Le kit cod. 56552002
est vendu séparément. Pour le montage suivre les instructions
du point 2. Le tube de lancement à bec de canard monté
apparaît comme sur la Fig.18.
11
13
14
15
12
