ENSAMBLAJE
La máquina se entrega preparada para su uso como soplador.
Esta disponible el kit opcional para el empleo como aspirador/
triturador (ver el capítulo, pág. 74-75-76).
Ensamblaje de los tubos
ATENCIÓN – Cuando se montan los tubos y la
tobera, el motor debe estar apagado y el interruptor
debe estar en STOP.

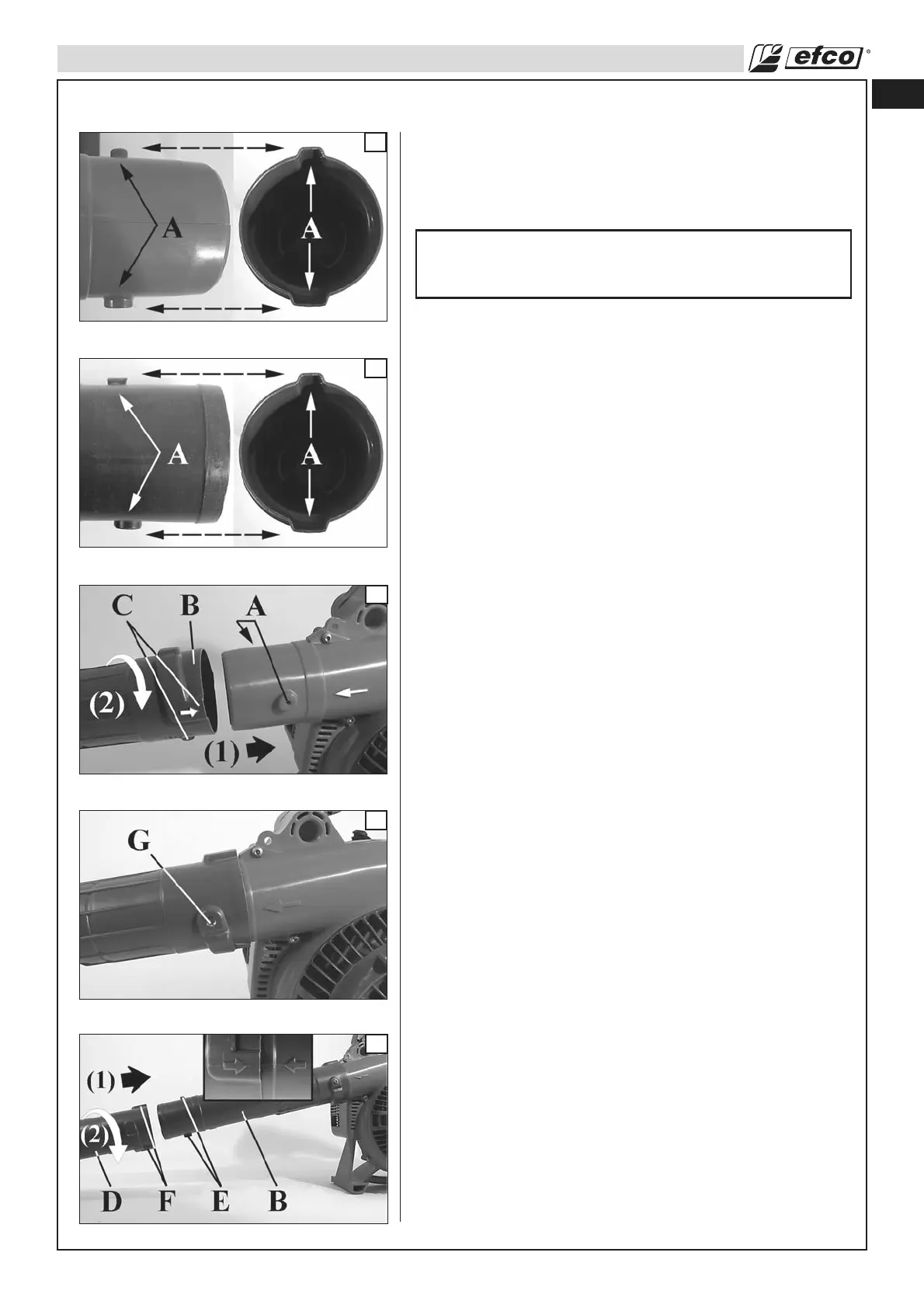

Para facilitar el montaje, los dos pernos (A, Fig.11-12) son de
distinta dimensión tanto en el sinfín como en los tubos. Esto
obliga a montar los tubos en el sentido correcto.
1. Conecte el tubo soplador (B, Fig. 13), insertando los dos
pernos (A) de la boca del caracol en las dos ranuras (C) del
tubo. Gire en el sentido de la flecha (2). El tubo montado
quedará como en la Fig. 14. Fije el tubo con el tornillo (G,
Fig.14).
2. Inserte la boquilla (D, Fig. 15) en el tubo (B), encajando los
dos pernos (E) del tubo soplador en las dos ranuras (F) de
la boquilla. Gire en el sentido de la flecha (2). La boquilla
montada quedará como en la Fig. 16.
3. OPCIONAL – Para que el soplado resulte más eficaz y fácil
de orientar, se puede montar un tubo con sección de salida
tipo pico de pato (Fig.17) en lugar de la tobera. El kit cód.
56552002 se adquiere por separado. Para el montaje siga las
instrucciones del punto 2. El tubo de lanzamiento de pico de
pato quedará como en la Fig.18.
