KIT ASPIRATEUR - ASSEMBLAGE
Assemblage de l’appareil en version
aspirateur / triturateur

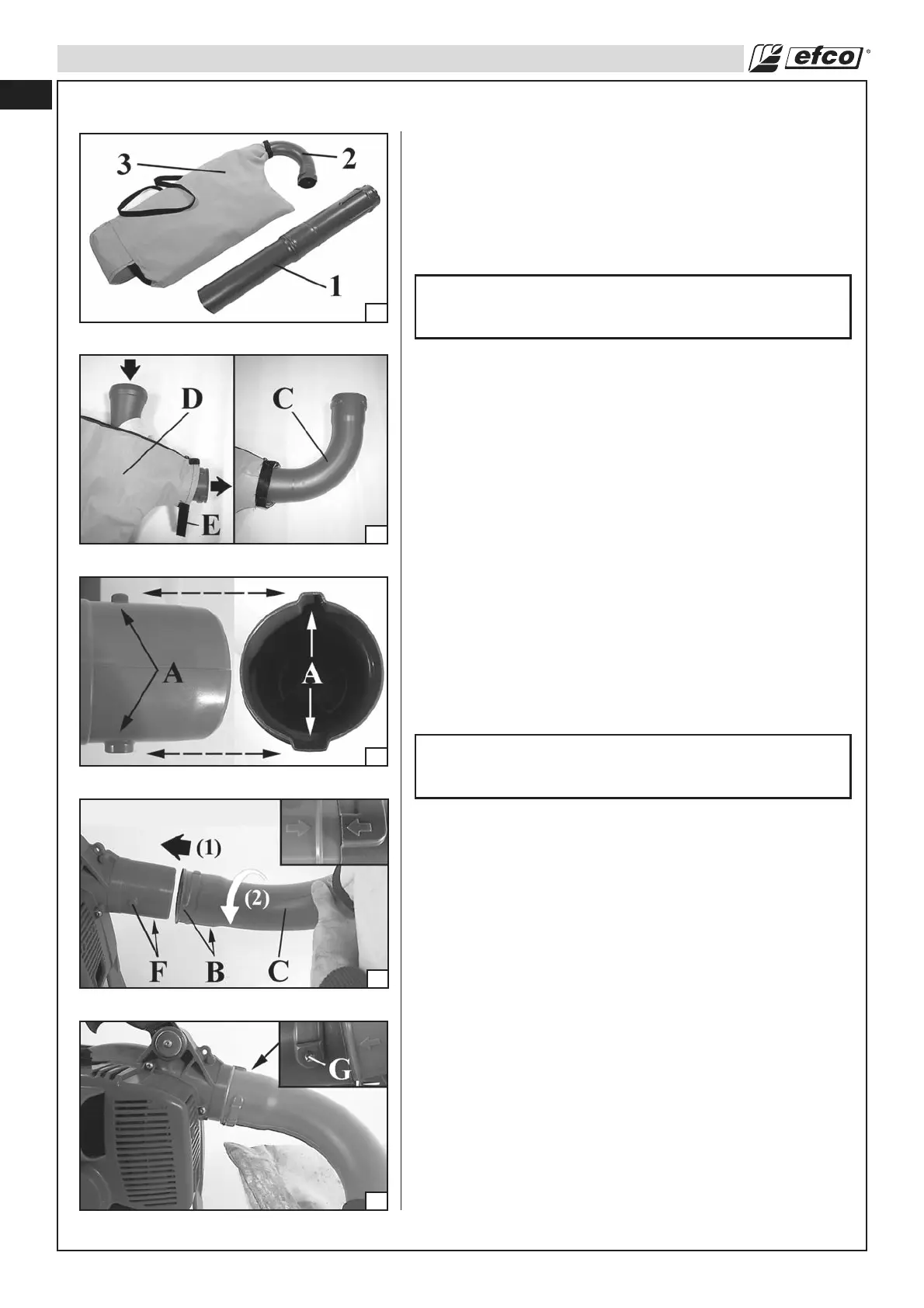

Kit aspirateur / triturateur accessoire en option (Fig. 57):
1. Tube aspirateur (en deux parties)
2. Tube collecteur
3. Sac collecteur
ATTENTION - Quand on monte les tubes, le collecteur
et le sac, le moteur doit être éteint et l'interrupteur en
position STOP.
Préparation
- Introduire le tube collecteur (C, Fig. 58) dans le sac (D)
jusqu’au bout de la partie conique du tube et le fermer avec
le ruban Velcron (E). Positionner le sac à l'extrémité du tube
pour une plus grande commodité d'utilisation de la machine.
- Pour faciliter le montage, les deux ergots (A, Fig.59) sont
de deux dimensions différentes tant dans la turbine que sur
les tubes. On doit donc monter les tubes dans le bon sens.
Introduire le collecteur (C, Fig. 60), en emboîtant les deux
ergots (F) de la goulotte de la turbine, les deux cannelures
(B) du tube. Tourner dans le sens de la flèche (2) jusqu’à
l’encliquetage. Le tube sera alors monté comme le montre la
Fig. 61. Fixer le tube avec la vis (G, Fig.61).
- Ouvrir la grille de protection, avec un tournevis pour déplacer
la languette (H, Fig.62) qui bloque la fermeture de la grille.
Introduire le tube d’apiration (L, Fig. 63), en emboîtant les
quatre ergots (M) de la turbine dans les quatre cannelures-
guides (N) du tube. Tourner dans le sens de la flèche (2)
jusqu’à l’encliquetage. Pousser la partie terminale du tube
d’aspiration (P, Fig. 64), en s’assurant que la partie arrondie
de l’embout du tube de l’aspirateur est tourné vers le bas.
ATTENTION - Contrôler que le tube d'aspiration est
monté correctement avant de mettre en marche la
machine.
