gndF
8
f
4. Utilisation du ITM-A

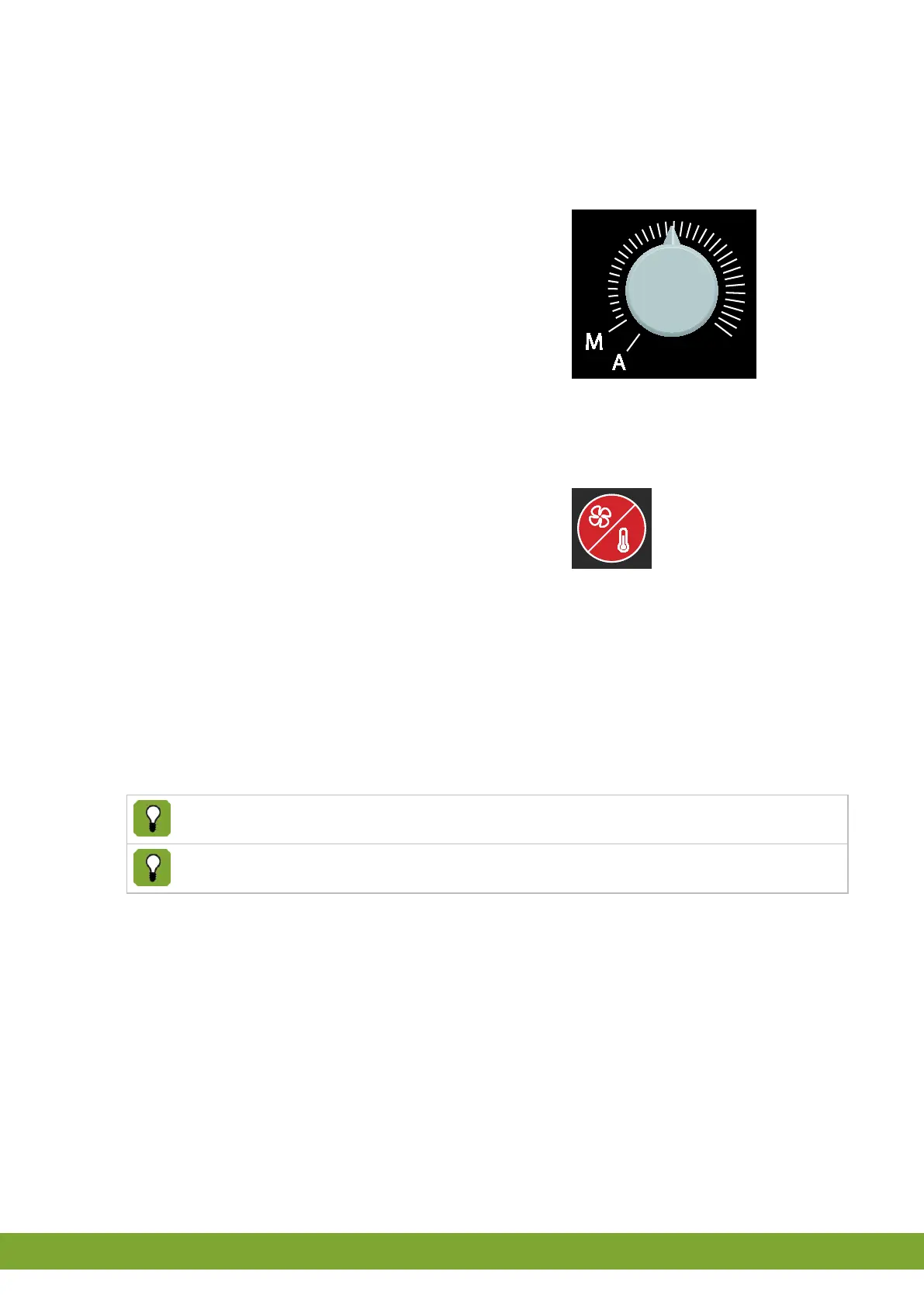

4.1 Réglage de la molette
La molette à l'avant du ITM-A sert à configurer l’unité ATM :
En mode automatique (A) ou
manuel (M)
4.2 Afficheur (en option)
Un bouton est disponible en option sur la face avant.
Si vous appuyez sur cette touche, les informations suivantes
s’affichent :
Température
Mesure de la température de l’ITM-A, sans décalage de
l’ordinateur et calcul de la moyenne des autres valeurs
(uniquement en cas de contrôle via le réseau d’E/S).
Taux de ventilation de contrôle et mesuré
Le taux de contrôle correspond à la valeur mesurée par l’ITM-A
(position de ventilation ou position de la sortie analogique) sur la
base de la valeur d’étalonnage définie dans l’ITM-A.
Si vous n’appuyez pas sur le bouton, le relevé de température s’affiche de nouveau 30 secondes après que avoir
appuyé sur le bouton pour la dernière fois.
Si la molette rotative est réglée sur manuel (M), l’afficheur clignote.
Lorsque le contrôle est de type CentralFlow, seul le registre vortex peut être contrôlé manuellement.
Lorsque le contrôle est de type ProFlow/NatuFlow, l’I-fan et le registre vortex peuvent être contrôlés
manuellement.
