12
2. Code ändern und aktivieren
a.) am Display ist "Cod OFF" zu lesen
- mit Brennertasterwippe auf "Cod ON" stellen (weiter siehe
Pkt 2b.)
b.) am Display ist "Cod ON" zu lesen
- mit Funktionstaste
auf "CYC __?" wechseln
CYC ... Zyklus, gibt an wie oft das Gerät eingeschaltet
werden kann, ohne das eine Code-Eingabe erfolgen muß
- mit Brennerwippe Anzahl der Zyklen einstellen
- Funktionstaste
drücken bis "Cod ?--" am Display er-
scheint
- neuen Zahlen-Code eingeben
w mit Brennertasterwippe zwischen 0-9/A-H einstellen
w mit Funktionstaste Ziffer bestätigen
w Vorgang zweimal wiederholen bis neuer Code eingege-
ben ist
- Wippe drücken
- am Display erscheint "Cod _-_"
- neuen Code zur Kontrolle nochmals eingeben
w mit Regler I
H
Ziffer einstellen
w mit Funktionstaste
Ziffer bestätigen
w Vorgang zweimal wiederholen bis Code eingegeben ist
w bei dritter Quittierung erfolgt eine automatische Ab-
speicherung des Codes
Hinweis! Bei dreimaliger falscher Codeeingabe (ERR)
schaltet die Anlage selbsttätig auf "LOC". Sie müssen
die Maschine ausschalten und den gesamten Vorgang
wiederholen!
- Maschine ist schweißbereit
3. Code deaktivieren
- am Display ist "Cod ON" zu lesen
- mit Brennertasterwippe auf "Cod OFF" stellen
- mit Taste
od. auf "PRO" wechseln
- durch Drücken der Wippe ist der aktuelle Code deaktiviert
- Maschine ist schweißbereit
Wichtig! Der Code ist ab nun wieder 321!
Inbetriebnahme des Gerätes bei aktiviertem Code-Schloß
- Netzhauptschalter
einschalten - am Display erscheint die
Aufforderung zur Eingabe der Code-Nummer ("Cod _?_")
- mit Regler I
H
erste Ziffer der Kombination eingeben
- mit Funktionstaste
Ziffer quittieren
- Vorgang noch zweimal wiederholen
- Gerät ist schweißbereit
EBENE AC-PARAMETER P3 (nur bei AC-Geräten)
Mit Funktionswahltaste
bzw. Wahltaste die Parameter an-
wählen und mit der Brennertasterwippe deren Wert ändern.
- ACF AC-Frequenz (bei Elektrode und WIG) 40-100Hz
- POS positive Halbwelle (tri, SIN, rEC, OFF) nur bei WIG
- nEG negative Halbwelle (tri, SIN, rEC, OFF) nur bei WIG
- PRO Programm, Abspeichern der eingestellten Parameter
durch Drücken der Brennertasterwippe
[tri (=Dreieck), SIN (=Sinus), rEC (=Rechteck)]
- SYn Synchronfunktion (ON/OFF)

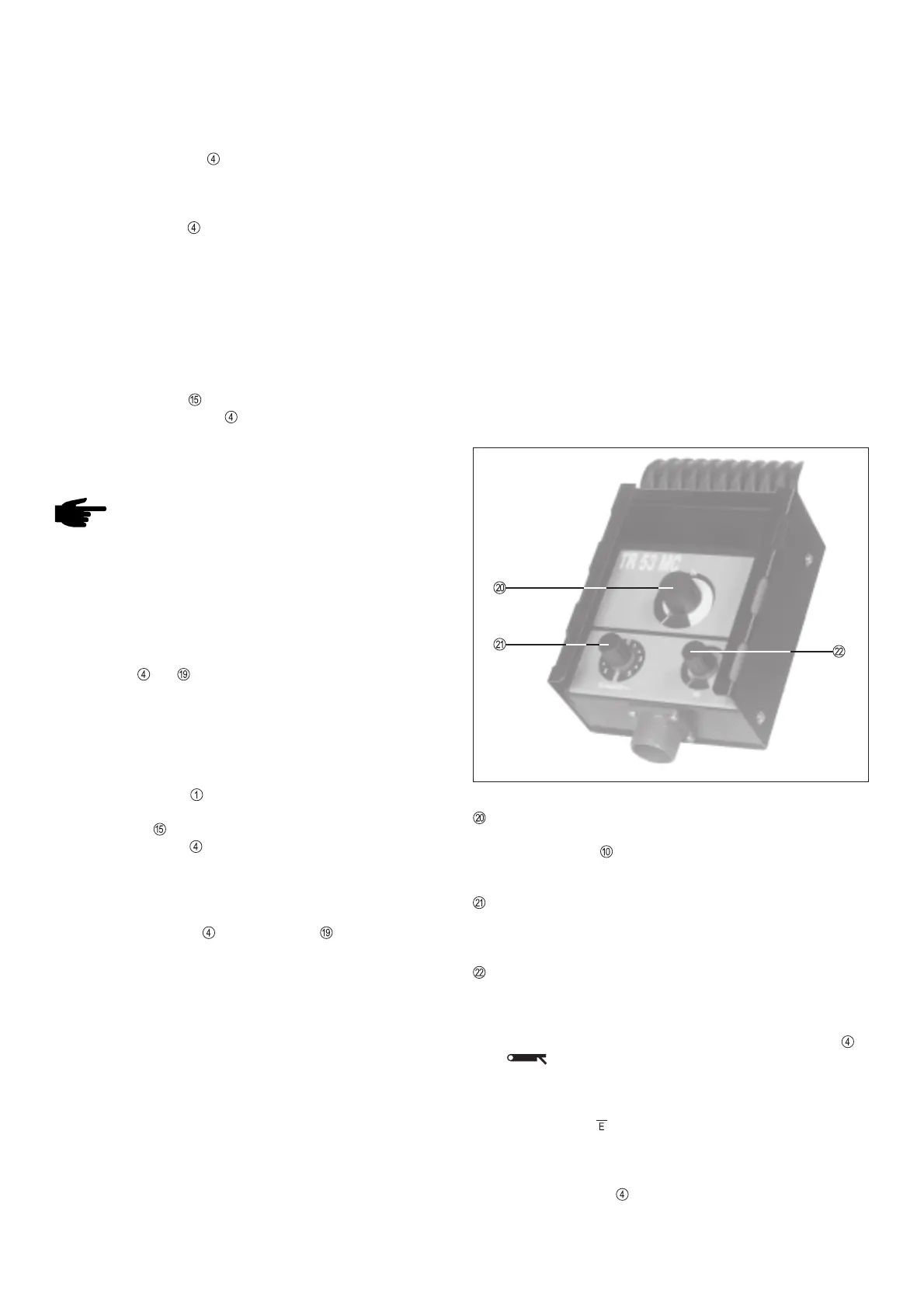

Abb.11 AC-Fernregler TR 53mc
FERNREGLERBETRIEB ALLGEMEIN
Eine Fernbedienung ist zweckmäßig, sobald Sie Einstellungen
direkt vom Schweißplatz aus vornehmen möchten. Durch speziel-
le Fernreglerkabel in den Längen von 5m bzw. 10m ist der
Fernregler mit der Stromquelle elektrisch verbunden.
Folgende Fernreglertypen stehen zur Verfügung:
- WIG- und E-Handfernregler (AC) ............... TR53mc
- E-Hand- und WIG-Fernregler (DC) ............. TPmc
- E-Hand- und WIG-Fernregler CEL (DC) ..... TPmc-CEL
- WIG-Pulsfernregler (AC/DC) ...................... TR50mc
- WIG-Punktierfernregler (DC) ...................... TR51mc
- WIG-Fußfernregler (AC/DC) ....................... TR52mc
AC-FERNREGLER TR 53MC
- spezieller Arbeitsplatzfernregler für den WIG-AC~ Schweiß-
betrieb
- externer Einstellmöglichkeit für Schweißstrom I
H
AC~ Balance
AC~ Frequenz
HAUPTSTROMREGLER I
H
- stufenlose Schweißstrom-Einstellung
- LED-Anzeige
leuchtet nach Eintasten der Brenner-
tasterwippe
BALANCE-REGLER
- zum Ändern der positiven und negativen Halbwelle im
E-Hand- und WIG-AC~Bereich
EINSTELLREGLER AC~ Lichtbogenfrequenz (Hz)
- zum Ändern der Lichtbogenkonzentration
Wichtig! Verwenden Sie den Fernregler TR53mc für die E-Hand-
schweißung im AC~ oder DC Bereich, (Funktionswahltaste in
Pos.
) so gelten für Hot-Start Strom, Hot-Start Zeit und
Dynamik die im Gerät eingestellten Werte.
Fernregleranschluß
- Anschlußbuchse der Stromquelle mittels Fernreglerkabel mit
Buchse des Handfernreglers elektrisch verbinden
- Steckverbindungen seitenrichtig einstecken und Überwurfmut-
tern bis zum Anschlag aufschrauben
- Funktionswahltaste
in die für die Betriebsart richtige Po-
sition schalten
