34 – Deutsch Mainboard D3128
Anschließen von externen Geräten
Das Anschließen von externen Geräten an das Motherboard ist eine einfache Aufgabe. Zu den
Standardkomponenten, die üblicherweise an das Motherboard angeschlossen werden, zählen

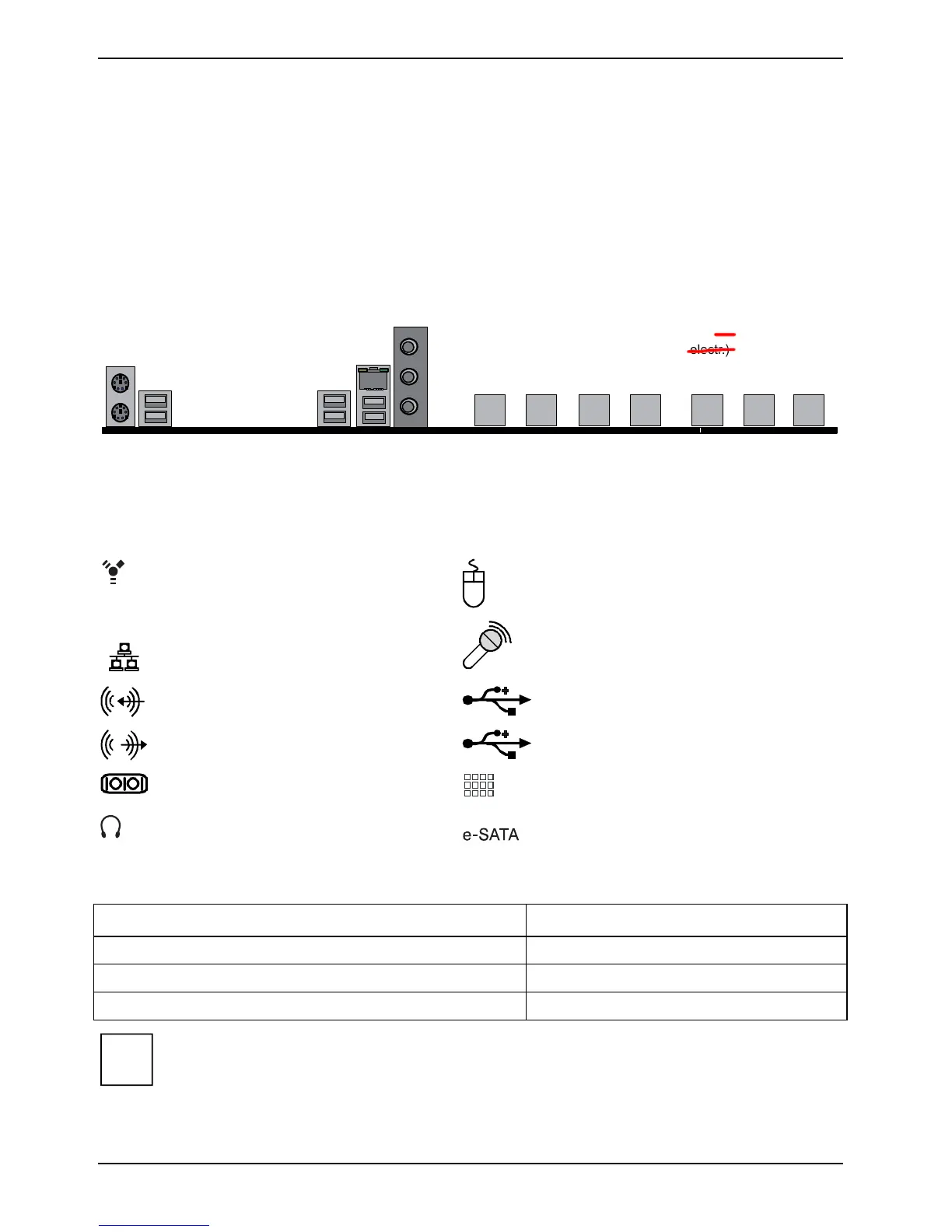

Tastatur-, Maus- und Druckerkabel. In nachstehendem Diagramm wird der ATX-Port-Stack für
folgendes Board im Detail illustriert:
D3128
Line
-in
-out
MIC
LAN
USB
Port
PS2
x8 (x4
electr.)
Gen3
CPU0
x16
Gen3
CPU0
x16 (x4
electr.)
Gen2
PCH
x16 (x4
electr.)
Gen3
CPU0
x8 (x4
electr.)
Gen3
CPU0
PCI
2x
USB
2x
USB
PCI
Externe Ports
Die Positionen der externen Anschlüsse am Motherboard wurden am Anfang des Handbuchs
angegeben.
Firewire, weiß
PS/2-Maus-Port, grün
LAN
LAN-Port (RJ-45)
Mikrofonbuchse (mono), rosa
Audio-Eingang (Line in), hellblau
USB 2.0 - Universal Serial Bus, schwarz
Audio-Ausgang (Line out), hellgrün
USB 3.0 - Universal Serial Bus, blau
Serielle Schnittstelle, türkis
PS/2-Tastatur, blau
Kopfhörer / SPDIF, gelb
e-SATA-Anschluss
Der LAN RJ45-Anschluss verfügt über zwei LEDs (Light Emitting Diodes).
Linke LED Rechte LED
Grün: Verbindung eingerichtet Aus: 10 Mbit/s
Grün blinkend: Aktive LAN-Verbindung Grün: 100 Mbit/s
Gelb: 1000 Mbit/s
i
Die Ports wurden so konzipiert, dass sie Anschlüsse nur in eine Richtung zulassen.
Dennoch sollten Sie beim Anschließen mit Vorsicht vorgehen. Beim fehlerhaften
Anschließen können die Pole unter Umständen durch Verbiegen oder Brechen beschädigt
werden.
