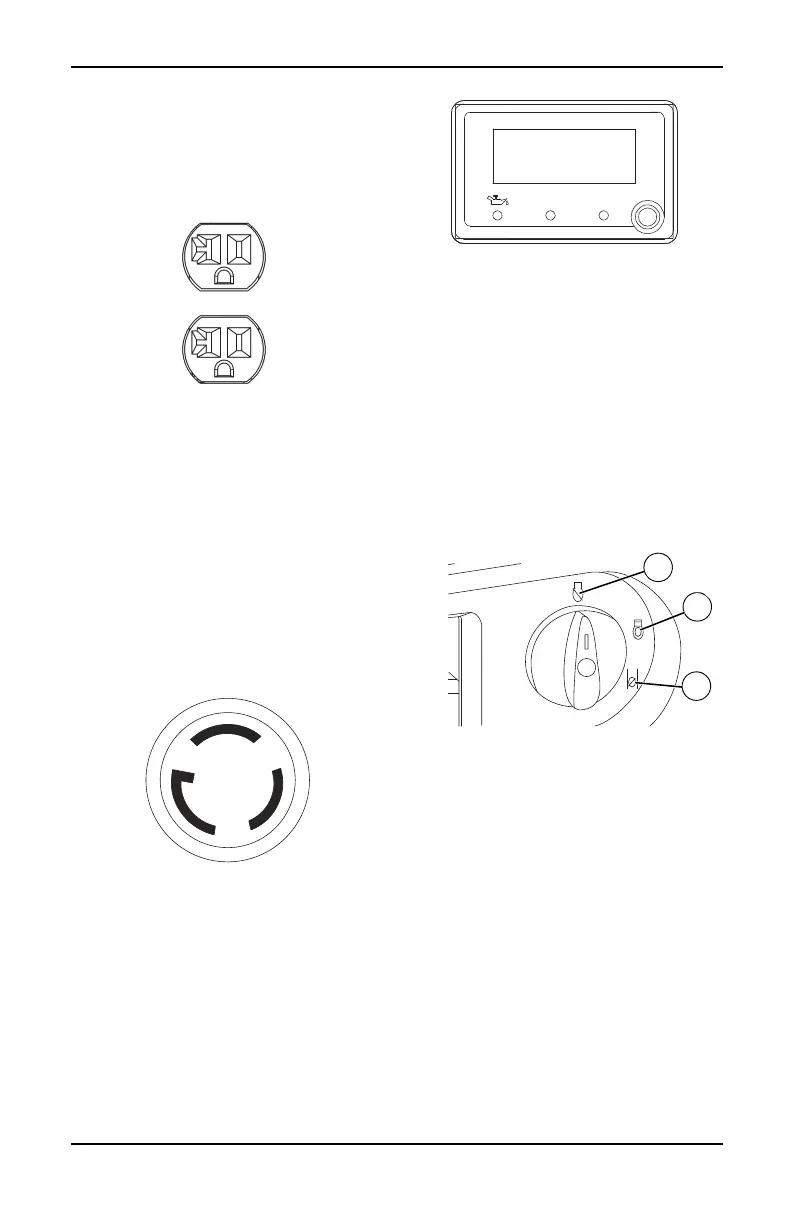

Manual del proprietario del generador portátil 7
Enchufes de conexión
Tomacorriente doble de 120 VCA
El tomacorriente de 120 voltios está protegido
contra sobrecarga con un protector de circuito de
20 amperios que se pulsa mediante un botón.
Consulte la Figura 2-3.
Figura 2-3. Tomacorriente doble de 120 VCA
Tomacorriente de 120 VCA,
30 amperios
Use un enchufe NEMA L5-30 con este
tomacorriente. Conecte un cable de 3
conductores adecuado al enchufe y a la carga
deseada. La capacidad nominal del cable debería
ser de 125 VCA con 30 amperios (o superior).
Consulte la Figura 2-4.
Utilice esta Tomacorriente para cargas
monofásicas de 120 VCA, 60 Hz, que requieran
un máximo de 3500 vatios de potencia con
30 amperios y 3000 vatios de potencia continua a
25 amperios. El tomacorriente está protegido con
un disyuntor de 30 amperios con botón de
reinicio.
Figura 2-4. Tomacorriente de 120 VCA,
30 amperios NEMA L5-30
Contador de pantalla digital
Consulte la Figura 2-5.
El contador de pantalla digital muestra diferentes
modos de información. Pulse el botón “M” para
ver:
• Salida de voltaje
• Salida de corriente
• Potencia de salida
• Tiempo de funcionamiento único
• Tiempo de funcionamiento total
• Combustible restante
• Horas de funcionamiento restante
Figura 2-5. Contador de pantalla digital
Dial de OFF/ON/CHOKE
Controla las funciones de encendido/apagado así
como el funcionamiento del cebador y de la
válvula de combustible. Consulte la Figura 2-6.
• La posición OFF (1) (APAGADO) detiene el
motor y cierra el flujo de combustible.
• La posición ON (2) (ENCENDIDO) es para el
funcionamiento normal y para reducir
gradualmente el uso del cebador.
• La posición CHOKE (3) (CEBADO) enciende
la válvula de combustible para arrancar el
motor.
NOTA: La posición de CHOKE no es necesaria
para arrancar un motor caliente.
Figura 2-6. Interruptor (ejemplo)
Salidas USB
La salida de USB de 5 VCC, 1/2.1 amperios
permite cargar los dispositivos electrónicos
compatibles.
Interruptor de ahorro
El interruptor de ahorro tiene 2 modos de
funcionamiento:
• On (Encendido): Es el modo más lento y el
mejor para poner en marcha aparatos o
equipos que son cargas resistivas (sin
arranque del motor), por ejemplo: TV,
videoconsolas, luz, radio.
• Off (Apagado): Este modo se utiliza cuando
se trata de cargas inductivas (cargas con
arranque de motor) y resistivas (cargas sin
arranque de motor), especialmente cuando
estas cargas se encienden y apagan (por
ejemplo: RV, aire acondicionado, herramientas
eléctricas).
