4 Manuel du propriétaire de générateur portatif
Section 2 Informations générales et installation

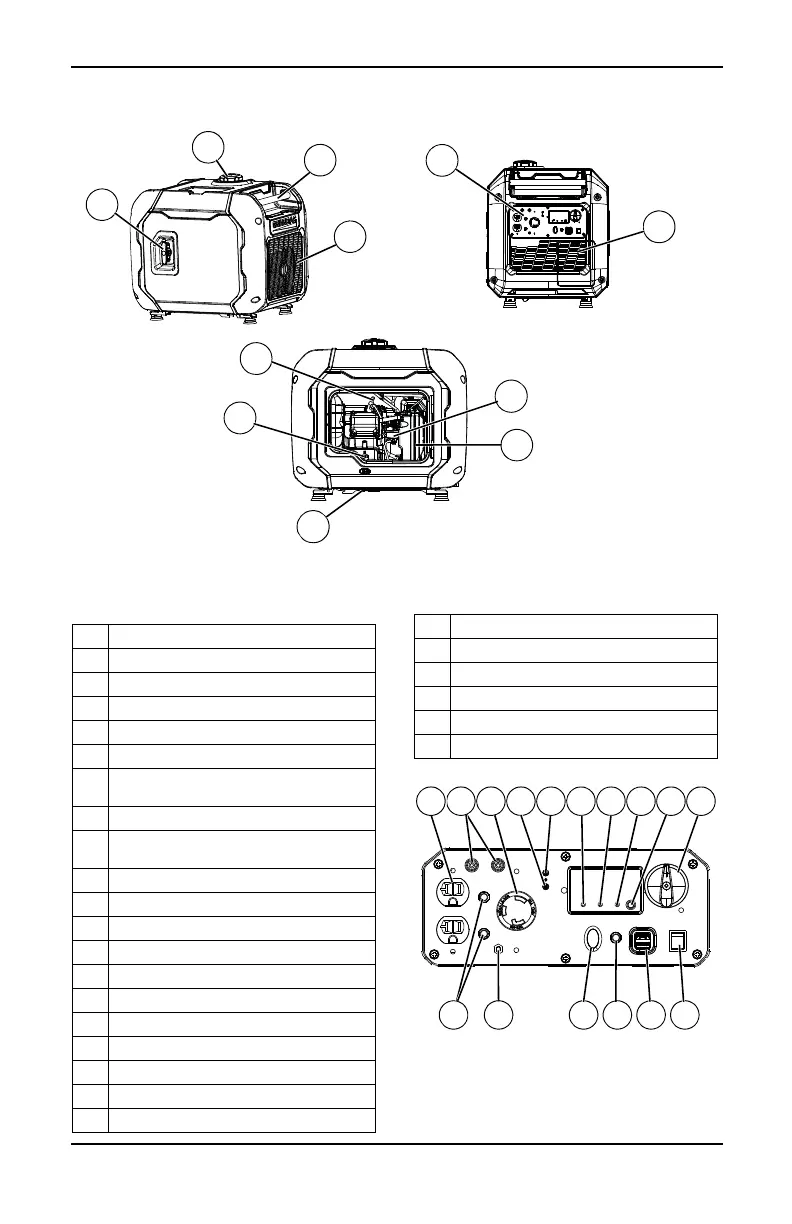

Figure 2-1. Fonctions et commandes
Composants du générateur
Figure 2-2. Panneau de commande
23
14
18
19
22
21
24
17
15
16
007844
20
007842
014559
1 Prise 120 V, 20 A
2 Prise 120 V, 30 A (NEMA L5-30)
3 Avertissement de niveau d'huile faible
4 Avertissement de surcharge
5 Voyant d’alimentation c.a.
6 Bouton d’affichage des pages
7 CADRAN OFF/ON/CHOKE
(ARRÊT/MARCHE/ÉTRANGLEMENT)
8 Commutateur de démarrage électrique
9 Commutateur de fonctionnement au
ralenti
10 Port USB 1A/2,1 A, 5 VCC
11 Prises parallèles
12 Disjoncteurs CA
13 Emplacement de la mise à la terre
14 Lanceur à rappel
15 Bouchon du réservoir de carburant
16 Poignée
17 Filtre à air
18 Silencieux
19 Panneau de commande
20 Batterie
21 Vidange d'huile
22 Bouchon de remplissage d'huile
23 Bougie
24 Carburateur
25 COsense ROUGE (Danger) (si équipé)
26 COsense JAUNE (Danger) (si équipé)
2
12
3
10
6 74
9 8
11 5
13
014560
1 26 25
12
