6 Manuel du propriétaire de générateur portatif
Fiches de raccordement
Prise double 120 V c.a.
La prise 120 V est protégée contre les sur-
charges par un dispositif de protection de circuits
à bouton-poussoir de 20 A. Voir
Figure 2-3
.

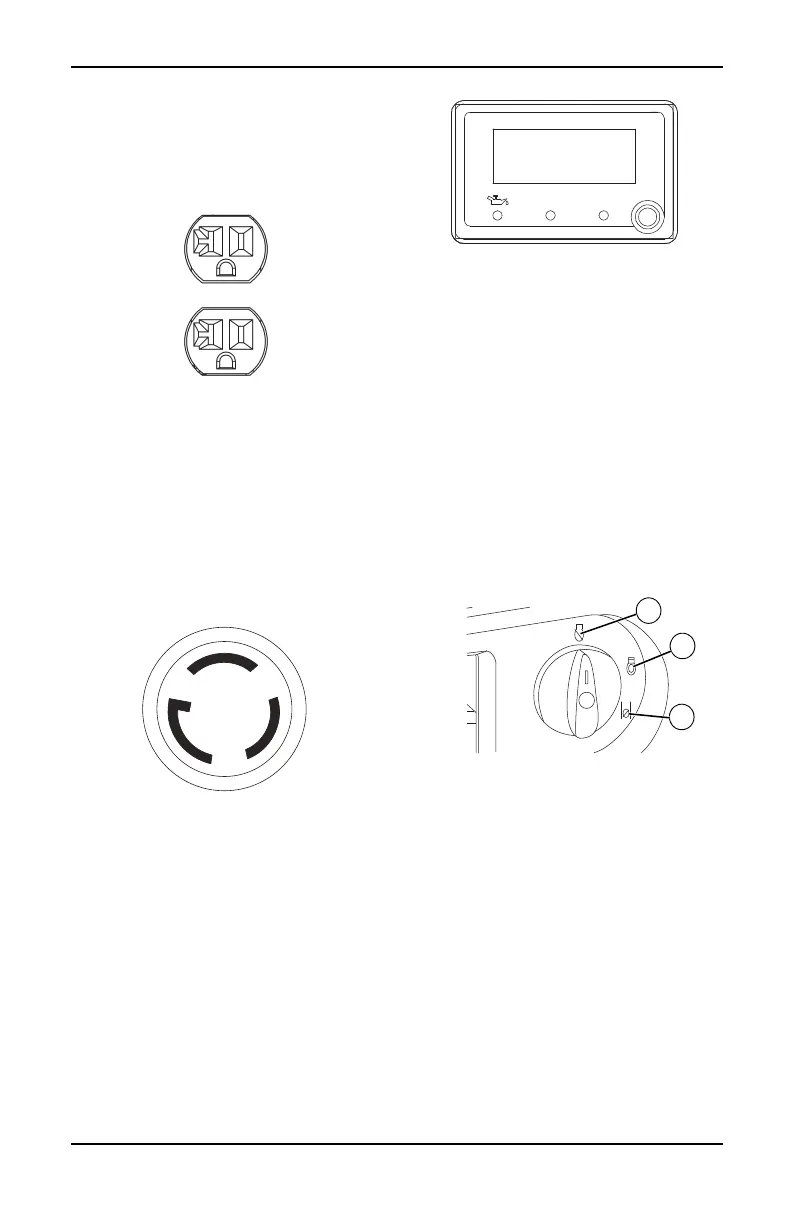

Figure 2-3. Prise double 120 V c.a.
Prise 120 VCA, 30 A
Utilisez une fiche NEMA L5-30 avec cette prise.
Raccordez un cordon à 3 fils adapté mis à la terre
à la fiche et à la charge souhaitée. Le cordon doit
avoir une tension nominale de 125 V c.a. à 30 A
(ou plus). Voir
Figure 2-4
.
Utilisez cette prise pour alimenter des charges
monophasées de 120 VCA, 60 Hz nécessitant
une puissance au démarrage de 3 500 W à 30 A
et une puissance continue de 3 000 W à 25 A. La
prise 120 V est protégée contre les surcharges
par un disjoncteur à réarmement par bouton-
poussoir de 30 A.
Figure 2-4. Prise 120 VCA, 30 A
(NEMA L5-30)
Compteur à affichage numérique
Voir
Figure 2-5
.
Le compteur à affichage numérique fournit les
informations selon différentes façons. Appuyez
sur la touche « M » pour afficher :
• Tension de sortie
• Courant de sortie
• Puissance de sortie
• Durée de fonctionnement - cycle
• Durée de fonctionnement - total
• Réserve de carburant
• Heures de fonctionnement restantes
Figure 2-5. Compteur à affichage numérique
CADRAN OFF/ON/CHOKE
(ARRÊT/MARCHE/
ÉTRANGLEMENT)
Ce composant est utilisé pour la mise à l’arrêt/
mise en marche de l’appareil, ainsi que l’utilisa-
tion de l’étrangleur et du robinet de carburant.
Voir
Figure 2-6
.
• La position OFF (arrêt) (1) permet d’arrêter le
moteur et de couper le débit de carburant.
• La position ON (marche) (2) permet de lancer le
fonctionnement normal et de réduire progressi-
vement l’étranglement.
• La position CHOKE (étranglement) (3) permet
d’activer le robinet de carburant afin de démar-
rer le moteur.
REMARQUE :
Cette fonction CHOKE (étran-
glement) n’est pas nécessaire pour faire démarrer
le moteur si ce dernier est déjà réchauffé.
Figure 2-6. Commutateur (exemple)
Ports USB
Le port USB 5 VCC, 1/2,1 A permet de recharger
tous les appareils électriques compatibles et
dotés d’une connectivité USB.
Commutateur de
fonctionnement au ralenti
Le commutateur de fonctionnement au ralenti dis-
pose de deux modes :
•
ON (marche) :
Il s’agit du mode le plus silen-
cieux et le mieux adapté lors de l’utilisation
d’appareils ou d’équipements à charges résis-
tives (ne démarrant pas sur moteur) -
Exemples : télévisions, consoles de jeux vidéo,
lampes, radio, etc.
•
OFF (arrêt) :
Ce modèle est recommandé lors
de l’utilisation d’appareils ou d’équipements à
charges inductives (démarrant sur moteur) ou
résistives (ne démarrant pas sur moteur), en
particulier si ces charges sont activées/désacti-
vées fréquemment - Exemples : véhicules de
plaisance, climatiseurs et outils électriques.
