Grant SQ2010 User Manual

18108 Versione 15 SQ2020/40
Página 17
www.grant.co.uk

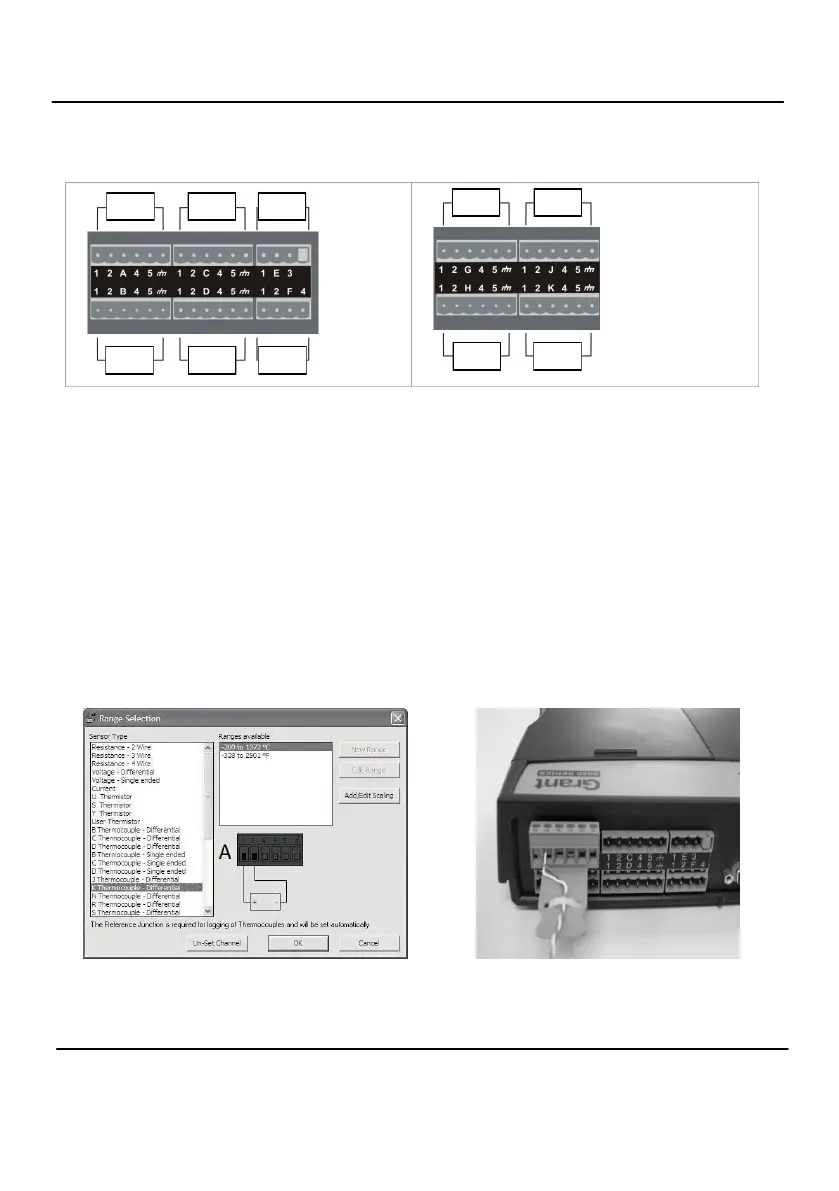

7. Conexiones
NOTA: Los bloques G y K que se muestran
arriba sólo están disponibles en los
registradores 2040.
Como la configuración de conexiones depende del tipo de sensor utilizado, se muestra en
SquirrelView durante la configuración. Aplique el diagrama de conexiones para conectar el sensor
requerido. En caso de desear imprimir los diagramas con más detalle o bien verlos más adelante,
seleccione ‘File > Print from Logger Setup’.
En el ejemplo siguiente se muestra el sensor termopar diferencial de tipo K real conectado al
registrador 2020 a partir del diagrama de conexiones de la izquierda.
Entradas analógicas
Vista poste-
rior de co-
nectores
ANALÓGI-
COS
Vista poste-
rior de co-
nectores
ANALÓGI-
COS
BLOQUE
A
BLOQUE
C
BLOQUE
B
BLOQUE
D
BLOQUE
F
BLOQUE
E
BLOQUE
G
BLOQUE
H
BLOQUE
K
BLOQUE
J
