18108 Version 15 SQ2020/40
Page 17
www.grant.co.uk

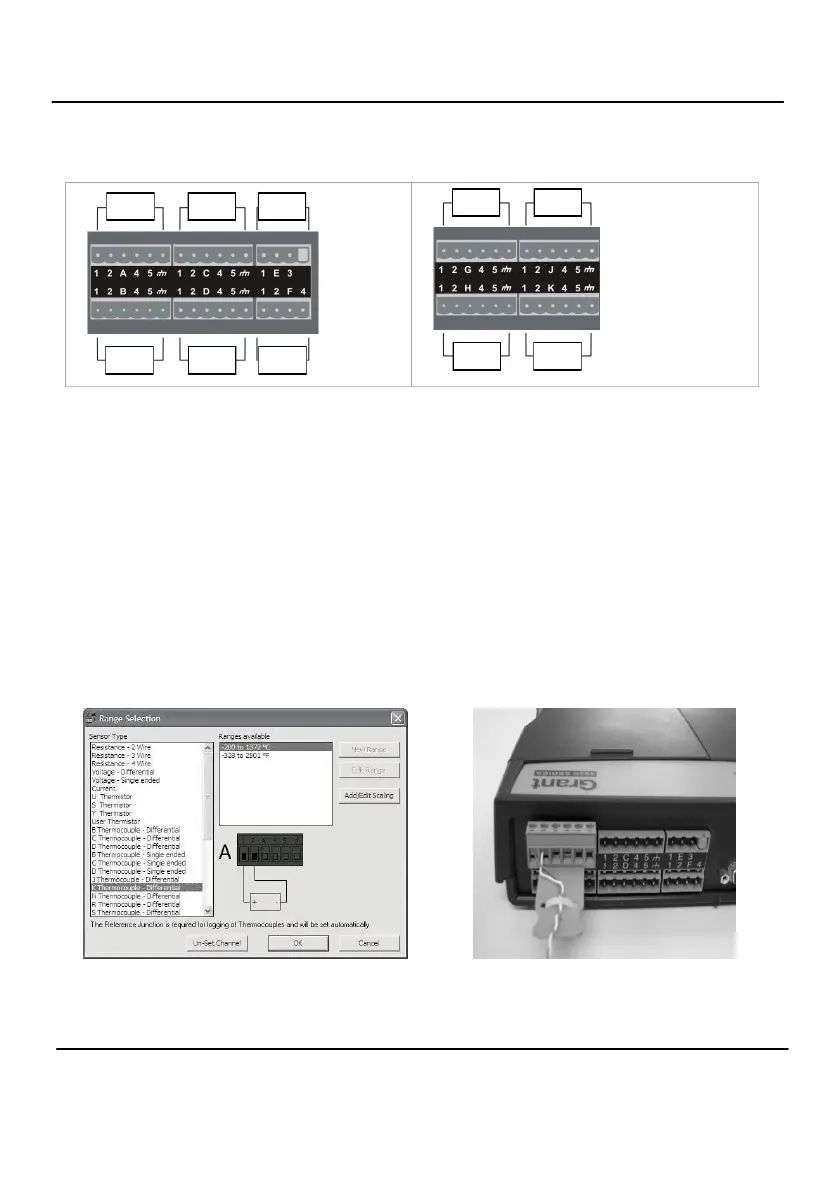

7. Connexions
REMARQUE : Les blocs G à K illustrés ci-
dessus ne sont disponibles
que sur les enregistreurs 2040.
La configuration de câblage dépendant du type de capteur utilisé, elle est affichée dans SquirrelView
lors de la configuration. Consultez le schéma de câblage pour raccorder le capteur correct. Pour
imprimer les schémas sous une forme plus détaillée ou les consulter ultérieurement, sélectionnez
‘File > Print from Logger Setup’ (Fichier > Imprimer depuis la configuration de l’enregistreur).
L’exemple ci-dessous montre le capteur de thermocouple différentiel de type K réel raccordé à
l’enregistreur 2020 dans le schéma de câblage de gauche.
Entrées analogiques
Vue arrière des
connecteurs
ANALOGIQUES
Vue arrière
des
connec-
teurs
ANALOGI-
QUES
BLOC
A
BLOC
C
BLOC
B
BLOC
D
BLOC
F
BLOC
E
BLOC
G
BLOC
H
BLOC
K
BLOC
J
