7. Anschlüsse

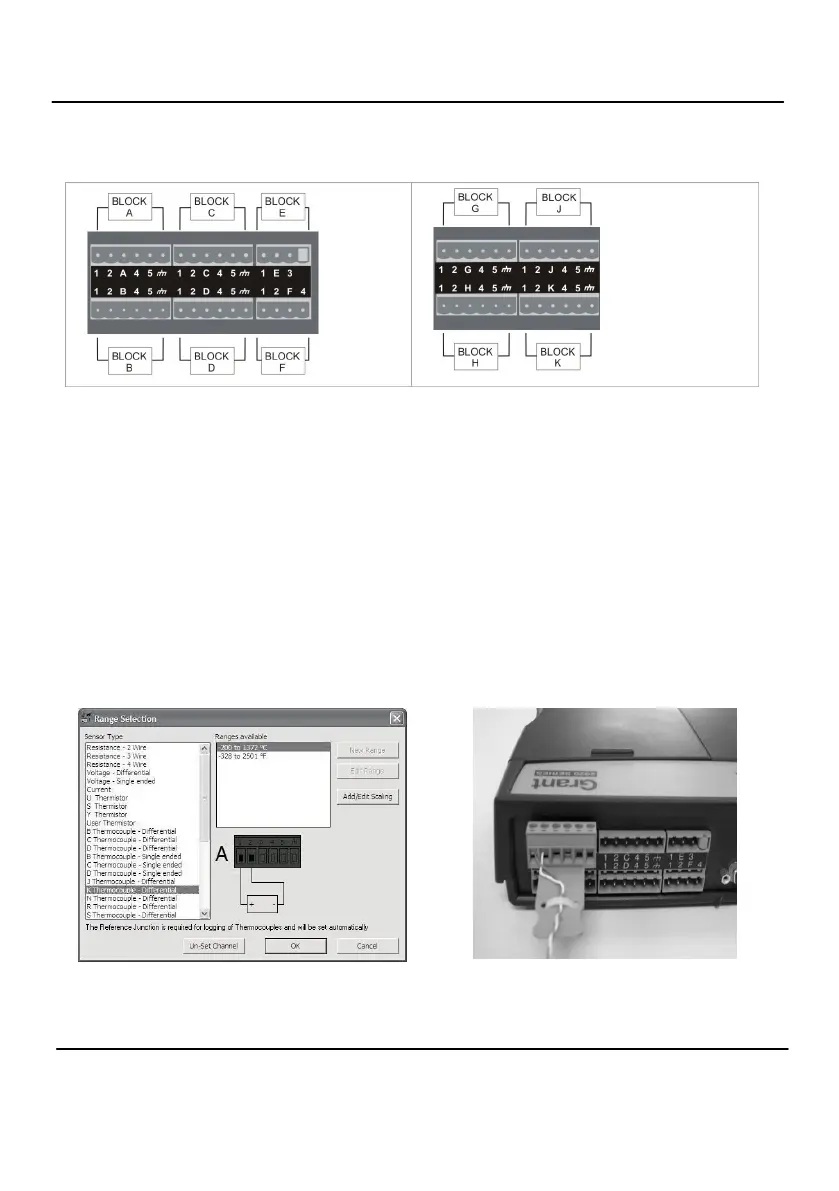

HINWEIS: Die oben dargestellten Blöcke G bis
K sind nur beim Modell 2040
verfügbar.
Da die Anschlusskonfiguration vom verwendeten Sensortyp abhängt, wird sie während des Setups
in SquirrelView angezeigt. Beachten Sie beim Anschluss des gewünschten Sensors das
Anschlussdiagramm. Wählen Sie „File > Print from Logger Setup“, wenn Sie die Diagramme
ausdrucken oder später verwenden möchten.
In der folgenden Abbildung ist ein Differenzial-Thermoelement vom Typ K an einen Datenlogger der
Serie 2020 gemäß des linken Anschlussdiagramms angeschlossen.
Analogeingänge
Analoganschl
üsse an der
Geräterücksei
te
Analogans
chlüsse an
der
Geräterück
seite
