COMMANDES ET COMPOSANTS DE L’UNITÉ EXTÉRIEURE
PAGE 8
FRANÇAIS
Présentation de l’unité extérieure
L’unité extérieure à condensation est un système à thermopompe. L’unité extérieure est dotée de deux cartes de circuit imprimé, d’une carte
de module qui contrôle le compresseur et d’une carte de commande principale qui gère les fonctions du système et eectue les calculs de
l’onduleur. Les sondes de température surveillent les températures importantes dans l’ensemble du système an de gérer les décisions de
fonctionnement.

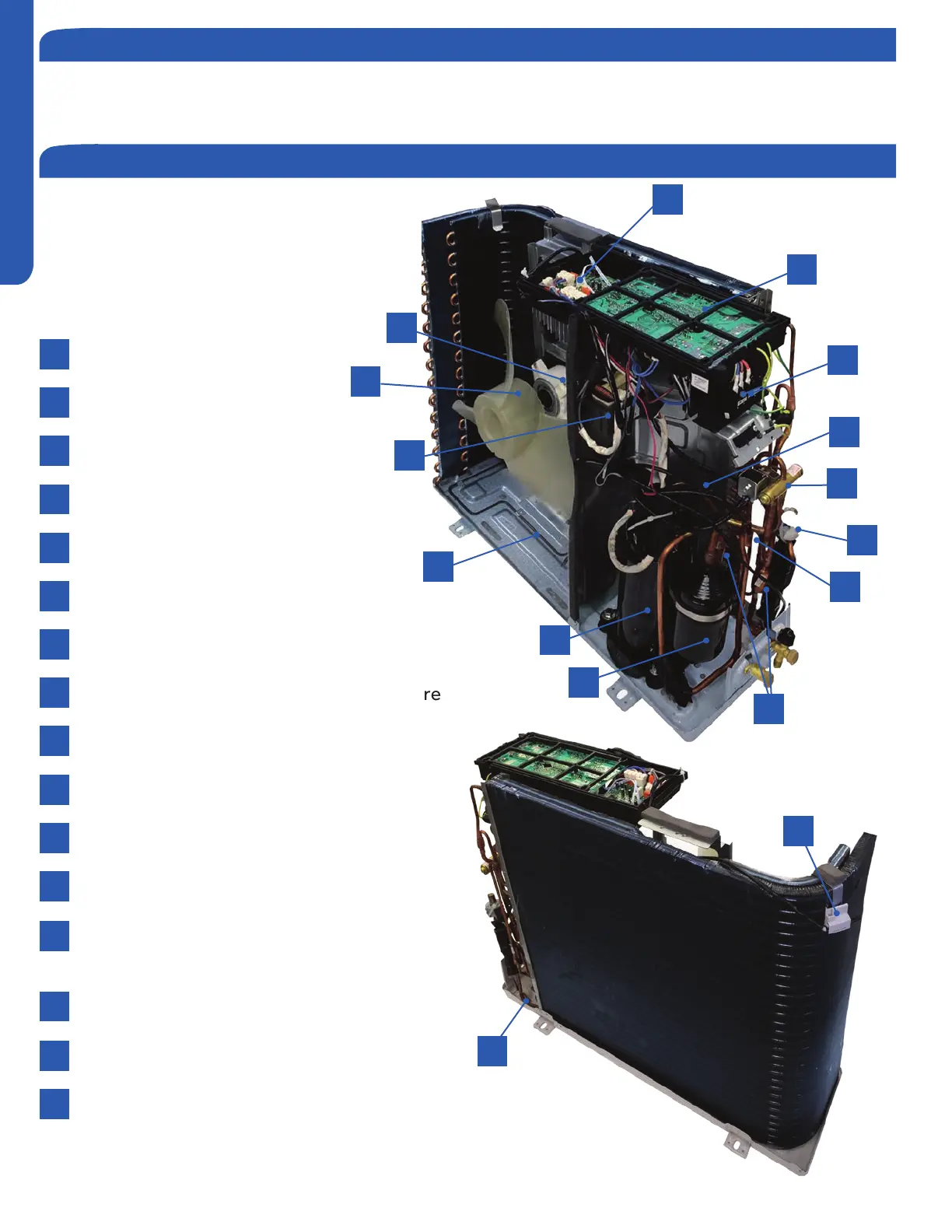

Identication des composants extérieurs
Robinet à quatre voies
Bouteille tampon
Compresseur
Sonde de température de dégivrage
Sonde de température de refoulement
Détendeur électronique
Filtres de réfrigérant
Sonde de température ambiante extérieure
Moteur de ventilateur extérieur
Bobine de réactance de facteur de puissance
Sonde de température de la conduite d’aspiration
Bornier
Carte de commande principale
(couvercle non illustré)
Carte de commande de module
Hélice de ventilateur
Élément chauant du plateau
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
8
4
6
11
12
13
14
1
3
16
2
7
5
9
10
15
