CONTROLES Y COMPONENTES DE LA UNIDAD INTERIOR
ESPAÑOL
PÁGINA 17

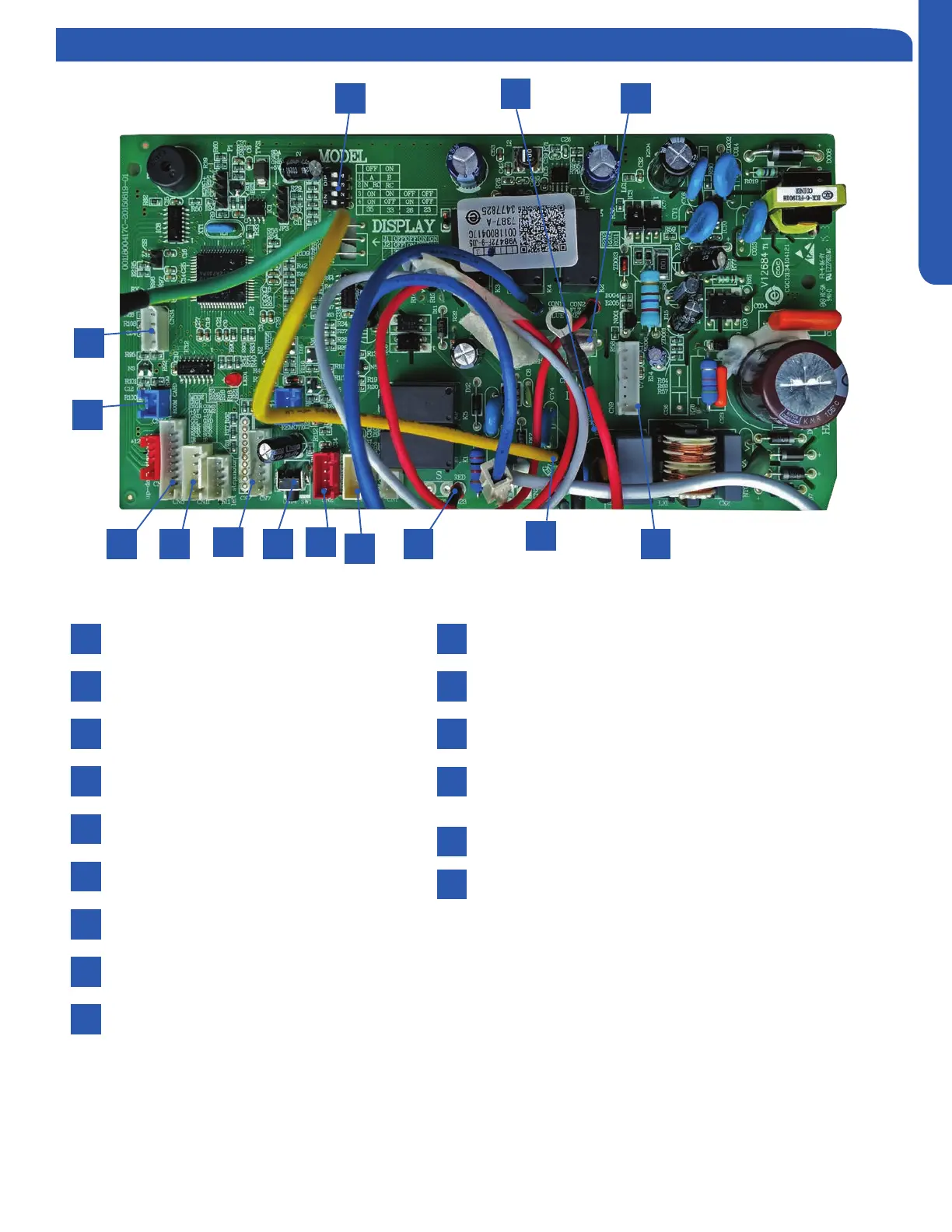

Placa de Control Interior
2
2
CN27 – Conector a tierra
4
4
CN6 – Conector para termistores
9
9
CN2 – Conector para el control del cableado
6
6
CN7 – Conector para la pantalla
11
11
CN34 – Conector para el control Wi-Fi
RV1 – Varistor
13
13
SW2 – 1- Seleccione el código remoto A o B,
2-Seleccione la tarjeta de la sala activada o desactivada
3,4-Seleccione el código eeprom 23, 26, 33 y 35
CN21, CN52 – Conector para encendido N y L
1
CN11 – Conector para motor paso a paso de
izquierda a derecha
8
8
CN9 – Conector para el motor del ventilador
5
5
SW1 - Conector para el Interruptor de
Encendido/ Apagado de Emergencia
12
15
15
CN23 – Conector para la comunicación
entre la unidad interior y la exterior
3
3
CN51 – Conector para la tarjeta de la sala
10
10
CN5 – Conector para motor paso a paso hacia
arriba y abajo
7
7
14
14
FUSE1 - Fusible de 3.15A/250VAC
12
