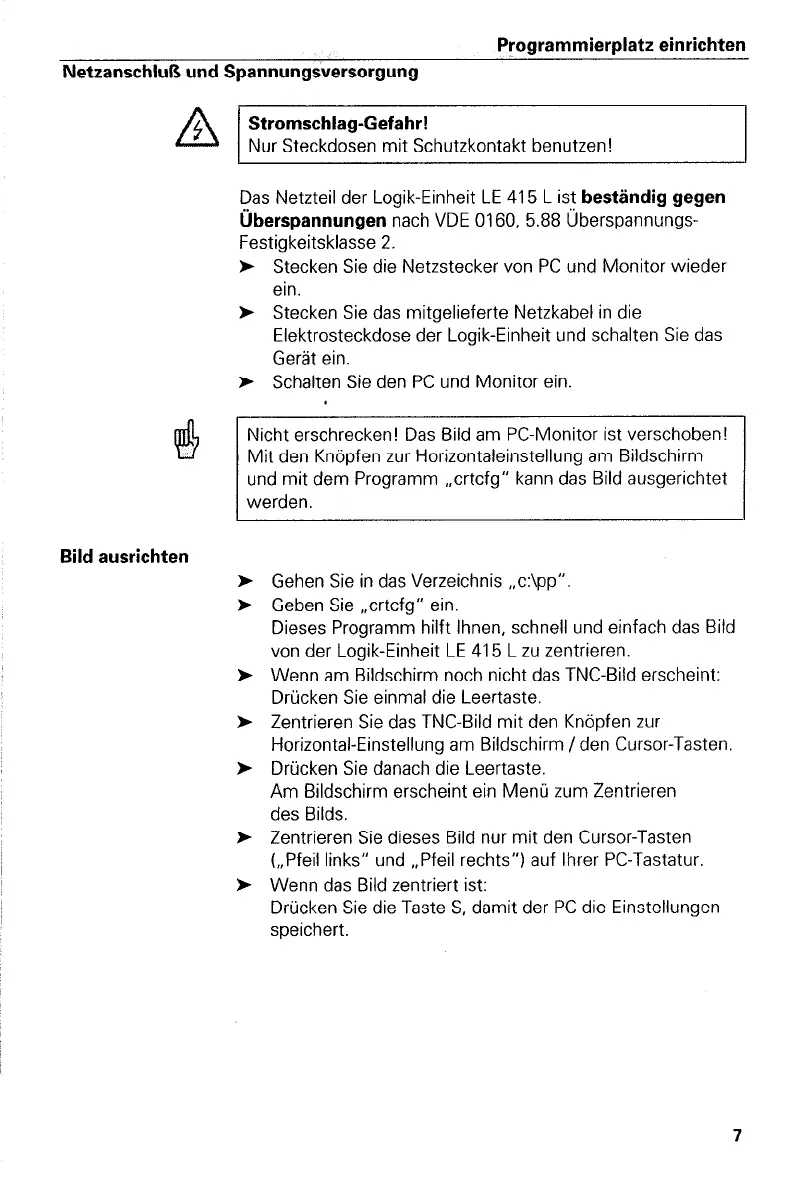

Netzanschluß und Spannungsversorgung
Programmierplatz einrichten
L!!!J
f
!&
Bild ausrichten
Stromschlag-Gefahr!
Nur Steckdosen mit Schutzkontakt benutzen!
l
l
l
l
l
l
l
Das Netzteil der Logik-Einheit LE 415 L ist beständig gegen
Überspannungen nach VDE 0160, 5.88 Uberspannungs-
Festigkeitsklasse 2.
% Stecken Sie die Netzstecker von PC und Monitor wieder
ein.
l Stecken Sie das mitgelieferte Netzkabel in die
Elektrosteckdose der Logik-Einheit und schalten Sie das
Gerät ein.
l Schalten Sie den PC und Monitor ein.
Nicht erschrecken! Das Bild am PC-Monitor ist verschoben!
Mit den Knöpfen zur Horizontaleinstellung am Bildschirm
Gehen Sie in das Verzeichnis ,,c:\pp“.
Geben Sie ,,crtcfg” ein.
Dieses Programm hilft Ihnen, schnell und einfach das Bild
von der Logik-Einheit LE 415 L zu zentrieren.
Wenn am Bildschirm noch nicht das TNC-Bild erscheint:
Drücken Sie einmal die Leertaste.
Zentrieren Sie das TNC-Bild mit den Knöpfen zur
Horizontal-Einstellung am Bildschirm / den Cursor-Tasten.
Drücken Sie danach die Leertaste.
Am Bildschirm erscheint ein Menü zum Zentrieren
des Bilds.
Zentrieren Sie dieses Bild nur mit den Cursor-Tasten
(,,Pfeil links“ und ,,Pfeil rechts”) auf Ihrer PC-Tastatur.
Wenn das Bild zentriert ist:
Drücken Sie die Taste S, damit der PC die Einstellungen
speichert.
7
