30
Français
ACCESSOIRES EN OPTION...vendus séparément
q Servante (Fig. 1) (No de code 311495)
w Lame de scie de 255 mm (10") Lame de scie TCT pour coupe de matériau mince (Nombre total de dents:
60) (No de code 976472)
e Lame de scie de 255 mm (10") Lame de scie TCT pour coupe normale (Nombre total de dents: 70) (No de
code 976473)
AVERTISSEMENT: L’utilisation de fixations ou d’accessoires non recommandés dans ce manuel
risque d’être dangereuse et de provoquer des blessures physiques ou des
dommages mécaniques de la scie.
APPLICATIONS
Bois, contreplaqué, planches à tissu souple, planches dures et autres matériaux semblables et cadres
d’aluminium.
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, effectuer les préparations suivantes :
1. Installation

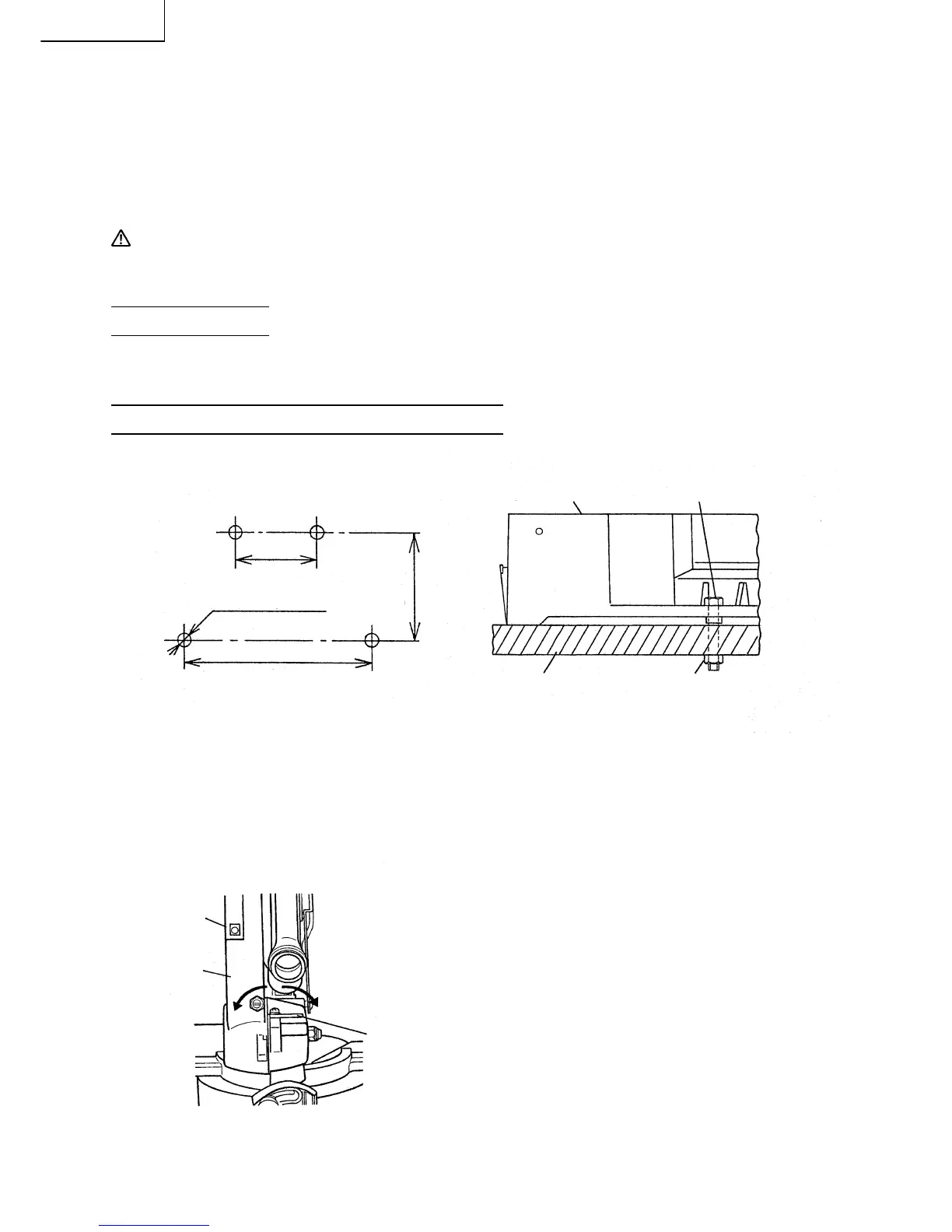

Fixer l’outil électrique sur un établi horizontal et de niveau, comme indiqué à la Fig. 4.
Sélectionner les boulons de 8 mm (5/16") de diamètre de la longueur correspondant à l’épaisseur de
l’établi.
Les boulons devront avoir une longueur d’au moins 50 mm (2"), plus l’épaisseur de l’établi.
Par exemple, avec un établi de 25 mm (1") d’épaisseur, utiliser des boulons de 8 mm (5/16") × 75 mm
(3").
2. Verrouillage et déverrouillage du bras de coupe en position baissée
Lors du transport de l’outil électrique, le bras de coupe doit
toujours être verrouillé en position basse. Cela peut être
réalisé en baissant le bras de coupe et en déplaçant la
plaque de verrouillage dans la position de verrouillage,
comme montré sur la Fig. 5. Avant d’utiliser l’appareil,
déverrouiller le bras de coupe de sa position basse en
déplaçant la plaque de verrouillage dans la position de
déverrouillage. Pour transporter l’appareil, tenez-le par la
poignée de transport avec une main et par l’extrémité
gauche du socle avec l’autre main.
220 mm
(8-21/32")
292 mm (11-1/2")
4 trous de 3/8" (10 mm)
Boulon de 8 mm (5/16“)
Établi Écrou de 8 mm (5/16”)
Socle
500 mm (19-11/16")
Fig. 5
Position de
déverrouillage
Position de
verrouillage
Poignée
de transport
Bras de
coupe
Fig. 4
Plaque de
verrouillage
