40
Français

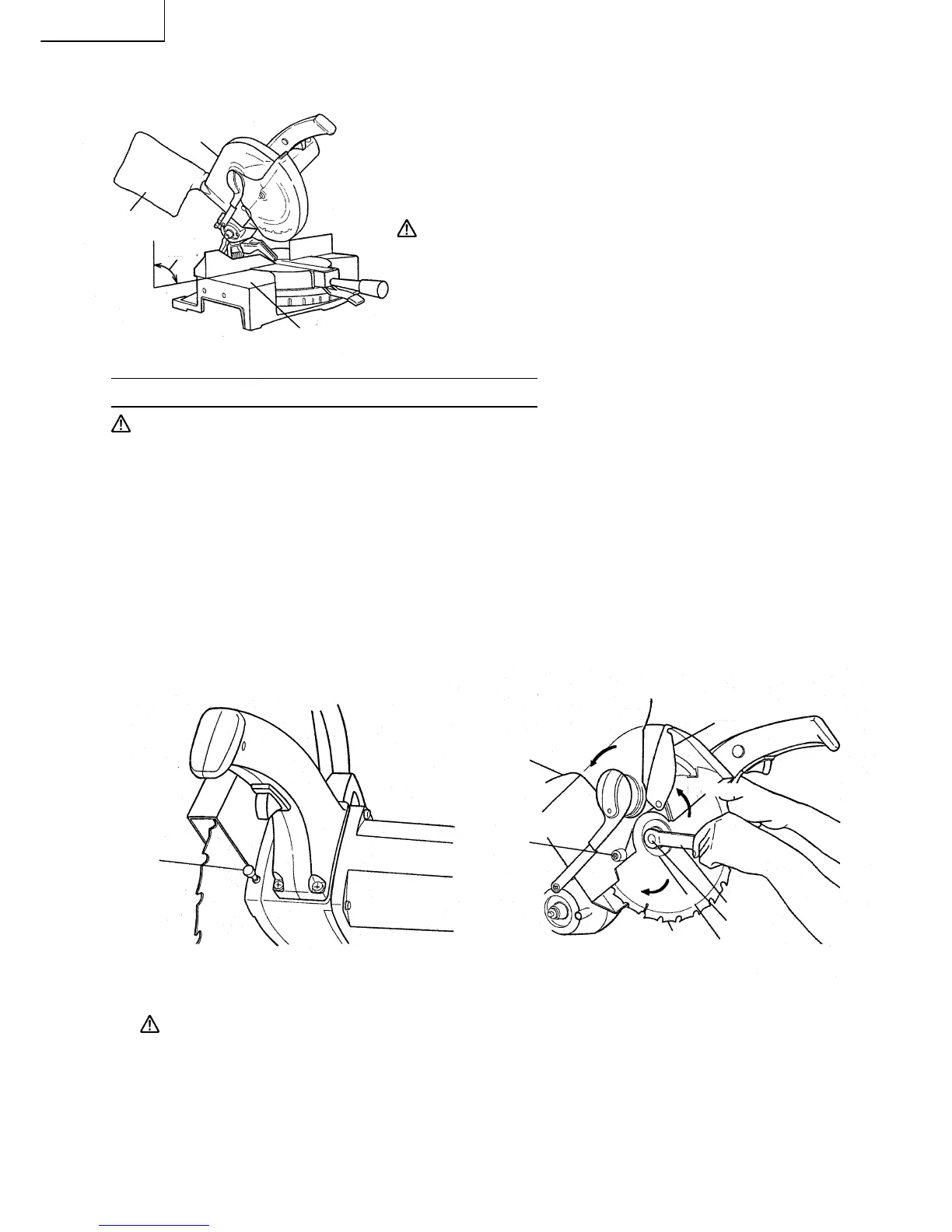

9. Utilisation du sac à copeaux (Accessoire standard)
(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand
la lame tourne. Vérifier le sac à coupeaux périodiquement et
le vider avant qu’il ne soit plein.
(2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac
à copeaux à angle droit sur la surface du socle comme indiqué
à la Fig. 33.
ATTENTION: Vider le sac à copeaux fréquemment pour
éviter que le conduit et la protection de lame
(métallique) ne soient bouchés.
Les copeaux s’accumulent plus rapidement
lors d’une coupe de biseau.
INSTALLATION ET RETRAIT DE LA LAME
AVERTISSEMENT: Pour éviter tout risque d’accident ou de blessure, toujours couper l’interrupteur
à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d’installer
la lame.
1. Installation de la lame
(1) Tourner la protection de lame (en plastique) sur la position supérieure.
(2) Desserrer la vis de 6 mm pour libérer la protection de l’arbre du couteau.
Puis, tourner la protection de l’arbre du couteau sur la position supérieure.
(3) Appuyer sur le verrou d’axe et desserrer le boulon avec une clé.
Le boulon ayant un filetage à gauche, le desserrer en le tournant vers la droite, comme indiqué à la
Fig. 34-b.
REMARQUE :S’il n’est pas facile d’enfoncer le verrou d’axe pour verrouiller l’arbre, tourner le boulon
à l’aide de la clé à douille tout en appuyant sur le verrou d’axe.
L’arbre de la lame est verrouillé quand le verrou d’axe est enfoncé.
(4) Retirer le boulon et le collier d’arbre.
(5) Monter la lame de scie.
AVERTISSEMENT: Pour monter la lame, vérifier que le repère de l’indicateur de rotation de la
lame et le sens de rotation de la protection de lame (métallique)
correspondent.
(6) Nettoyer complètement le collier d’arbre et le boulon, et les installer sur l’arbre.
(7) Appuyer sur le verrou d’axe et serrer le boulon en le tournant vers la gauche à l’aide de la clé,
comme indiqué sur la Fig. 34-b.
Fig. 34-a Fig. 34-b
Verrou
d’axe
Protection de lame
(en plastique)
Vis de
6 mm
Lame de scie
Serrer
Clé
Boulon
Protection de l’arbre
du couteau
Collier d’arbre
Vers le haut
Desserrer
Surface du socle
Angle
droit
Protection de la lame
(métallique)
Sac à
poussière
Fig. 33
