33
Français
6. Vérifier la position du verrou d’axe avant d’utiliser l’outil.
Avant d’installer la lame, vérifier que le verrou d’axe est revenu sur sa position rentrée avant d’utiliser
l’outil électrique (voir Fig. 34-a).
7. Vérifier la position de limite inférieure de la lame.
Bien que la lame ait été réglée en usine, vérifier soigneusement sa hauteur. S’assurer que la lame peut
être abaissée de 24 mm à 29 mm (1" à 1-1/8") en-dessous de la plaque d’insertion. Pour les détails, voir
la section “Vérification de la limite de position inférieure de la lame”.
8. Vérifier la prise d’alimentation.
Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du
cordon d’alimentation rentre à fond dans la prise secteur et qu’elle ne ressort pas après l’insertion.
Réparer ou remplacer la fiche si elle est défectueuse.
9. Vérifier que le cordon d’alimentation de l’outil n’est pas endommagé.
Réparer ou remplacer le cordon si l’on constate un dommage.
APRÈS AVOIR BRANCHÉ LA FICHE D’ALIMENTATION DANS UNE SOURCE D’ALIMENTATION
APPROPRIÉE, VÉRIFIER LE FONCTIONNEMENT DE L’OUTIL COMME SUIT :
10. Marche d’essai
Après avoir vérifié qu’il n’y a personne derrière, mettre l’outil électrique en marche et vérifier qu’il n’y
a pas d’anomalie de fonctionnement avant d’effectuer une coupe.
11. Vérifier la stabilité de rotation de la lame.
Pour assurer des coupes précises, faire tourner la lame et vérifier qu’il n’y a pas de flèche pour s’assurer
que la lame ne présente pas d’instabilité évidente ; sinon, cela risque de provoquer des vibrations et un
accident.
AVANT LA COUPE

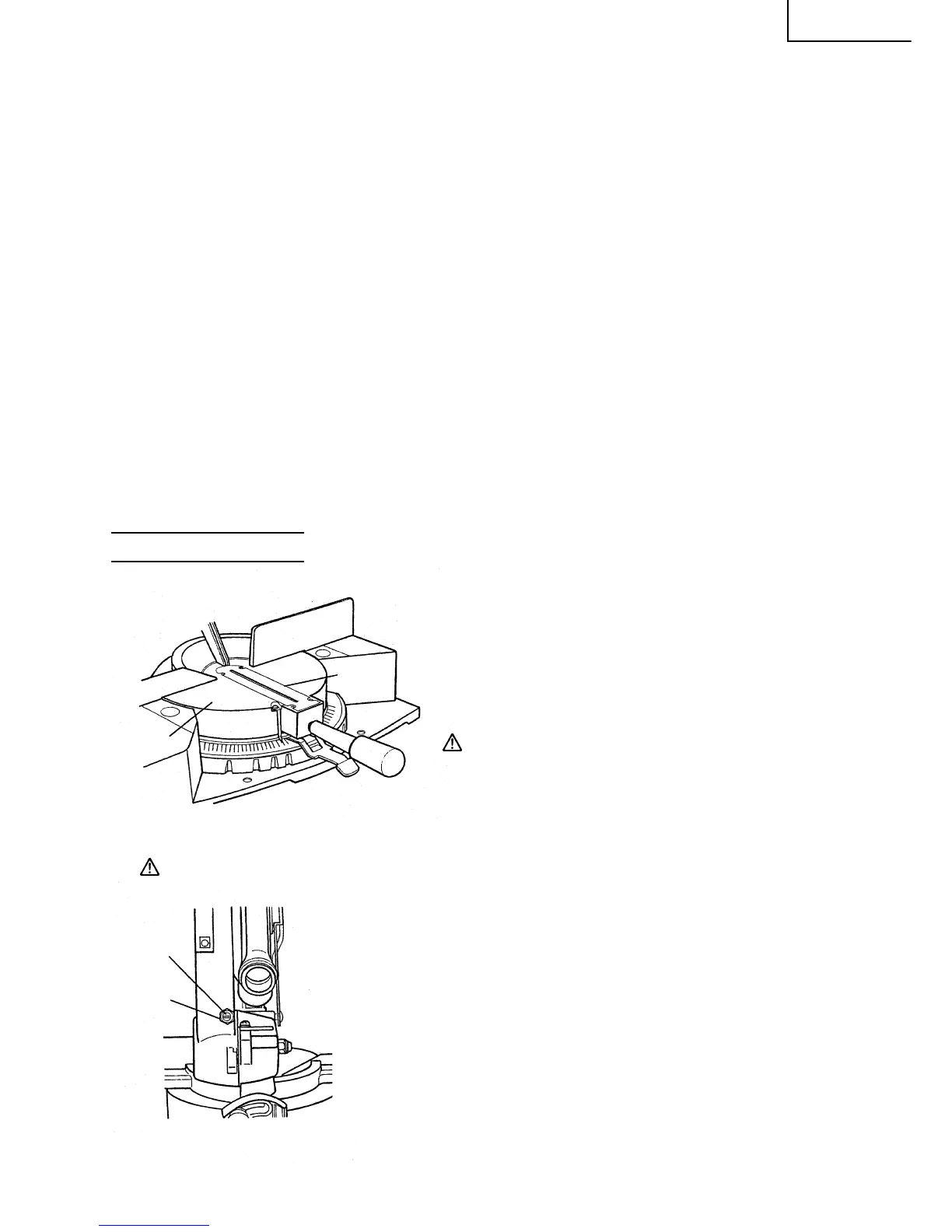

1. Coupe d’une encoche dans la plaque d’insertion
Avant de mettre l’outil en service, il faudra découper une
encoche dans la plaque d’insertion. Fixer un morceau de
bois d’environ 140 mm (5-1/2") de large sur la table avec
l’ensemble d’étau pour éviter que la plaque d’insertion ne
se rompe.
Mettre l’outil en marche et, lorsque la lame a atteint sa
vitesse maximale, abaisser doucement la poignée pour
couper une encoche dans la plaque d’insertion.
ATEENTION: Ne pas couper l’encoche trop
rapidement ; l’on pourrait endommager
la plaque d’insertion.
2. Vérification de la position de limite inférieure de la lame
AVERTISSEMENT: Pour éviter tout risque de blessures, toujours couper l’interrupteur à gâchette
et débrancher la fiche d’alimentation de la prise avant tout réglage.
Vérifier que la lame de scie s’abaisse de 24 mm à 29 mm (1" à 1-
1/8") sous la plaque d’insertion.
Au besoin, régler comme suit :
(1) Desserrer le contre-écrou de 10 mm de la vis de réglage de profondeur
de 10 mm.
(2) Tourner la vis de réglage de profondeur de 10 mm de la distance
nécessaire pour régler la position de limite inférieure. La lame de
scie se relève lorsqu’on tourne la vis de réglage de profondeur de 10
mm dans le sens des aiguilles d’une montre, et elle descend lorsqu’on
tourne la vis dans le sens inverse.
(3)
Lorsque le réglage est terminé, serrer le contre-écrou de 10 mm à fond.
REMARQUE: Avant de serrer le contre-écrou de 10 mm, vérifier que
la lame de scie est réglée de façon qu’elle ne coupera
pas la table.
Fig. 12
Fig. 13
Table
Vis de réglage
de profondeur
de 10 mm
Contre-écrou
de 10 mm
Plaque
d’insertion
