UTILISATION ET ENTRETIEN
REMARQUE: Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à
entretenir l’OUTIL ELECTRIQUE en toute sécurité. Certaines illustrations de ce manuel
peuvent montrer des détails ou des fixations qui diffèrent de ceux de votre OUTIL
ELECTRIQUE. Par ailleurs, dans certaines illustrations, les protections et les caches ont été
intentionnellement supprimés à des fins d’illustration.

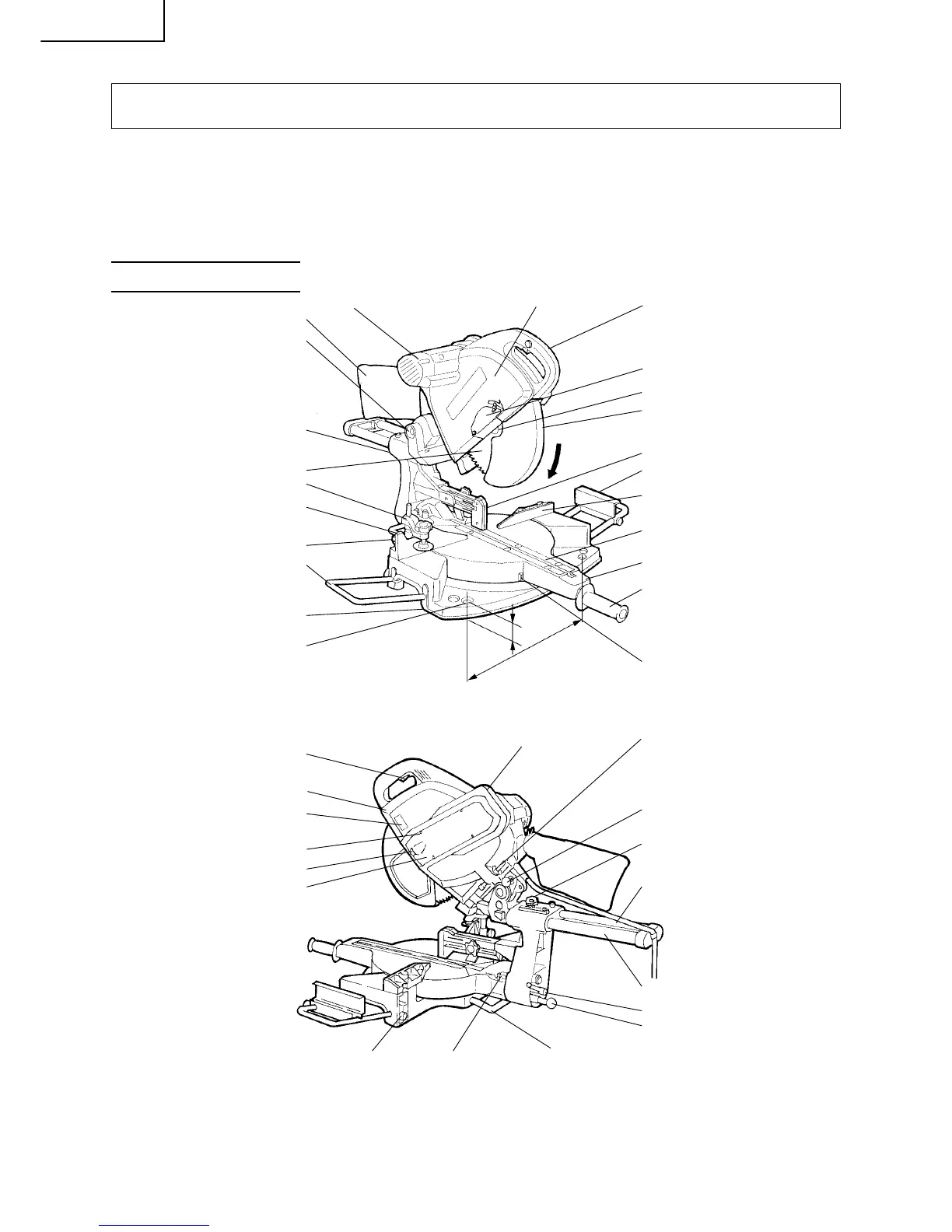

NOM DES PIÈCES
Fig. 1
Fig. 2
Sac à copeaux
Cache latéral (L)
Poignée
Couvercle
d’axe
Rondelle (B), boulon
Garde de
sécurité
Garde (A)
Butée
(accessoire en option)
Plaque d’insertion
Plaque tournante
Poignée latérale
Charnière
Support (A)
Lame
Bouton de boulonnage de 8mm
Vise Assembly
Garde (B)
Support
(accessoire en option)
➞
Tête de moteur
Socle
Indicateur
(Pour échelle d’onglet)
Protection
Orifice d’installation de 11 mm (7/16")
Moteur
Poignée de transport
Gâchette
Boulon de réglage de
profondeur de 8 mm
Goupille de verrouillage
Bouton de fixation du chariot
Tuyau du chariot (A)
Goupille de fixation
Support (B)Indicateur
(Pour échelle de biseau)
Bouton de boulonnage de 6
mm (accessoire en option)
Plaque
signalétique
Vis de 5 mm
Cache latéral (R)
Verrou d’axe
Cache de
poulie
Levier de serrage
Tuyau du chariot (B)
440m
m
(17-21/64")
35mm
(1-3/8")
