35
Français
Epaisseur de l’établi 25 mm (1")
Socle
Etabli
Boulon de 6 mm
Déplacer
Goupille de
verrouillage
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, effectuer les préparations suivantes :
1. Installation

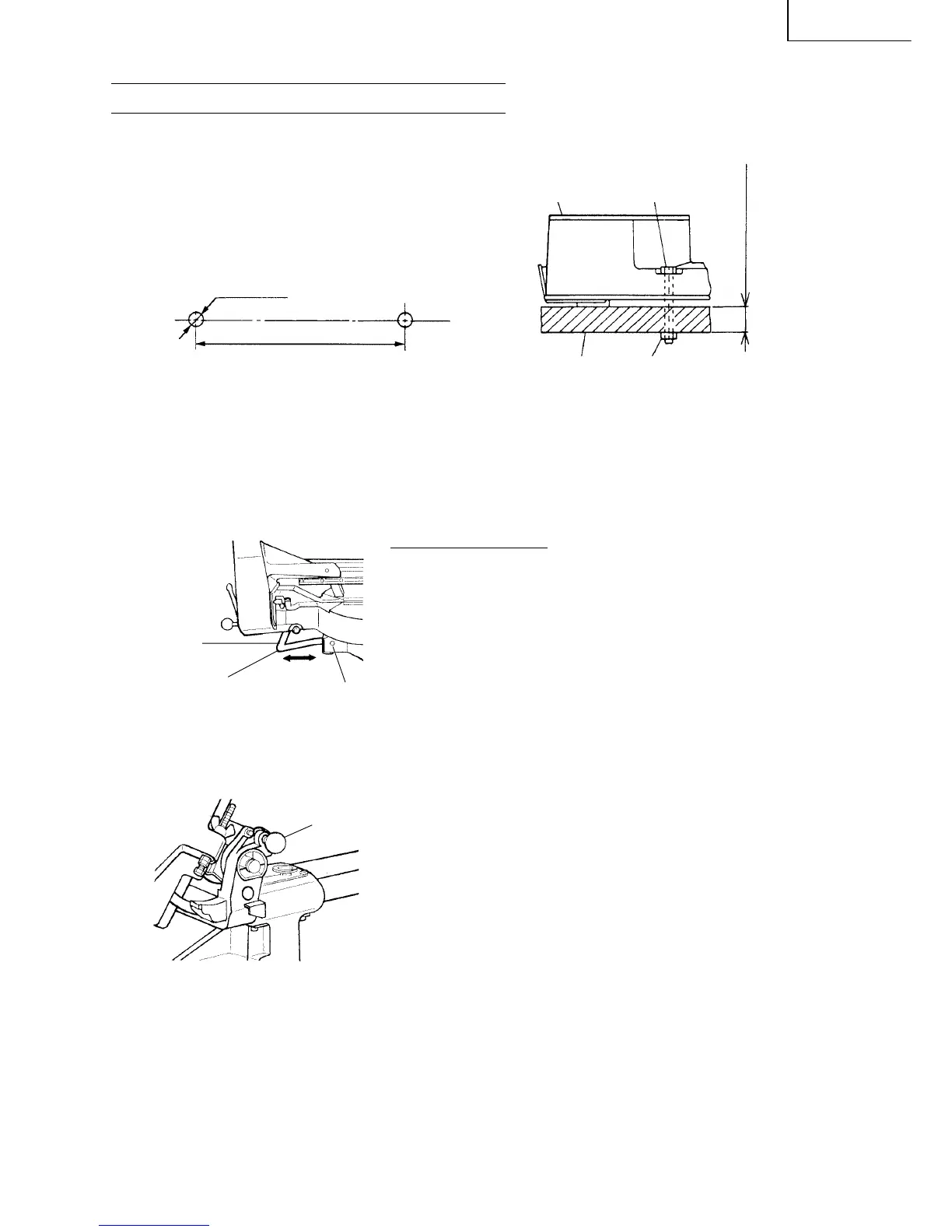

Fig. 4
Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4.
Sélectionner des boulons d’un diamètre 10 mm (13/32") dont la longueur convient pour l’épaisseur de
l’établi.
La longueur des boulons devra être d’au moins 25 mm (1") plus l’épaisseur de l’établi.
Par exemple, utiliser des boulons de 60 mm (2-23/64") ou plus avec un établi de 25 mm (1") d’épaisseur.
Le support (B) fixé à l’arrière du socle aide à stabiliser l’outil électrique.
Réglage du support (B)
Desserrer le boulon de 6 mm à l’aide de la clé à douille de 10 mm ×
13 mm fournie. Régler le support (B) jusqu’à ce que sa surface
inférieure soit en contact avec la surface du banc.
Après le réglage, visser le boulon de 6 mm à fond.
Fig. 5
2. Libérer la goupille de verrouillage
Quand l’outil électrique quitte nos usines, ses pièces principales
sont fixées à l’aide d’une goupille de verrouillage. Déplacer
légèrement la poignée (voir Fig. 1) de façon à dégager la goupille
de verrouillage.
REMARQUE:La goupille de verrouillage se dégagera plus
facilement et plus sûrement si l’on abaisse
légèrement la poignée (voir Fig. 1).
La position verrouillée de la goupille de verrouillage
ne doit servir que pour le transport et le remisage.
Fig. 6
3. Installer le sac à copeaux, le support, la butée et les étaux
(Le support et la butée sont des accessoires en option.)
Fixer le sac à copeaux, le support, la butée et l’ensemble d’étau comme indiqué sur la Fig. 1.
Boulon de 10 mm (13/32")
Ecrou de 10 mm (13/32")
2 orifices de
11 mm (7/16")
440mm (17-21/64")
Support (B)
Régler le support
(B) jusqu’à ce que
sa surface inférieure
soit en contact avec
la surface du banc.
