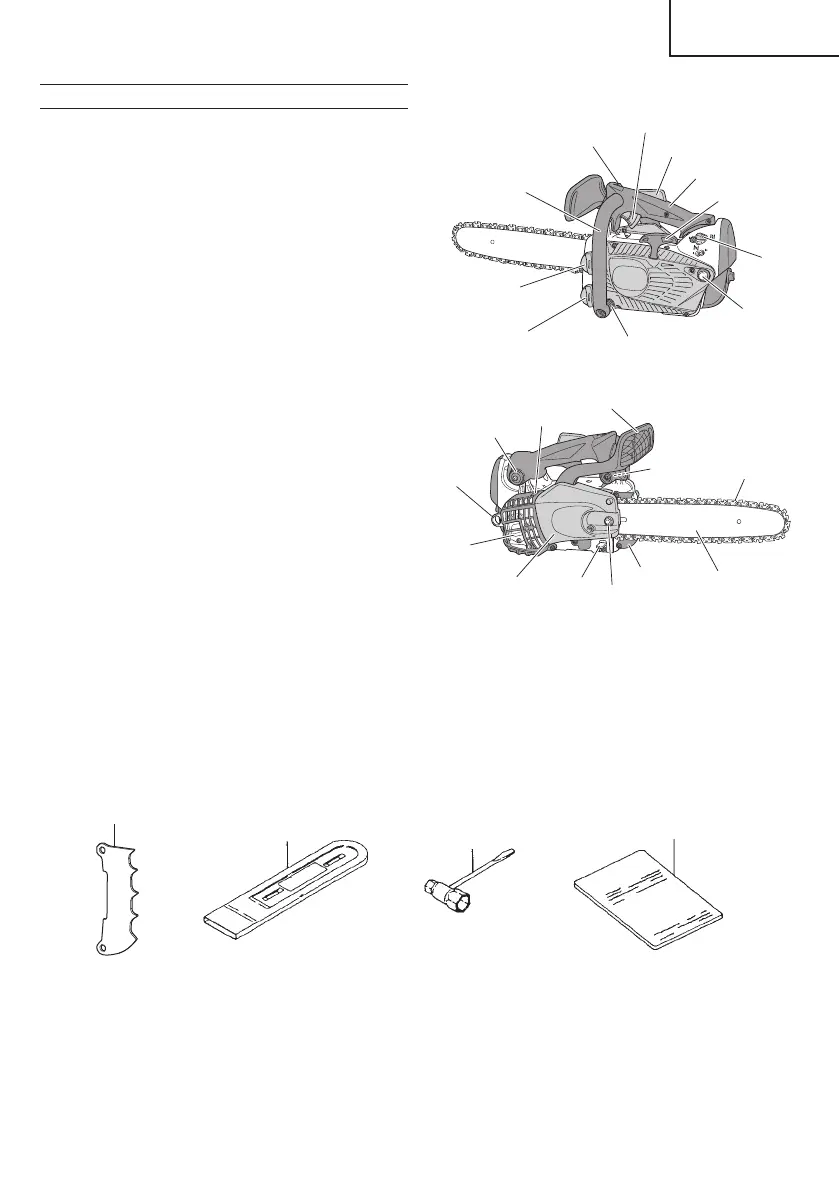

ЧТО ЭТО ТАКОЕ?
1. Рычаг дроссельной заслонки; Устройство приводится
в действие пальцем оператора, с целью регулирования
скорости двигателя.
2. Блокировка рычаг дроссельной заслонки; Устройство,
предотвращающее случайное срабатывание рычаг
дроссельной заслонки, до тех пор, пока не будет выполнена
ручная деблокировка.
3. Выключатель зажигания; Устройство, выполняющее пуск или
остановку двигателя.
4. Крышка масляного бака; Для закрытия масляного бака
.
5. Возвратный стартер: Потянуть рукоятку для пуска двигателя.
6. Передняя рукоятка; Опорная рукоятка, расположенная на
передней части корпуса двигателя или по направлению к нему.
7. Крышка топливного бака; Для закрытия топливного бака.
8. Задняя ручка: Вспомогательная ручка, расположенная на
верхней части корпуса двигателя.
9. Рычаг заслонки; Устройство для обогащения топливно-
воздушной смеси в
карбюраторе, с целью поддержки пуска.
10. Заливной насос; устройство для подачи дополнительного
топлива для обеспечения запуска.
11. Направляющая шина; Деталь, поддерживающая и
направляющая пильную цепь.
12. Пильная цепь; Цепь, служащая в качестве режущего инструмента.
13. Цепной тормоз (передний щиток для защиты руки);
Устройство для остановки или блокировки цепи.
14. Точка крепления. Деталь для
подвески блока с помощью
предохранительного ремня, карабина или каната.
15. Цепной ограничитель; Устройство для сдерживания пильной цепи.
16. Боковая крышка: Защитная крышка пильной шины, пильной
цепи, сцепления и звездочки при эксплуатации цепной пилы.
17. Глушитель: Уменьшает уровень шума и направляет
выхлопные газы при работе пилы.
18. Амортизационная пружина: Снижает уровень передачи
вибрации
на руки оператора.
19. Амортизационная резина: Снижает уровень передачи
вибрации на руки оператора.
20. Гайка с прорезью цепной шины: закрепляет боковую крышку
и направляющую шину.
21. Шипованный буфер (по заказу): Устройство, действующее
как ось поворота при контакте с деревом или бревном.
22. Кожух направляющей шины; Устройство для покрытия
направляющей шины и пильной цепи
при неработающем аппарате.
23. Кольцевой гаечный ключ Combi; Инструмент для удаления
или монтажа свечи зажигания и для натяжения пильной цепи.
24. Инструкция по эксплуатации; Прилагается к аппарату. Прочесть
перед эксплуатацией и хранить для последующего обращения
при изучении надлежащего, безопасного применения.
25. Наклейка предупреждения о горячей поверхности: Данная
наклейка указывает зоны сильного нагрева.
21
22
23
24
18
10
8
2
9
6
5
1
3
7
4
12
18
13
16
17
14
19
15
11
25
21
20
