UTILISATION
REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser l’agrafeuse en toute
sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de
ceux de votre agrafeuse.

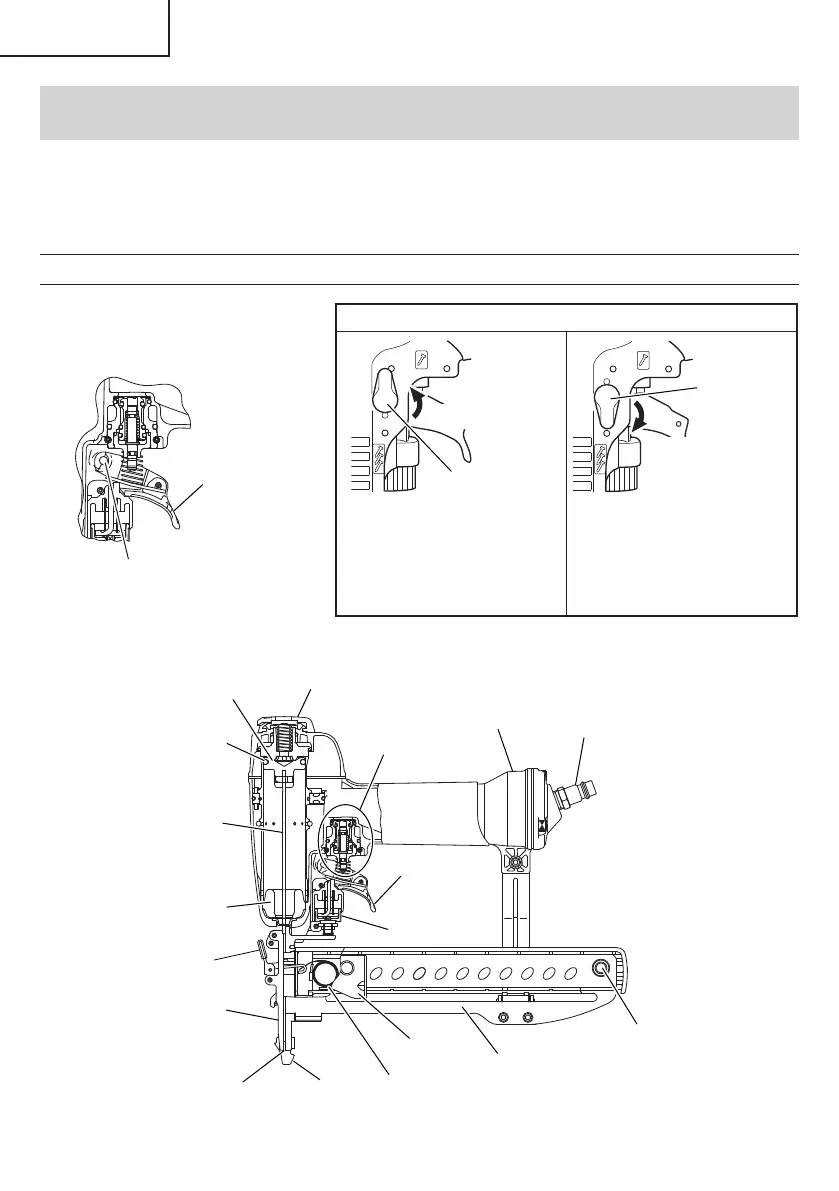

NOM DES PIECES
Amortisseur
Piston
Joint torique du piston
Lame d’entraînement
Levier-poussoir
Corps
Sectìon
de la valve
Magasin
Bouchon d’air
Alimenteur
d’agrafes
Dispositif d’alimenter
Tête de clouage (sortie)
Levier de verrouillage
Plague de guidage
Couvercle supérieur
Adjuster
Gâchette
Ressort à boudin
Gâchette
Dispositif de commutation
Vue agrandie de la section de la valve
Dispositif de commutation de l’opération d’agrafage
Dispositif de
commutation
Position relevée
Dispositif de
commutation
Position
abaissée
MÉCANISME DE
DÉCLENCHEMENT
SÉQUENTIEL UNIQUE
(Dispositif de commutation:
position relevée)
MÉCANISME DE
DÉCLENCHEMENT PAR
CONTACT
(Dispositif de commutation:
position abaissée)
28
