(5) 1 Sans toucher la gâchette, actionner le levier-
poussoir contre la pièce.
Tirer sur la gâchette.
□ L’AGRAFEUSE DOIT FONCTIONNER.
2 Retirer le doigt de la gâchette.
□ L’agrafeuse s’arrête de fonctionner (la lame
d’entraînement revient en haut).

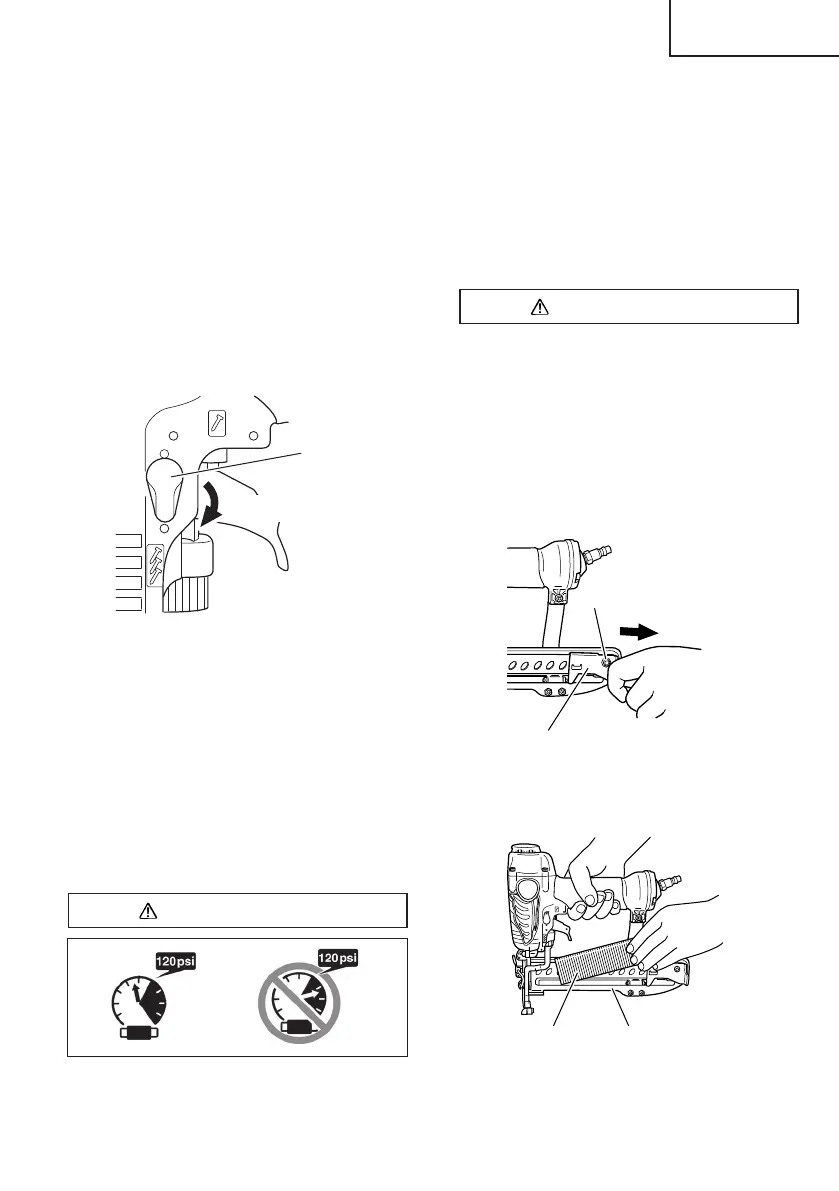

(6) Régler le dispositif de commutation sur la position
abaissée (MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT).
(Régler le dispositif de commutation sur la position
complètement abaissée, comme indiqué sur le
schéma. Sinon, il ne fonctionnera pas correctement.)
Dispositif de
commutation
Position abaissée
L’agrafeuse ne touchant plus la pièce, tirer sur la
gâchette.
Actionner le levier-poussoir contre la pièce.
□ L’AGRAFEUSE doit fonctionner.
(7) Si l’on ne remarque aucun fonctionnement anormal,
on pourra mettre des agrafes dans l’agrafeuse.
Enfoncer les agrafes dans un matériau du même type
que celui du travail proprement dit.
□ L’AGRAFEUSE doit fonctionner correctement.
REGLAGE DE LA PRESSION D’AIR
AVERTISSEMENT
● Ne pas dépasser 120 psi (8.3 bars
8.5 kgf/cm
2
)
Régler la pression d’air à la pression de travail
recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/
cm
2
) en fonction de la longueur des agrafes et de la dureté
du matériau.
La pression d’air correcte est la pression la plus basse
capable d’eff ectuer le travail. L’utilisation d’une pression
d’air supérieure à la pression nécessaire fatiguera
inutilement l’agrafeuse.
CHARGEMENT DES AGRAFES
AVERTISSEMENT
● Lors du chargement des agrafes dans
l’agrafeuse,
1) ne pas tirer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l’agrafeuse vers le bas.
(1) Tirer l'alimenteur d'agrafes vers l'arrière, et vérifi er
que le dispositif d’alimenter solidement rentré dans
l'orifi ce pour le dispositif d’alimenter de l'alimenteur
d'agrafes.
Dispositif d’alimenter
Alimenteur d’agrafes
(2) Placer la bande d’agrafes sur le magasin.
Vérifi er que la bande d’agrafes glisse en douceur sur
le magasin.
Agrafes Magasin
33
Français
000BookN3804AB3(S)US.indb33000BookN3804AB3(S)US.indb33 2015/12/2516:49:552015/12/2516:49:55
