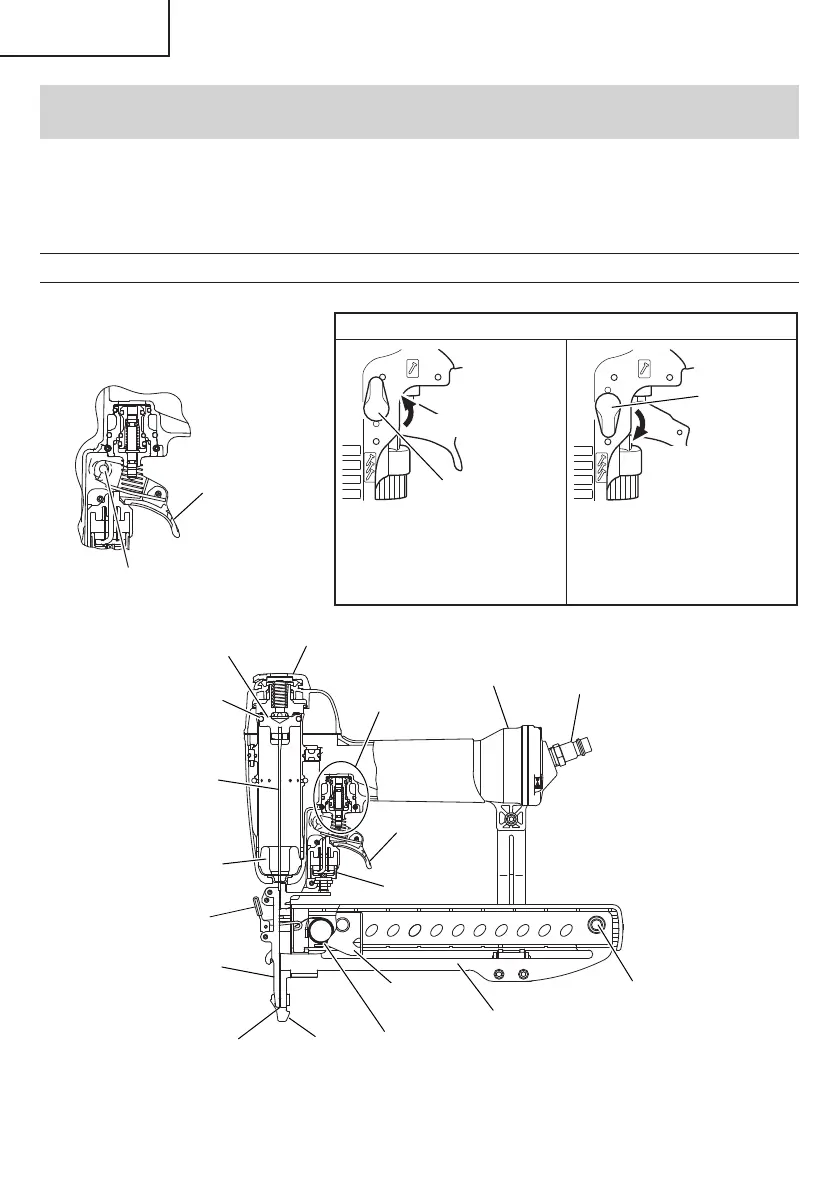

Amortiguador de
choques
Pistón
Anillo O del pistón
Cuchilla impulsora
Palanca
de empuje
Cuerpo
Parte de la válvula
Cargador
Toma de aire
Alimentador
de grapas
Dispositivo de ajuste
del alimentador
Cabeza de salida
de las grapas
Palanca de
bloqueo
Placa guía
Cubierta superior
Adjustador
Gatillo
Resorte de
cìnta
Gatillo
Dispositivo de conmutación
Vista ampliada de la parte de la válvula
Dispositivo de encendido de la operación de engrapado.
Dispositivo de
conmutación
Posición hacia arriba
Dispositivo de
conmutación
Posición
hacia abajo
MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE
(Switching device: upward
position)
MECANISMO DE ACTUACIÓN
POR CONTACTO
(Switching device: downward
position)
OPERACIÓN
NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad esta
grapadora.
Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su
propia grapadora.
NOMENCLATURA
48
Español
000BookN3804AB3(S)US.indb48000BookN3804AB3(S)US.indb48 2015/12/2516:49:562015/12/2516:49:56
