Hitachi PC-ARH1E - Procedimento de Verificação

PORTUGUÊS


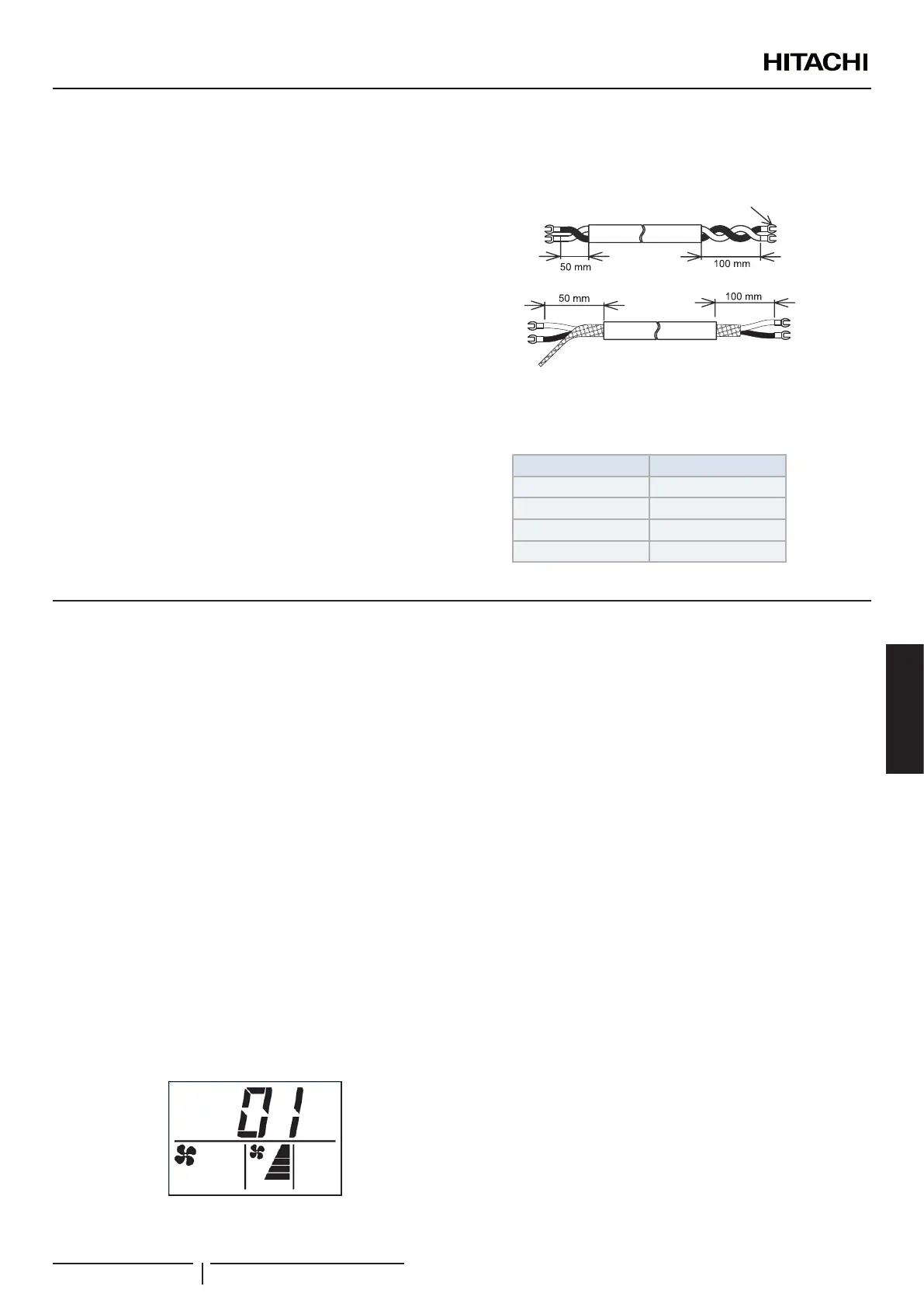

O cabo de comunicações deve ser fornecido no local
• OPÇÃO 1:
Cabo torcido com dois condutores 2 x 0,75 mm
2
(comprimento máximo de cabo de 200 m).
(Lado da placa de
terminais)
Terminal sem soldadura
(tipo x 1,25-3X)
(Lado do controlo
remoto)
• OPÇÃO 2:
Cabo blindado standard 2 x 0,75 mm
2
para ligação da
blindagem à terra no lado da caixa elétrica
(o comprimento máximo total de cabo é 200 m).
(Lado da placa
de terminais)
(Lado do
controlo remoto)

Cabo acessório opcional
Os cabos (cabo torcido 2 x 0,75 mm
2
) de comprimento
diferente são fornecidos como opção e incluem
conectores.
Cabo do controlo remoto (opção)
Modelo de cabo Comprimento (m)
PRC-10E1 10
PRC-15E1 15
PRC-20E1 20
PRC-30E1 30
4 PROCEDIMENTO DE VERIFICAÇÃO
O PC-ARH1E não dispõe de modo de teste de funcionamento.
O teste de funcionamento tem de ser efetuado a partir das
unidades exteriores.
1 Ligue a fonte de alimentação de todas as unidades interiores.
2 Os modelos com endereçamento automático demoram de 3
e5minparaconcluiraconguração.
3 Selecione o modo de teste de funcionamento a partir das
unidades exteriores.
4 Cancelamento do modo de teste de funcionamento
O modo de teste de funcionamento pode ser cancelado quando:
• O teste de funcionamento termina automaticamente após
duas horas de funcionamento.
• Cancelamento do teste de funcionamento a partir das
unidades exteriores.
• Pare o teste de funcionamento carregando o botão Run/Stop
(ligar/parar) do PC-ARH1E.
O número total de unidades interiores ligadas será indicado no
visor de temperatura.
? NOTA
Indicaçãonovisorquandoumaunidadeinteriorestáligada
Exemplo de quando uma unidade interior está ligada.
No caso de o número indicado de unidades ligadas ser incorreto,
devido a qualquer anomalia de transmissão, pode existir um
problema de ligação/endereçamento ou ruído elétrico. Neste
caso,desligueafontedealimentaçãoeveriqueoseguinte.
? NOTA
NÃOrepitaaoperaçãodeLIGAR/DESLIGARointerruptorprincipalantes
depassarem10s.
1 Fonte de alimentação de unidades interiores DESLIGADA ou
ligações incorretas
2 Ligação incorreta dos cabos entre unidades interiores ou
controlos remotos
3 Ajuste incorreto de comutador rotativo (ajuste sobreposto)
! CUIDADO
• O PC-ARH1E memoriza o modo de teste de funcionamento. As
unidades começarão a funcionar no modo de teste se o modo de
funcionamentonãoforcarregadoapartirdoequipamentodecontrolo
centralqueseráutilizadocomaunidadeapósotestedefuncionamento
ouapartirdocontroloremoto.
• Altere o modo de funcionamento utilizando estes dispositivos ou
consulte“7FUNÇÃOOPCIONAL”(Restriçãodealteraçãodomodo
defuncionamentoH3–00:Funcionamentoilimitado)apósotestede
funcionamento.
PROCEDIMENTO DE VERIFICAÇÃO
PMML0497 rev.1 - 12/2020
133
