DEUTSCH


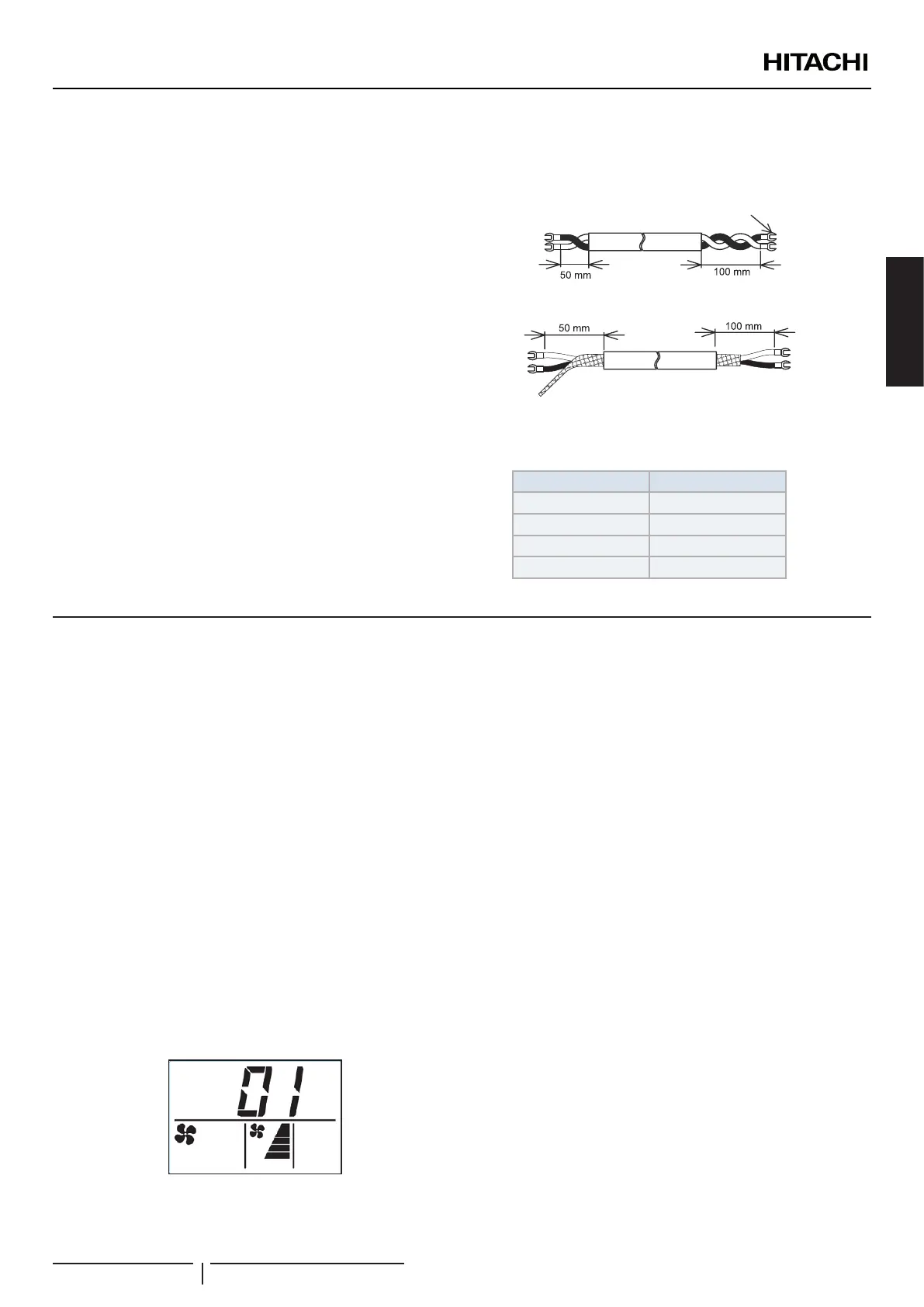

Das Verbindungskabel sollte vor Ort vorhanden sein
• OPTION 1:
Gedrilltes Kabel 2 x 0,75 mm
2
(max. Gesamtlänge 200 m).
(Anschlussleistenseite)
Lötfreie Klemme
(Typ x 1,25-3X)
(Fernbedienungsseite)
• OPTION 2:
Abgeschirmtes Standardkabel 2 x 0,75 mm
2
; Erdung an
der Schaltkastenseite des Kabels
(Max. Gesamtlänge 200 m).
(Anschlussleistenseite)
(Fernbedienungsseite)

Optionales Zubehörkabel
Die Kabel unterschiedlicher Länge (2 x 0,75 mm
2
gedrilltes Kabel) werden optional hergestellt und mit
Anschlüssen verbunden.
Fernbedienungskabel (optional)
Kabelmodell Länge (m)
PRC-10E1 10
PRC-15E1 15
PRC-20E1 20
PRC-30E1 30
4 PRÜFVERFAHREN
PC-ARH1E besitzt keinen Testlaufmodus.
Der Testlauf muss von den Außengeräten aus durchgeführt
werden.
1 Schalten Sie die Stromversorgung aller Innengeräte ein.
2 Modelle mit automatischer Adressierung brauchen drei bis
fünf Minuten bis der Einstellvorgang abgeschlossen ist.
3 Stellen Sie den Testlaufmodus an den Außengeräten ein.
4 Abbrechen des Testlaufmodus
Abbruch des Testlaufmodus:
• Der Testlaufmodus wird nach zwei Stunden automatisch
beendet.
• Abbruch des Testlaufmodus an den Außengeräten.
• Anhalten des Testlaufs durch Drücken der Taste Run/Stop auf
der PC-ARH1E.
Die Gesamtanzahl der angeschlossenen Innengeräte wird im
Temperaturdisplay angezeigt.
? HINWEIS
DisplayanzeigebeiangeschlossenemInnengerät
Beispiel mit einem angeschlossenen Innengerät.
Wenn die angegebene Anzahl der angeschlossenen Geräte
nicht korrekt ist, kann es Übertragungsstörungen durch falsche
Verkabelung/Adressierung oder Störgeräusche geben. Schalten
Sie in diesem Fall die Stromversorgung aus und überprüfen Sie
Folgendes.
? HINWEIS
Zwischen dem Ausschalten und Wiedereinschalten des Hauptschalters
MÜSSENmindestenszehnSekundenliegen.
1 Stromversorgung für das Innengerät ist nicht eingeschaltet
oder falsch angeschlossen.
2 Falscher Kabelanschluss zwischen Innengeräten oder
Steuerungen
3 Fehlerhafte Einstellung des Drehschalters (überlappende
Einstellungen)
! VORSICHT
• PC-ARH1E speichert den Testlaufmodus. Die Geräte starten den
Testlaufmodus,wenndieBetriebsartanderzentralenSteuerungnicht
geändertwurde,dienachdemTestlaufmitdemGerätverwendetwird,
sofernesnichtdieFernbedienungist.
• Ändern Sie die Betriebsart dieser Geräte oder suchen Sie weitere
Informationen unter Abschnitt „7 OPTIONALE FUNKTION“ (H3
Einschränkung des Betriebsartwechsels – 00: Eingeschränkter
Betrieb)nachdemTestlauf.
PRÜFVERFAHREN
PMML0497 rev.1 - 12/2020
55
