E-12

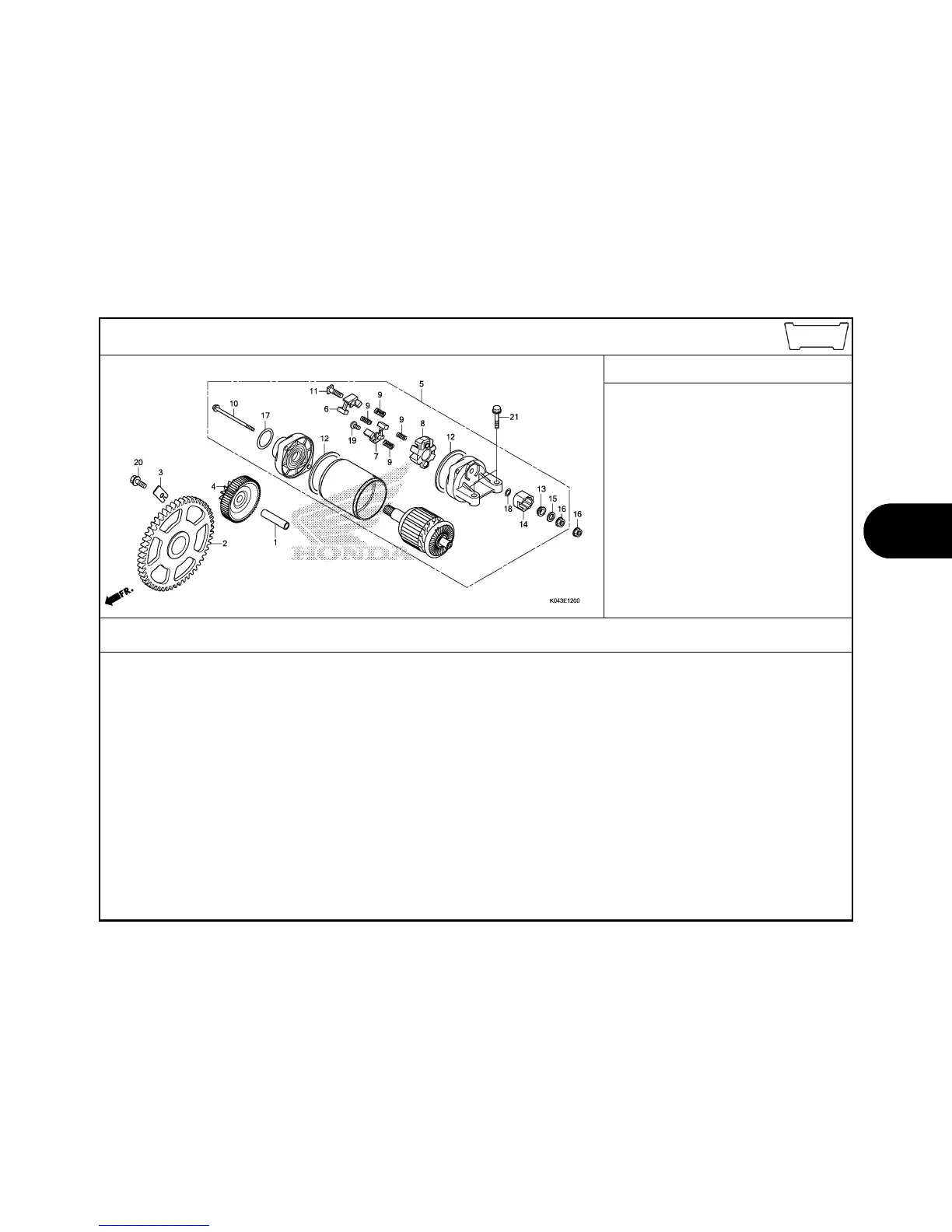

STARTER MOTOR
Ref.
No.
Part No. Description
Reqd. QTY
Parts catalogue code
NSS NSS
300 300A
D D
Serial No.
1 28102-ME9-000 PIN, 10X44 •••••••••••••••••• 1 1
2 28110-K04-930 GEAR COMP., STARTER DRIVEN
(52T)
1 1
3 28115-KTW-900 GUIDE, STARTING DRIVEN GEAR • 1 1
4 28131-K04-930 GEAR, STARTER REDUCTION
(62T/13T)
1 1
5 31200-KTW-B01 MOTOR ASSY., STARTER •••••••• 1 1
6 31201-MEW-921 BRUSH SET A, CARBON ••••••••• 1 1
7 31202-MEW-921 BRUSH SET B, CARBON ••••••••• 1 1
8 31203-MEW-921 HOLDER, BRUSH ••••••••••••••• 1 1
9 31204-MEW-921 SPRING, CARBON BRUSH •••••••• 4 4
10 31205-HP5-601 BOLT, SETTING ••••••••••••••• 2 2
11 31206-MEW-921 BOLT, TERMINAL •••••••••••••• 1 1
12 31207-HP5-601 RING •••••••••••••••••••••••• 2 2
13 31208-MEW-921 INSULATOR ••••••••••••••••••• 1 1
14 31209-MEW-921 STOPPER, TERMINAL ••••••••••• 1 1
15 31210-MEW-921 WASHER •••••••••••••••••••••• 1 1
16 90071-MB0-000 NUT-WASHER, 6MM ••••••••••••• 2 2
17 91309-425-003 O-RING, 24.4X3.1(ARAI) •••••• 1 1
18 91320-MB0-000 O-RING, 4X2 ••••••••••••••••• 1 1
19 93892-05012-08 SCREW-WASHER, 5X12 •••••••••• 1 1
20 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 1 1
21 95701-06025-00 BOLT, FLANGE, 6X25 •••••••••• 2 2
Ref.
No.
L.O.N.
(Relative ref. Number)
Description
F.R.T.
2 612120 GEAR, STARTER DRIVEN ••••••••• 1.6
4 612125 GEAR, STARTER REDUCTION •••••• 1.6
5 (17)
612105 MOTOR, STARTING •••••••••••••• 0.9
6 (7,8,9,12)
6121A4 TERMINAL, BRUSH(STARTER) ••••• 1.0
.NOTE: Same time for two units
D12
To Next Page
