33-00135EFS—07 6
INSTALACIÓN
IMPORTANTE
• El módulo de acceso remoto al equipo (ERM) no es compatible
con los tableros de zona RedLink.
• Para garantizar que el ERM reciba una señal inalámbrica en el
lugar de instalación deseado, siga los pasos 1 al 5 en la sección
de Cableado.
• Si el lugar tiene paneles de revestimiento de metal, la señal del
ERM puede verse afectada. Si no hay comunicación o la señal
tiene poca potencia, considere una ubicación diferente.
• Un Prestige (con EIM) o VisionPRO (con o sin EIM) solo permitirá
una de las siguientes configuraciones:
1) Incorporado con un ERM configurado a una sola caldera;
2) Incorporado con un ERM configurado a un solo compresor;
3) Incorporado con un ERM configurado a una sola caldera e
incorporado con un ERM configurado a un solo compresor.
Cableado
1. Compruebe que el suministro de energía eléctrica hacia el compre-
sor/caldera esté desconectado.
2. Retire la cubierta frontal aflojando el tornillo de la cubierta y
extrayéndola de la parte inferior del ERM.
3. Retire 3 o 4 pulgadas (7.6 cm o 10.2 cm) del revestimiento del
cable, seguidamente retire de 3/8 a 1/2 pulgada del aislante de
cada cable.

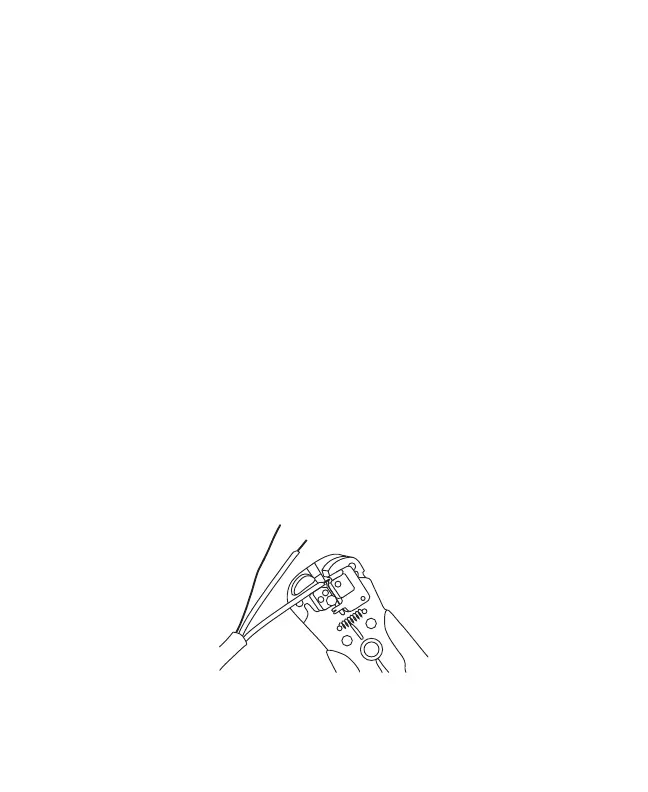

Fig. 4. Cable preparado para el cableado.
33-00135EFS_D.book Page 6 Friday, September 8, 2017 1:59 PM
