68-0137B—2 24

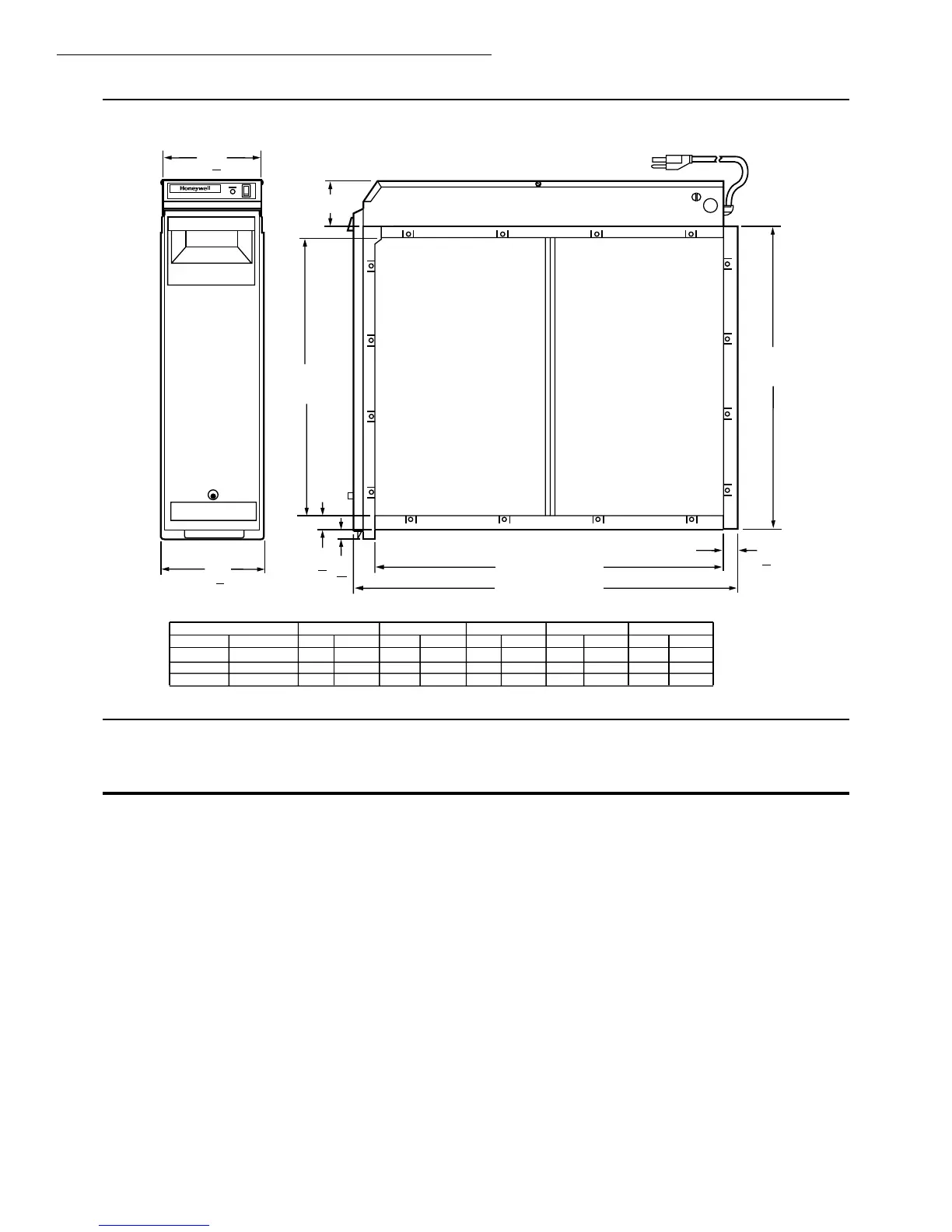

Fig. 2—Encombrements à l’installation du filtre à air électronique en mm (po).
F50F
FICHE TECHNIQUE • PLANIFICATION DE L’INSTALLATION
MF5867
DIMENSIONS DU FILTRE À AIR
PO
16 X 25
20 X 25
20 X 20
MM
406 X 635
508 X 635
508 X 508
DIM. A
14 7/16
18 7/16
18 7/16
367
468
468
DIM. B
16 3/16
20 3/16
20 3/16
411
513
513
23 1/4
23 1/4
18 1/4
DIM. C
591
591
457
DIM. D
25 1/2
25 1/2
20 1/2
648
648
521
DIM. C (VOIR TABLEAU)
DIM. D (VOIR TABLEAU)
DIM. B
(VOIR
TABLEAU)
DIM. A
(VOIR
TABLEAU)
7
8
22
5
8
16
[6 ]
3
4
172
7
8
22
POMM POMM
POMM POMM
DIM. E
(VOIR TABLEAU)
3
8
162
[6 ]
DIM. E
2 3/4
2 3/4
2 3/4
70
70
70
POMM
[ ]
[ ]
[ ]
ELECTRONIC AIR CLEANER
Planification de l’installation
APPLICATION
Le filtre à air électronique à haut rendement F50F
s’installe dans la gaine de reprise d’air dans un système
de chauffage, de refroidissement ou de ventilation à air
pulsé. Il élimine les particules contaminantes de l’air qui
le traverse comme la poussière, la suie, le pollen, la
fumée de tabac et les vapeurs de cuisson.
EXIGENCES POUR L’INSTALLATION
On doit installer le filtre à air pour que tout l’air qui
passe dans le système puisse circuler dans le filtre. Le
meilleur endroit est la gaine de retour d’air à côté du
compartiment de ventilation de façon à ce que le filtre à
air puisse aider à garder le moteur du ventilateur et les
serpentins de l’évaporateur propres.
IMPORTANT: Ne pas installer le filtre à air dans la
gaine d’air pulsé.
Pour que le nettoyage de l’air soit plus efficace, le
débit d’air doit être égal à la surface du filtre. Si la gaine
n’a pas le même encombrement que le boîtier du filtre à
air, installer des raccords de transition. Si la gaine est à
angle aigu juste avant le filtre à air, on recommande
d’utiliser des déflecteurs.
Applications avec un appareil de refroidissement
On devrait installer le filtre à air en amont du serpentin
de l’évaporateur. Le filtre à air aidera à garder le
serpentin propre et à réduire le nombre de visites de
maintenance.
Applications avec un humidificateur
On peut installer un humidificateur à évaporation en
amont du filtre à air. On devrait installer un
humidificateur atomiseur en aval du filtre à air même si
des minéraux d’eau dure se déposeront dans les pièces
4
