27 68-0137B—2
F50F
PLANIFICATION DE L’INSTALLATION • INSTALLATION
Déflecteurs
Si le filtre à air est installé près d’un coude ou d’un
raccord d’équerre, installer les déflecteurs à l’intérieur du
raccord pour distribuer l’air de façon plus uniforme à la
surface de la (des) cellule(s). Voir fig. 5.
Raccords de dérivation
Si le raccord entre la gaine et l’appareil dans un
système latéral laisse un espace de moins de 178 mm
(7 po) pour l’installation du boîtier du filtre à air ajouter
un raccord de dérivation au coude. Voir fig. 5.

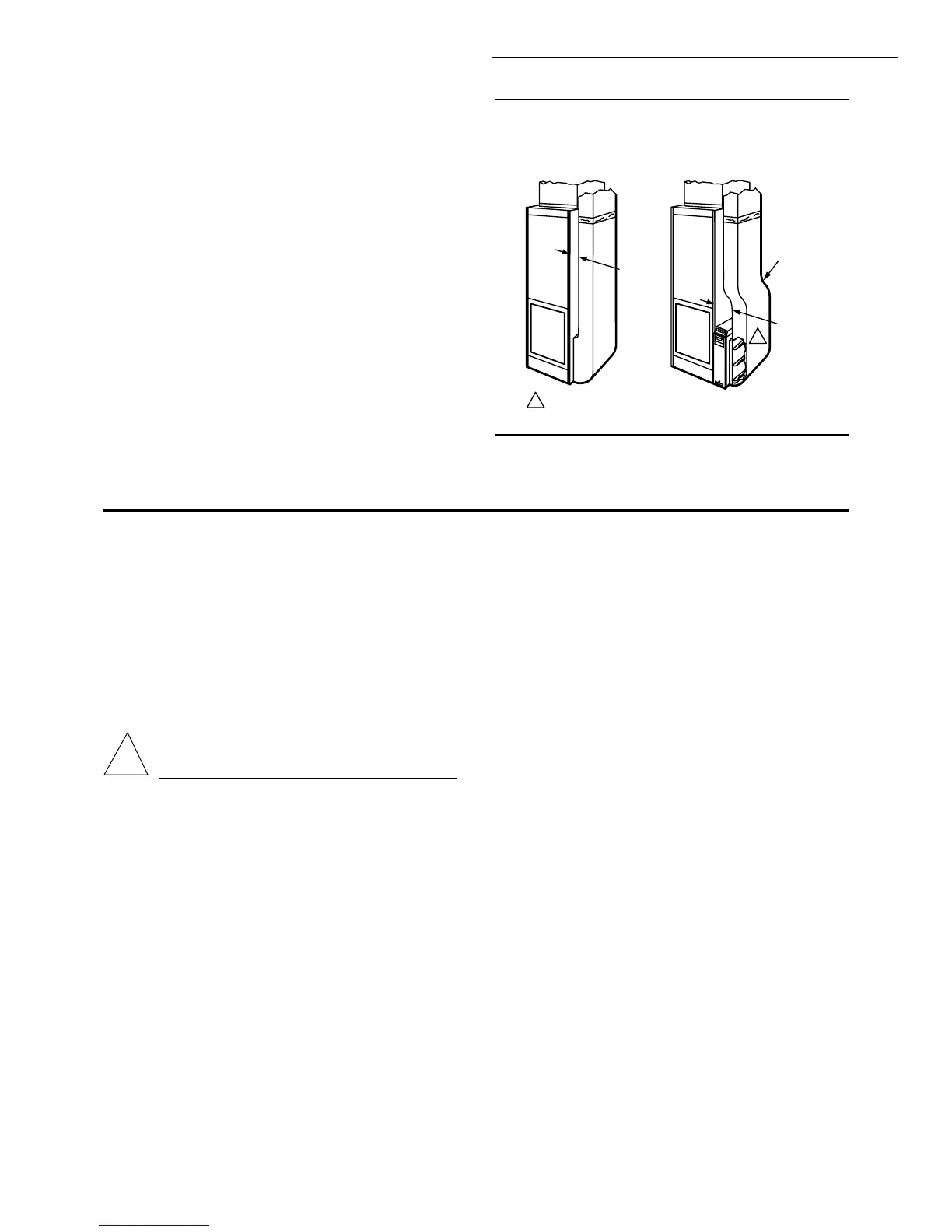

Fig. 5—Utilisation typique du raccord de
dérivation de la gaine pour donner de l’espace
au filtre à air.
Installation
POUR INSTALLER CE PRODUIT…
1. Lire attentivement les instructions. Le fait de ne pas
les suivre risque d’endommager le produit ou de
constituer un danger.
2. Vérifier les caractéristiques nominales spécifiées
dans les instructions indiquées sur le produit, et s’assurer
que celui-ci correspond bien à l’application prévue.
3. L’installateur doit être un technicien d’expérience
ayant reçu la formation pertinente.
4. Une fois l’installation terminée, vérifier le
fonctionnement du produit comme indiqué aux présentes
instructions.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE.
PEUT CAUSER UN CHOC ÉLECTRIQUE
OU ENDOMMAGER L’ÉQUIPEMENT.
Ne pas brancher l’alimentation avant d’avoir
terminé l’installation.
DÉBALLER LE FILTRE À AIR ÉLECTRONIQUE
■■ S’assurer que tous les composants sont compris. Le
filtre à air électronique est expédié assemblé. L’appareil
comprend un boîtier en acier galvanisé, un bloc
d’alimentation avec un interrupteur et une lampe-témoin,
une ou deux cellules et un ou deux préfiltres selon le
modèle, une porte d’accès munie d’un bouton d’essai et
la documentation nécessaire.
■■ Le W8600E (en option), le matériel d’installation et la
notice d’installation doivent être commandés séparément.
NETTOYER LE COMPARTIMENT DU
VENTILATEUR
■■ Retirer et mettre de côté le filtre actuel de l’appareil
de chauffage.
■■ Nettoyer à fond le compartiment du ventilateur.
■■ Si cela est possible, passer l’aspirateur dans le système
de gaines pour éliminer la poussière accumulée dans une
maison déjà construite ou la saleté due à la construction
d’une maison nouvellement construite. Le filtre à air
électronique ne peut éliminer la poussière accumulée dans
le compartiment du ventilateur et les gaines de distribution.
■■ Vérifier s’il n’y a pas de la poussière sur les bordures
des lames du ventilateur de l’appareil de chauffage. Les
nettoyer au besoin. Le ventilateur n’aura pas le
rendement prévu en pi
3
/min si les lames sont sales.
FIXER LE BOÎTIER À L’APPAREIL DE
CHAUFFAGE
REMARQUE: Cette marche à suivre illustre l’installation
d’un filtre sur le côté d’un appareil de chauffage
Highboy. Il faudra peut-être adapter la marche à suivre
s’il s’agit d’un autre système.
■■ Retirer et mettre de côté la porte d’accès, la (les)
cellule(s) et le(s) préfiltre(s).
■■ Aligner le boîtier sur l’ouverture pour la reprise d’air.
■■ Percer une ouverture dans l’appareil de chauffage afin
qu’elle corresponde à celle du filtre à air.
■■ Installer un raccord de transition si les ouvertures de
l’appareil de chauffage et du filtre ont des diamètres
différents. Voir fig. 4.
■■ Placer des blocs sous le boîtier pour que l’appareil soit
bien soutenu et de niveau. Le pied de fixation de 16 mm
(5/8 po) sur la plaque charnière du boîtier assure l’espace
minimal nécessaire à la charnière de la porte d’accès.
!
7
MF5627
ESPACE
DE MOINS
DE 178 mm
[7 in.]
RACCORD
DE
DÉRIVATION
ESPACE
D’AU MOINS
DE 178 mm
[7 in.]
1
1 LES DÉFLECTEURS AIDENT À DISTRIBUER L’AIR
DE FAÇON PLUS UNIFORME.
ELECTRONIC AIR CLEANER
