68-0137B—2 32
F50F
INSTALLATION • FONCTIONNEMENT • VÉRIFICATION

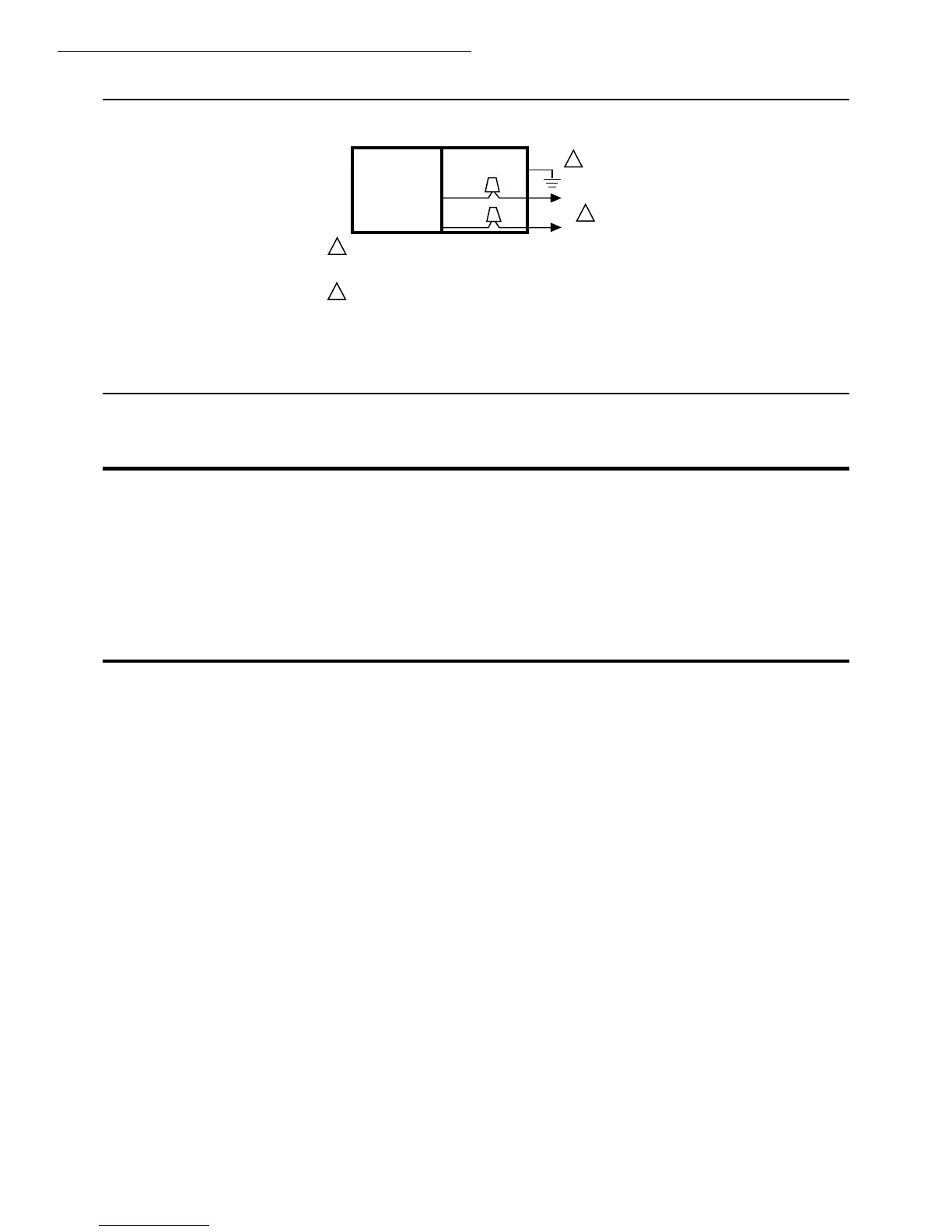

Fig. 16—Raccordement du filtre à air électronique.
FILTRE À AIR
ÉLECTRONIQUE
BOÎTE DE
JONCTION
NOIR
BRUN
ALIMENTATION. FOURNIR UN DISPOSITIF DE COUPURE
ET UNE PROTECTION CONTRE LES SURCHARGES
AU BESOIN.
LE FILTRE ÀIR PEUT ÊTRE ISOLÉ DU CIRCUIT DU SYSTÈME
DE CONDITIONNEMENT D’AIR À MOINS QUE LES CODES
LOCAUX EXIGENT L’UTILISATION DU MÊME CIRCUIT. TOUT
CIRCUIT ELECTRIQUE RÉSIDENTIEL PEUT ALIMENTER
LE FILTRE À AIR, PEUT IMPORTE LES CARACTÉRISTIQUES
NOMINALES DU SYSTÈME DE CONDITIONNEMENT D’AIR.
MF5707
2
1
2
L1 (SOUS
TENSION)
L2
1
Fonctionnement
Premièrement, les grosses particules (charpie, poils)
sont captées par le(s) préfiltre(s). Par la suite, l’air pollué
passe dans le champ électrique haute tension autour des
fils ionisants. Toutes les particules reçoivent une
décharge électrique. L’air passe par ensuite dans les
plaques collectrices, qui sont simultanément positives et
négatives, ce qui crée un champ électrostatique uniforme.
Étant donné que les contraires s’attirent, les particules
ionisées collent aux plaques ayant une charge contraire.
À la sortie du filtre à air, l’air propre contient très peu de
particules. Chaque fois que l’air circule dans le F50F, la
quantité de particules diminue.
Vérification
VÉRIFIER L’INSTALLATION
S’assurer que:
• les déflecteurs et les raccords de transition sont
bien installés;
• les joints en tôle entre le filtre à air et l’appareil de
chauffage sont scellés;
• tous les raccords en tôle ont été effectués;
• le filtre original a été retiré et que le compartiment
du ventilateur a été nettoyé;
• si un humidificateur atomiseur est installé en amont
du filtre à air, un filtre jetable pour appareil de
chauffage est installé entre l’humidificateur et le
filtre à air;
• l’air extérieur, s’il y a lieu, est mélangé avec l’air
repris ou chauffé au besoin avant qu’il puisse
atteindre le filtre à air;
• les flèches de débit d’air sur la cellule électronique
pointent vers le bas;
• le(s) préfiltre(s) est du côté amont de la (des)
cellule(s) électronique(s);
• la poignée de la cellule font face à l’extérieur;
• la (les) cellule(s) et le(s) préfiltre(s) sont propres
et secs;
• les raccordements du W8600E (s’il y a lieu) sont
bien faits.
VÉRIFIER LE FONCTIONNEMENT DU FILTRE
À AIR
Une fois tous les composants en place, mettre sous
tension le filtre à air et le ventilateur du système. Vérifier
les points suivants:
1. La lampe-témoin près de l’interrupteur est allumée.
Si le filtre comprend un W8600E, vérifier également le
panneau mural et s’assurer que le voyant ON est allumé.
Le voyant CHECK s’allumera, s’il y a un problème avec
l’alimentation haute tension.
2. Fermer le ventilateur du système. La lampe-témoin
devrait s’éteindre après quelques secondes. La lampe-
témoin indique que le filtre à air est en marche et que
l’alimentation haute tension fonctionne comme prévu.
3. Remettre en marche le ventilateur du système. Une
fois le filtre à air sous tension, appuyer sur le bouton
d’essai. Le déclic indique que la tension du collecteur
atteint la (les) cellule(s). Dans le cas du filtre à air avec
un W8600E, le voyant CHECK s’allumera.
4. Avec un ventilateur à vitesses multiples, répéter les
étapes 1 à 3 pour chaque vitesse.
5. Si le fonctionnement ne correspond pas à la
présente description, consulter la section Dépannage.
