Montage- und Bedienungsanleitung Tagalarm-Plus BUS-216

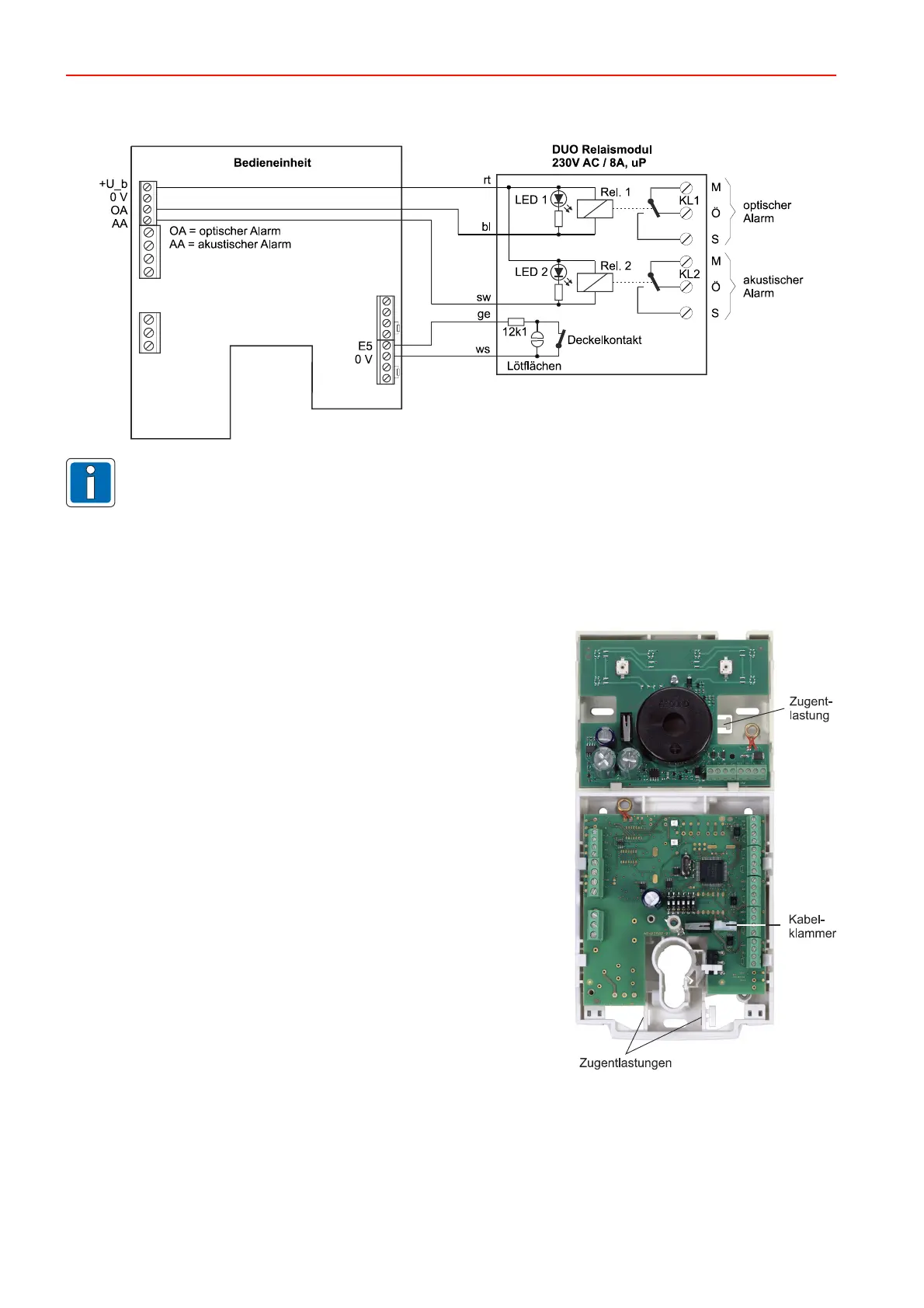

7.3 DUO Relaismodul an Tagalarm
Bei einer Montage gemäß Kap. 4.2.3 (DUO Relaismodul in uP-Dose hinter dem Tagalarm) entfällt der
Anschluss des Deckelkontaktes.
8. Endmontage
Gehäuse schließen
- Befestigen Sie die Anschlussleitungen mittels Kabelbinder an den
Zugentlastungen und ggf. an der Kabelklammer.
Bei der kombinierten Montage von Bedieneinheit und Alarmeinheit, Reihen-
folge für die Montage der Gehäuseoberteile beachten:
- Zuerst Gehäuseoberteil der Bedieneinheit, im Gehäuseboden (oben)
einhängen und dann über den Schließzylinder auf den Gehäuseboden
stülpen.
- Anschließend Gehäuseoberteil der Alarmeinheit über den Gehäuseboden
aufsetzen und nach unten gegen die Bedieneinheit schieben.
- Die Gehäuseschrauben an der Ober-, bzw. Unterseite der Gehäuse
handfest anziehen.
Gehäuse verplomben
Das Gehäuse ist nach ordnungsgemäßer Montage, Anschluss,
Programmierung und Austesten der Anlage zu verplomben. Stellen Sie
sicher, dass das Gehäuse richtig verschlossen und verschraubt ist. Für die
Verplombung werden die beiliegenden Kunststoffplomben in die
Schraubenöffnungen auf der Unterseite des Gehäuses eingedrückt.
Danach ist die Verplombung zu reinigen (fettfrei) und mit dem Aufkleber
(Aufdruck VdS) abzudecken. Nach Einbringen der Kunststoffplomben kann
das Gehäuse ohne Zerstörung der Plomben nicht mehr geöffnet werden.
