Honeywell TL8100 Installation Instructions

TL8100 TERMOSTATO PROGRAMABLE
69-2017EFS—01 2
3. CABLEADO DEL
TERMOSTATO

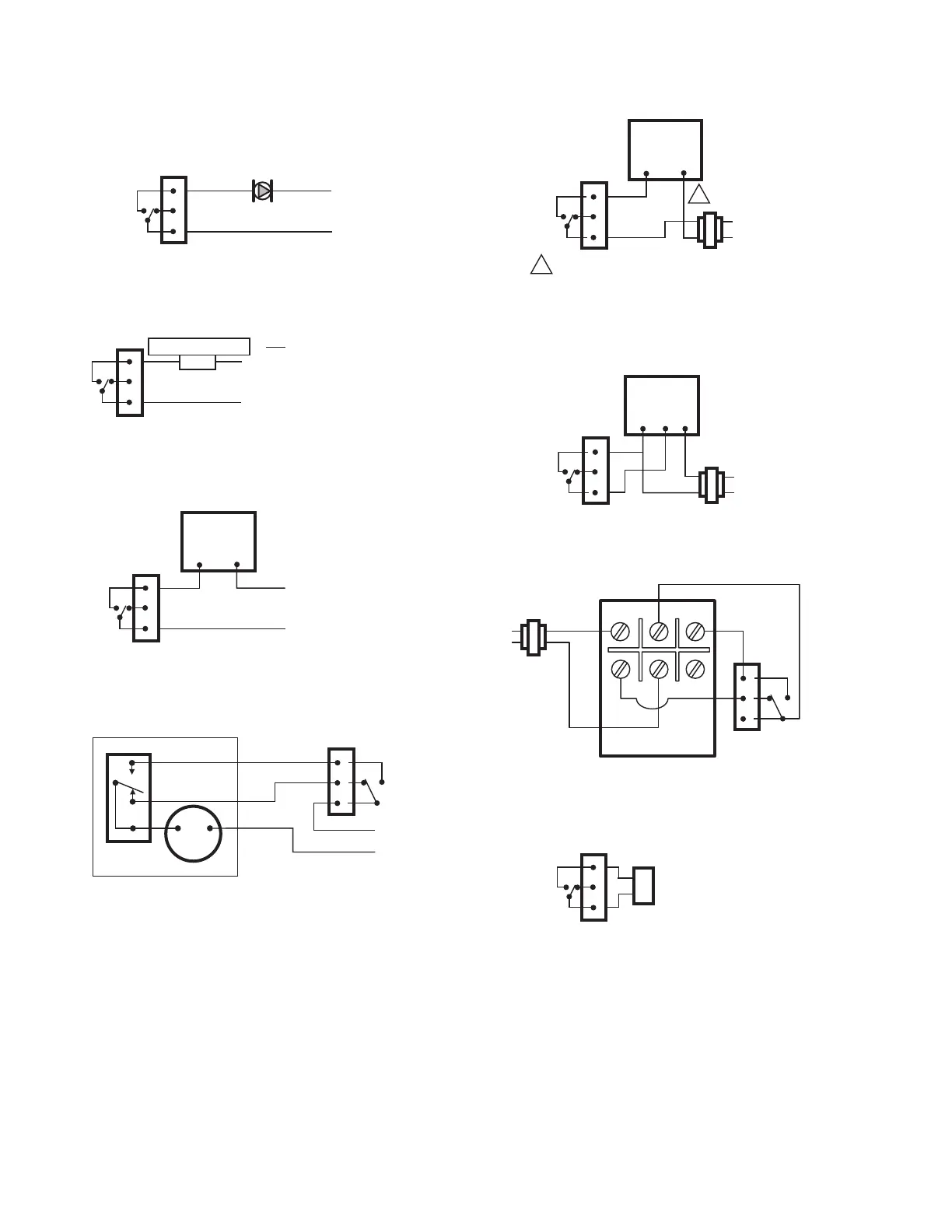

Fig. 3. Diagrama de cableado de un circulador de voltaje
de línea.
Fig. 4. Diagrama de cableado de un calentador eléctrico
de voltaje de línea.
Fig. 5. Diagrama de cableado de una válvula de voltaje de
línea (V4043 o similar).
Fig. 6. Diagrama de cableado de una válvula de 3 cables,
de voltaje de línea (V4044 o equivalente); la V8044 se
puede usar con corriente de 24 V CA.
Fig. 7. Diagrama de cableado de una válvula de 2 cables,
de 24 V CA (V8043A,E o equivalente).
Fig. 8. Diagrama de cableado de la V8043F de 24 V CA.
Fig. 9. Diagrama de cableado de una válvula de 1311 de
White Rogers.
Fig. 10. Diagrama de cableado de un sistema de
calefacción o panel de zonas hidrónico de 24 V CA.
Cableado del control remoto
El termostato tiene una entrada para conectarlo a un sistema
domótico o a un sistema de control remoto. Cuando se recibe
una señal en esta entrada, el termostato pasa a modo Vaca-
ciones. Cuando la señal se interrumpe, el termostato vuelve a
su modo original. Ver la Fig. 11.
1
3
MS29965
L
L
N
120 V CA o 240 V CA
CARGA INDUCTIVA MÁXIMA DE 2 AMP
2
TL8100
1
3
MS29966
L
G
G
N
120/240 V CA
CARGA RESISTIVA MÁXIMA DE 5 AMP
L
N
CALENTADOR ELÉCTRICO
2
TL8100
1
3
MS29967
L
N
120/240 V CA
CARGA INDUCTIVA MÁXIMA DE 2 AMP
2
V4043
L
N
TL8100
1
3
2
MS29968
ROJO
AZUL
AMARILLO
MOTOR
V4044 O V8044
OPERADOR DE VÁLVULA
L
N
TL8100
1
3
MS29977
C
R
2
V8043A, E
L
N
CONECTE LOS CABLES NEGROS EN LA V8043A
Y LOS CABLES AMARILLOS EN LA V8043E.
1
1
TL8100
1
3
M29978
C
R
2
V8043F
L
N
TH, TR
TH
TR
TL8100
1
3
2
TL8100
2
5
4
6
1
3
1311
C
R
M29970
L
N
MS29971
W
R
SISTEMA DE
CALEFACCIÓN O T,
T EN PANEL
1
3
2
TL8100
