TL8100 THERMOSTAT PROGRAMMABLE
3 69-2017EFS—01
Fig. 11. Câblage d'un système résidentiel automatisé.
4. CONFIGURATION DU
THERMOSTAT
Le Tableau 1 illustre la configuration des interrupteurs au dos
du module avant. Les réglages par défaut sont indiqués dans
les cellules grisées.
Mode de contrôle de température
Choisir le mode adaptatif proportionnel en plaçant
l'interrupteur n° 5 en position supérieure pour ces types de
systèmes.
• Systèmes de chauffage à eau chaude
• Systèmes à gaz, mazout ou électriques
• Chauffage rayonnant ou à convecteur
Voir le Tableau 2 pour régler les interrupteurs n° 1 et 2 au
mode adaptatif proportionnel.
Choisir le mode conventionnel en plaçant l'interrupteur n° 5 en
position inférieure pour ces types de systèmes :
• Appareil de chauffage ou chaudière à gaz ou à mazout
avec cycle de prébalayage de gaz de combustion de 30
secondes ou plus. Pour connaître le temps de purge des
gaz de combustion du système concerné, mesurer le
temps écoulé entre le moment où le thermostat transmet le
signal de commande de chauffage et le moment ou le
brûleur entre effectivement en service.
• Les systèmes sur lesquels l'utilisateur souhaite régler le
nombre de degrés de chute de la température ambiante
avant l'appel de chaleur du thermostat. En général, plus la
distribution de chaleur du système de CVCA est lente, plus
la valeur différentielle est petite.
• Lorsque plus d'un TL8100 est directement câblé à une
vanne de zone ou un circulateur de zone.
Voir le Tableau 3 pour régler les interrupteurs n° 1 et 2 au
mode conventionnel.

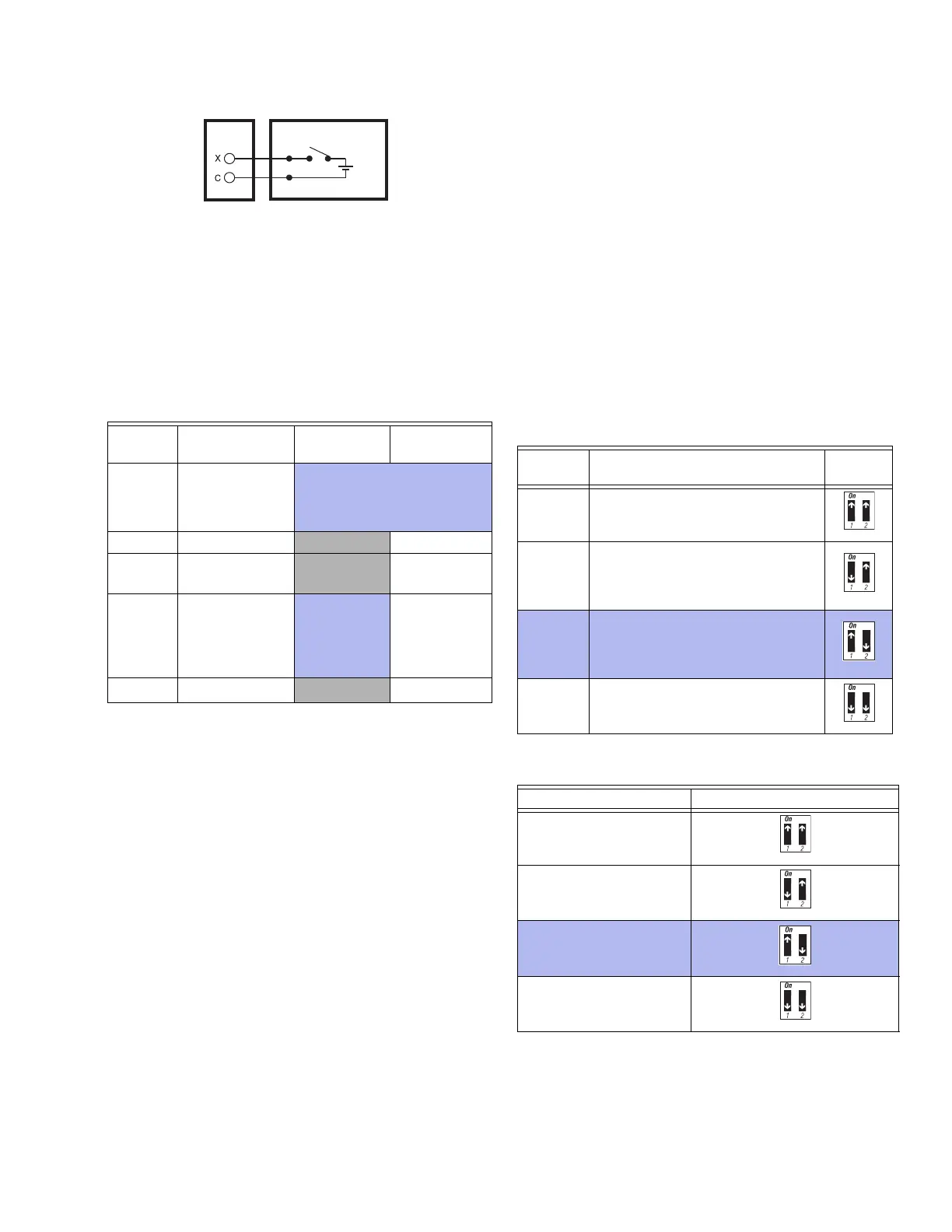

Tableau 1.
Interrupt
eurs Description Haut Bas
1 et 2
Durée du cycle
(proportionnel)
Zone morte
(classique)
Voir Tableau 2 et 3.
3 Affichage de l'heure
12h 24h
4
Affichage de la
température
a
a
À chaque changement de format d'affichage de l'heure, les
températures de confort et d'économie préréglées
reviennent aux réglages par défaut.
°F °C
5
Mode de régulation
de la température
Mode
Proportionnel
(voir “Mode de
contrôle de
température”)
Mode Classique
(voir “Mode de
contrôle de
température”)
6
Pompe d'injection
b
b
Dans les installations à eau chaude, il est recommandé de
mettre cette fonction en service pour activer la pompe une
minute toutes les heures afin d'éviter le grippage de la
pompe.
Désactiver Activer
SYSTÈME RÉSIDENTIEL
AUTOMATISÉ
12 V c.d.
± 10%
MF29972
TL8100
Tableau 2. Mode Proportional.
Durée du
cycle Type de chauffage Position
5 minutes
(12 CPH)
Pour les systèmes à cycles plus rapides.
10 minutes
(6 CPH)
Les appareils de chauffage muraux
électriques ou à carburant fossile, à air
pulsé électriques, à rayonnement ou à
convecteur.
15 minutes
(4 CPH)
Les systèmes à air forcé à carburant
fossile à efficacité standard ou les
systèmes à eau chaude à haute
température et à réponse rapide.
20 minutes
(3 CPH)
Les systèmes à carburant fossile haute
efficacité et les systèmes à eau chaude à
réponse lente.
Tableau 3. Mode Classique.
Différentiel Position
0,5 °F (0,3 °C)
0,7 °F (0,4 °C)
0,9 °F (0,5 °C)
1,1 °F (0,6 °C)
