TL8100 TERMOSTATO PROGRAMABLE
3 69-2017EFS—01

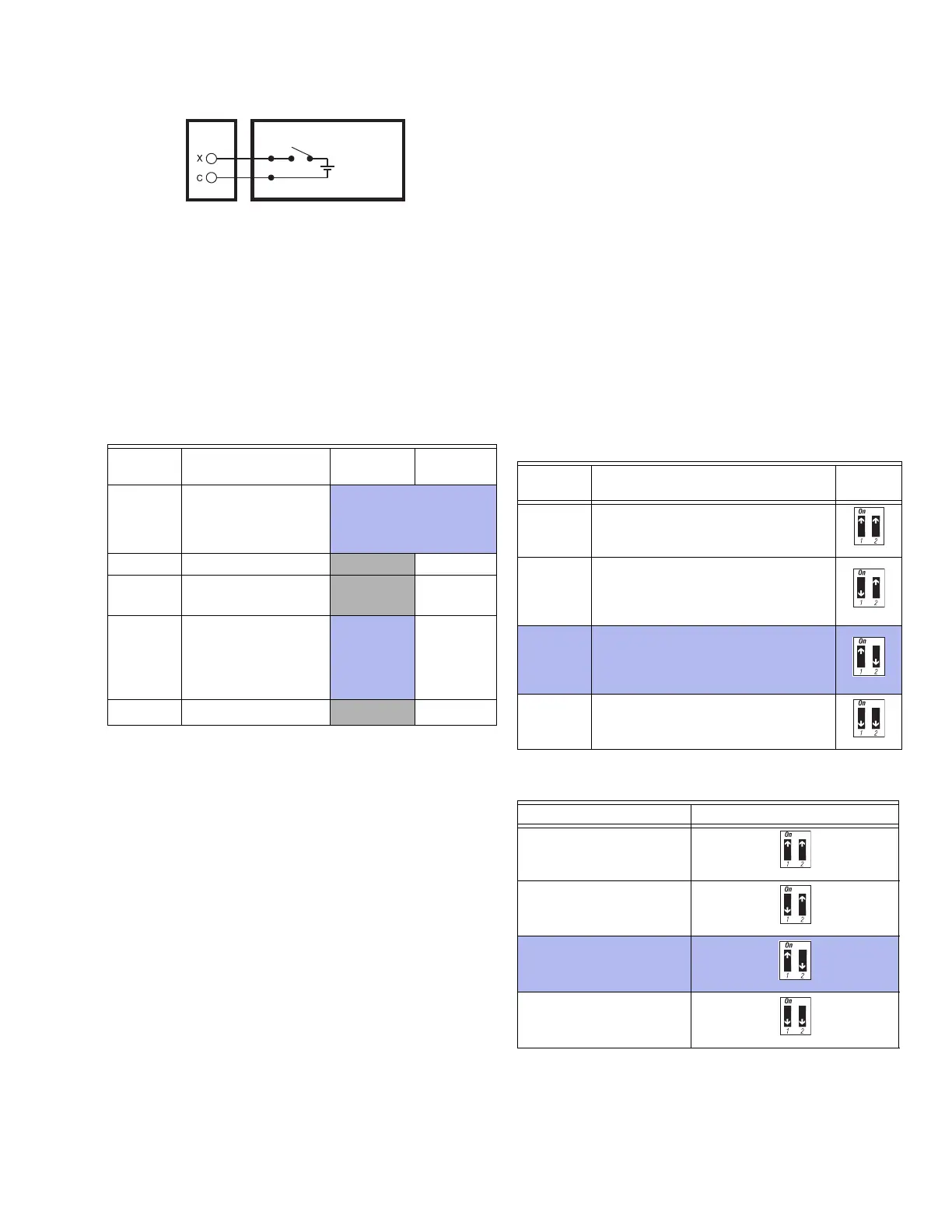

Fig. 11. Cableado de un sistema de automatización del
hogar.
4. CONFIGURACIÓN DEL
TERMOSTATO
En la Tabla 1 se muestra la configuración de los interruptores
en la parte posterior del módulo frontal. Las configuraciones
predeterminadas se detallan en las celdas sombreadas.
Modo de control de temperatura
Para elegir el modo proporcional adaptable de estos tipos de
sistemas, coloque el interruptor Nº 5 en la posición hacia
arriba.
• Sistemas de calentadores de agua caliente
• Sistema de calefacción eléctrico, a gas o a aceite
• Calefacción por convección o radiante eléctrica
Consulte la Tabla 2 para determinar los interruptores Nº 1 y Nº
2, y configurar el modo proporcional adaptable.
Para elegir el modo convencional de estos tipos de sistemas,
coloque el interruptor Nº 5 en la posición hacia abajo:
• Caldera o sistema de calefacción a gas o a aceite con un
ciclo de prepurga de gases de combustión de 30 segundos
o más. Para determinar la duración del ciclo de su sistema,
hay que medir el tiempo transcurrido entre el instante en
que el termostato envía la orden de encender la
calefacción hasta el instante en el que el quemador
realmente se enciende.
• Sistemas en los que el usuario desea configurar a cuántos
grados debe bajar la temperatura del aire antes de que el
termostato emita una orden de calefacción. Por lo general,
cuanto más lento distribuye el calor el sistema de
calefacción, ventilación y aire acondicionado, menor debe
ser el diferencial.
• Cuando se conectan más de un TL8100 directamente a
una válvula de zona o a un circulador de zona.
Consulte la Tabla 3 para determinar los interruptores Nº 1 y Nº
2, y configurar el modo convencional.
Tabla 1.
Conmuta-
dores Descripción Arriba Abajo
1 y 2
Longitud del ciclo
(proporcional)
Banda muerta
(convencional)
Vea la Tabla 2 y 3.
3 Visualización reloj
12H 24H
4
Visualización
temperatura
a
a
Cada vez que se cambia el formato de la visualización de la
temperatura, las temperaturas predefinidas de Confort y
Economía vuelven a sus valores por defecto.
°F °C
5
Modos de control de la
temperatura
Modo
Proporcional
(ver “Modo de
control de
temperatura”)
Modo
Convencional
(ver “Modo
de control de
temperatura”)
6
Protección de la bomba
b
b
Para instalaciones de agua caliente se recomienda activar
esta función, para poner en marcha la bomba durante un
minuto cada 24 horas y evitar su agarrotamiento.
Desactivada Activada
SISTEMA DE
AUTOMATIZACIÓN DEL HOGAR
12 V CD
± 10%
MS29972
TL8100
Tabla 2. Modo Proporcional.
Longitud
del ciclo Tipo de calefacción Posición
5 minutos
(12 CPH)
Para sistemas de ciclos más rápidos
10 minutos
(6 CPH)
Sistemas de calefacción de pared eléctri-
cos o de combustible fósil, calefacción de
aire forzado eléctrico, por convección o
radiante eléctrica
15 minutes
(4 CPH)
Sistemas de aire forzado de combustible
fósil de eficiencia estándar o sistemas de
agua caliente de respuesta rápida y alta
temperatura
20 minutos
(3 CPH)
Sistemas de combustible fósil y alta fre-
cuencia o sistemas de agua caliente de
respuesta lenta
Tabla 3. Modo Convencional.
Diferencial Posición
0,5 °F (0,3 °C)
0,7 °F (0,4 °C)
0,9 °F (0,5 °C)
1,1 °F (0,6 °C)
