TL8100 THERMOSTAT PROGRAMMABLE
69-2017EFS—01 2
3. RACCORDEMENT DU
THERMOSTAT

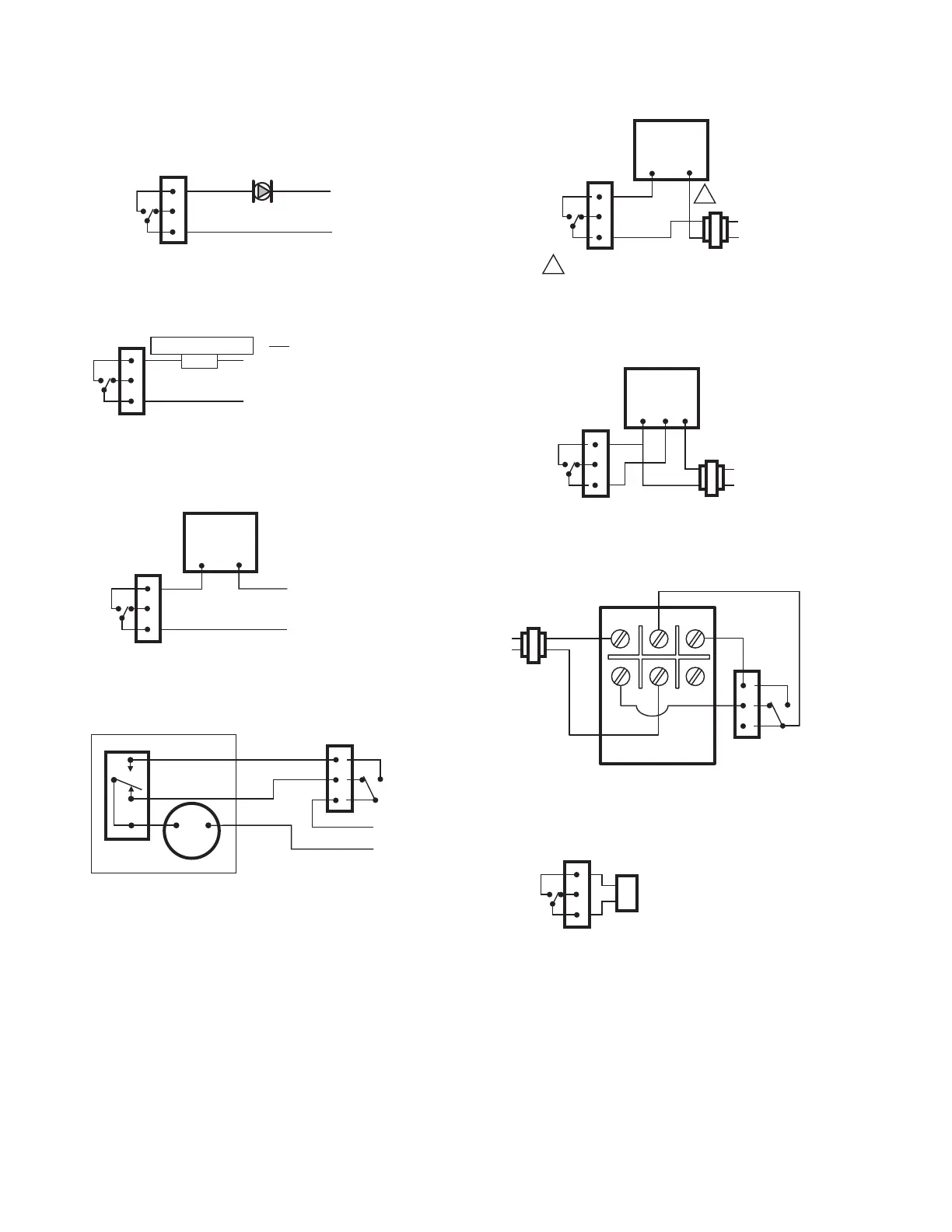

Fig. 3. Schéma de câblage pour un circulateur sur tension
secteur.
Fig. 4. Schéma de câblage pour un chauffage électrique
sur tension secteur.
Fig. 5. Schéma de câblage pour une vanne sur tension
secteur (V4043 ou similaire).
Fig. 6. Schéma de câblage pour une vanne à 3 fils sur
tension secteur (V4044 ou équivalente); le modèle V8044
peut être utilisé avec une tension de 24 V c.a.
Fig. 7. Schéma de câblage d'une vanne à deux fils de
24 V c.a. (V8043A,E ou équivalente).
Fig. 8. Schéma de câblage d'une vanne de 24 V c.a.
V8043F.
Fig. 9. Schéma de câblage pour la vanne 1311 White
Rogers.
Fig. 10. Schéma de câblage pour un appareil de chauffage
de 24 V c.a. ou un tableau de zonage à eau chaude.
Raccordement à une entrée à distance
Le thermostat dispose d'une entrée qui sert à le raccorder à
un système de domotique ou à une télécommande. Lorsque
cette entrée reçoit un signal, le thermostat passe en mode
Vacances. Lorsque le signal est interrompu, le thermostat
revient à son mode de fonctionnement d'origine. Voir Fig. 11.
1
3
MF29965
L
L
N
120 V c.a. OU 240 V c.a.
CHARGE INDUCTIVE DE 2 A MAX.
2
TL8100
1
3
MF29966
L
G
G
N
120/240 V c.a.
CHARGE RÉSISTIVE DE 5 A MAX.
L
N
CHAUFFAGE ÉLECTRIQUE
2
TL8100
1
3
MF29967
L
N
120/240 V c.a.
CHARGE INDUCTIVE DE 2 A MAX.
2
V4043
L
N
TL8100
1
3
2
MF29968
ROUGE
BLEU
JAUNE
MOTEUR
V4044 OU V8044
ACTIONNEUR DE VANNE
L
N
TL8100
1
3
MF29977
C
R
2
V8043A, E
L
N
CONNECTER LES FILS NOIRS DU V8043A
ET LES FILS JAUNES DU V8043E.
1
1
TL8100
1
3
M29978
C
R
2
V8043F
L
N
TH, TR
TH
TR
TL8100
1
3
2
TL8100
2
5
4
6
1
3
1311
C
R
M29970
L
N
MF29971
W
R
APPAREIL DE CHAUFFAGE
SUR T, T SUR TABLEAU
1
3
2
TL8100
