Deje la cuchilla sobre una superficie plana y verifique que
no esté deformada (consulte la Figura 4-14 y la Figura 4-15).
Sustituya cualquier cuchilla que esté deformada.
Sustitución de las cuchillas de la cortadora de césped
IMPORTANTE: Consulte la sección Seguridad de este man-
ual para obtener información de seguridad sobre la manipu-
lación de las cuchillas.
Se precisa una llave de 15/16" para extraer el tornillo pri-
sionero de 5/8" que sujeta la cuchilla al eje de husillo. NOTA:
Hustler
®
Turf Equipment dispone de una herramienta de
retención de cuchillas (número de pieza 381442). Está
diseñada para evitar que las cuchillas giren cuando se
extraen o montan en el eje. Póngase en contacto con su rep-
resentante de Hustler
®
Turf Equipment para obtener más
información.
No vuelva a utilizar pernos del eje si la rosca de estos está
rasgada, desgastada o socavada. Apriete los pernos en los
ejes al par de apriete de 160,0 N•m cuando vuelva a montar
las cuchillas.
Las arandelas adecuadamente comprimidas mantienen la
carga de compresión correcta en las cuchillas. Sustituya las
arandelas si están resquebrajadas o aplastadas.

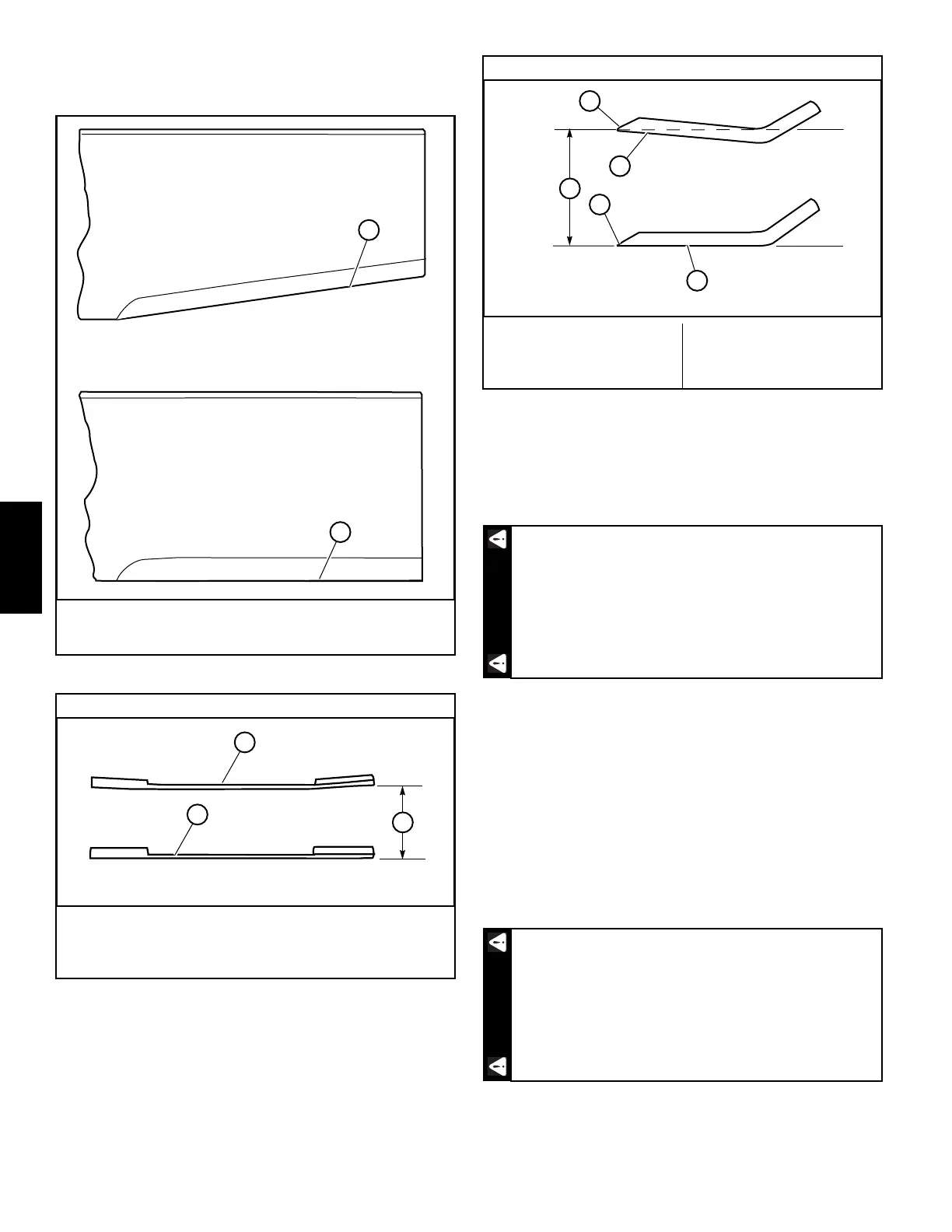

A. Patrón de reafilado
B. Borde original
Figura 4-13
Comparación de cuchillas combadas y rectas
A. Cuchilla combada
B. Cuchilla recta
C. Plano de corte
Figura 4-14
No reafilar al patrón original (más abajo). Es más
fácil obtener un borde de corte recto siguiendo el
patrón del reafilado mostrado más arriba.
A
B
A
B
C
Vista final de cuchillas, comparación entre cuchillas.
A. Borde de corte torcido
(reemplazar)
B. Borde de cuchilla recta
C. Plano de corte
D. Borde de corte
Figura 4-15
Las cuchillas de la cortadora de césped son afila-
das y pueden cortar. Envuelva las cuchillas o use
guantes y extreme las precauciones al realizar el
mantenimiento de las mismas.
Si no aprieta el perno al par correcto, podría oca-
sionar la pérdida de la cuchilla, lo cual provocaría
lesiones graves.
A
C
D
D
B
ADVERTENCIAADVERTENCIA
