RÉV A 4-12 606834CE
CZ
DA
DE
EN
ES
FR
IT
NL
PT
SV

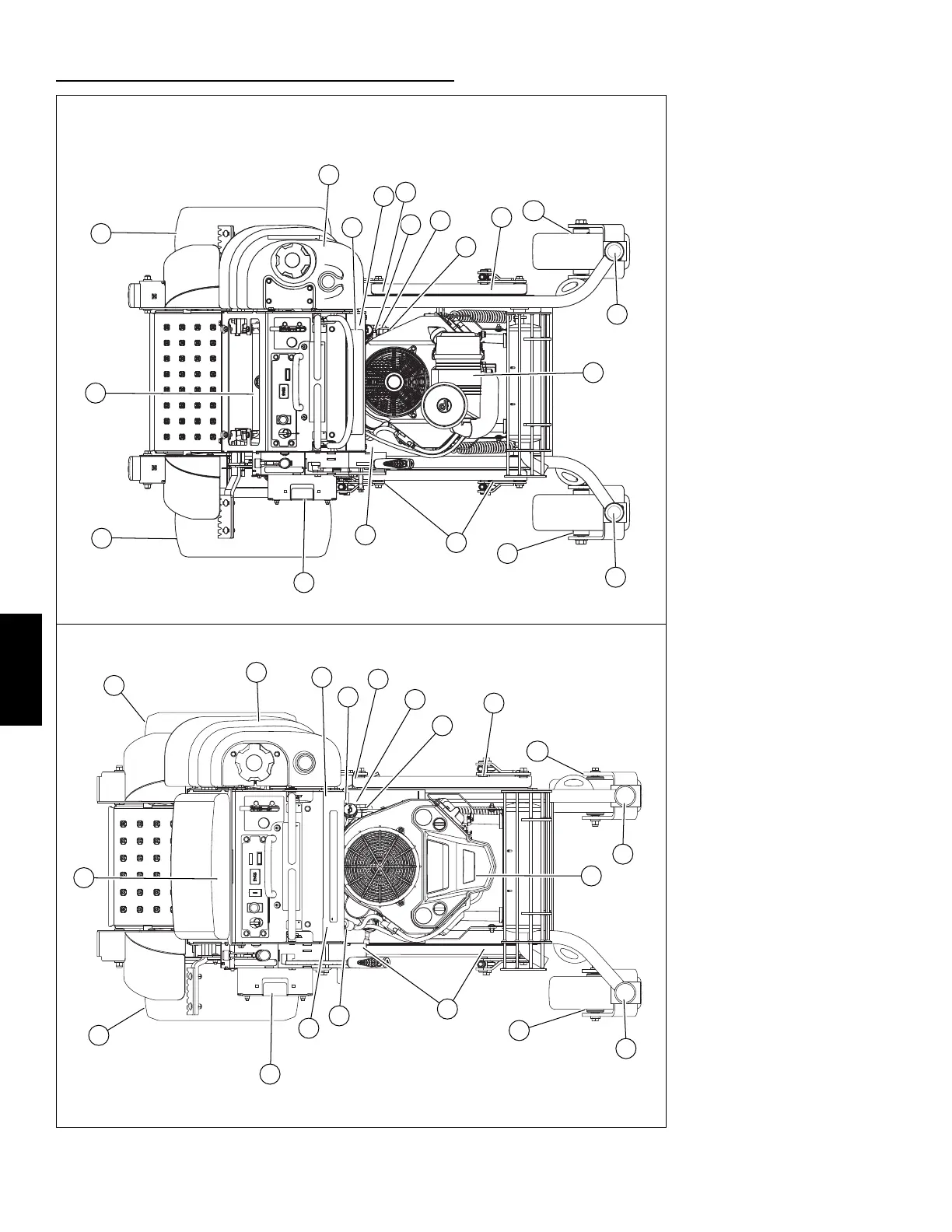

Schéma de localisation des points de maintenance
Figure 4-18
1. Auge et remplissage d’huile
moteur
2. Filtre à carburant
3. Filtre à air du moteur
4. Bouchon de vidange d’huile
moteur
5. Batterie
6. Réservoirs à carburant
7. Réservoir d'huile hydraulique
8. Filtre à huile hydraulique
9. Embouts de graissage des paliers
de roue de terrage (2)
10. Filtre à huile moteur
11. Embouts de graissage des leviers
de réglage de la hauteur du pla-
teau de coupe (4)
12. Pneu de roue motrice
13. Filtre du dispositif de recyclage
des vapeurs du réservoir
14. Courroie de pompe
15. Embouts de graissage des bras
directeurs du plateau (2)
16. Courroie de plateau
17. Embout de graissage du carter de
fusée (3)
18. Lames
19. Roulement conique pour la
fourche
Figure 4-19
48" avec moteur Kawasaki
1
2
3
5
6
7
9
9
10
13
11
11
4
8
11
19
19
12
12
36" avec moteur Kawasaki
1
2
3
5
6
7
9
9
10
13
11
11
4
8
12
12
11
19
19
