dans le trou de hauteur de coupe désiré. Faire glisser le levier
de réglage en hauteur du plateau de coupe hors de la posi-
tion de transport, puis le déplacer jusqu’à ce qu’il s’appuie
contre la goupille de réglage. Figure 3-12
Pour transporter la tondeuse, tirer le levier de réglage de la
hauteur du plateau de coupe vers le haut et l’enclencher dans
le plateau de coupe en position de transport. De même, pen-
dant le chargement ou le déchargement de la tondeuse sur
un camion ou une remorque, mettre le plateau de coupe en
position de transport.
Roues anti-décapage
Les roues anti-dégazonnement sont de type standard sur le
plateau de 122cm. Ces roues sont conçues pour minimiser
le dégazonnement lorsque la tonte a lieu sur un terrain acci-
denté et irrégulier. Figure 3-13
Les roues anti-dégazonnement peuvent être installées
dans deux positions. Lorsque la roue est installée sur l’orifice
inférieur, elle se trouve 5,08cm (2,00po) sous les lames de la
tondeuse. Ce réglage est conseillé pour tondre à une hauteur
de coupure de 6,35cm (2,50po) ou plus.
Lorsque la roue est installée sur l’orifice supérieur, elle est
située 2,54cm (1,00po) sous les lames de la tondeuse. Ce
réglage est conseillé pour tondre à une hauteur de coupure
de 3,81cm (1,50po) ou plus.
Afin d’éviter que l’utilisateur ne glisse ou ne
tombe, toujours arrêter la tondeuse avant de
déplacer le levier de réglage en hauteur du plateau
de coupe.
AVERTISSEMENT

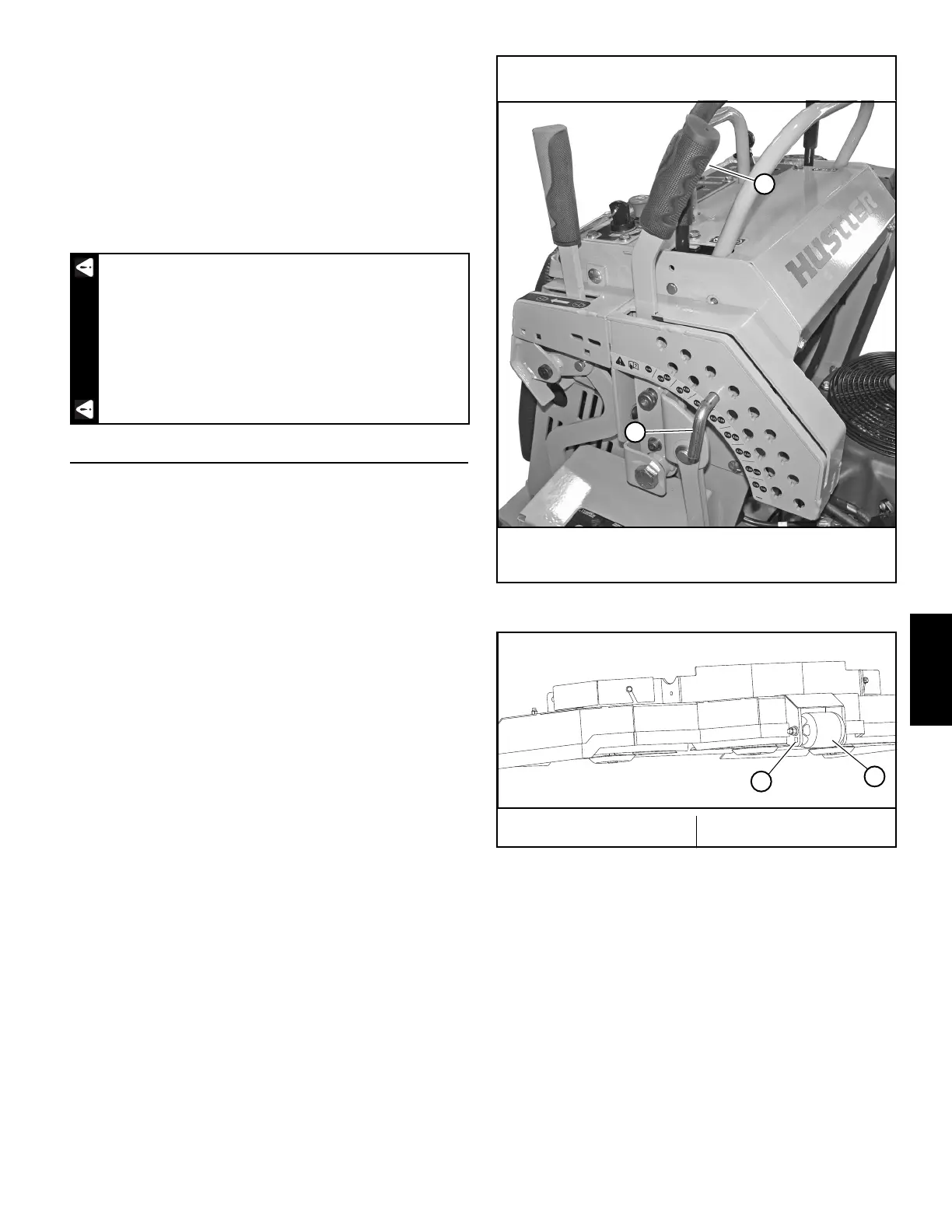

Illustration du levier de réglage en hauteur du plateau de
coupe en position de transport.
A. Levier de réglage en hauteur du plateau de coupe
B. Goupille de réglage
Figure 3-12
A. Roues anti-décapage B. Trous de réglage
Figure 3-13
A
B
B
A
