Hypertherm Powermax45 XP Field Service Bulletin

Câble d’interface de machine avec diviseur de tension
28 809940 Bulletin de service sur le terrain Powermax45 XP

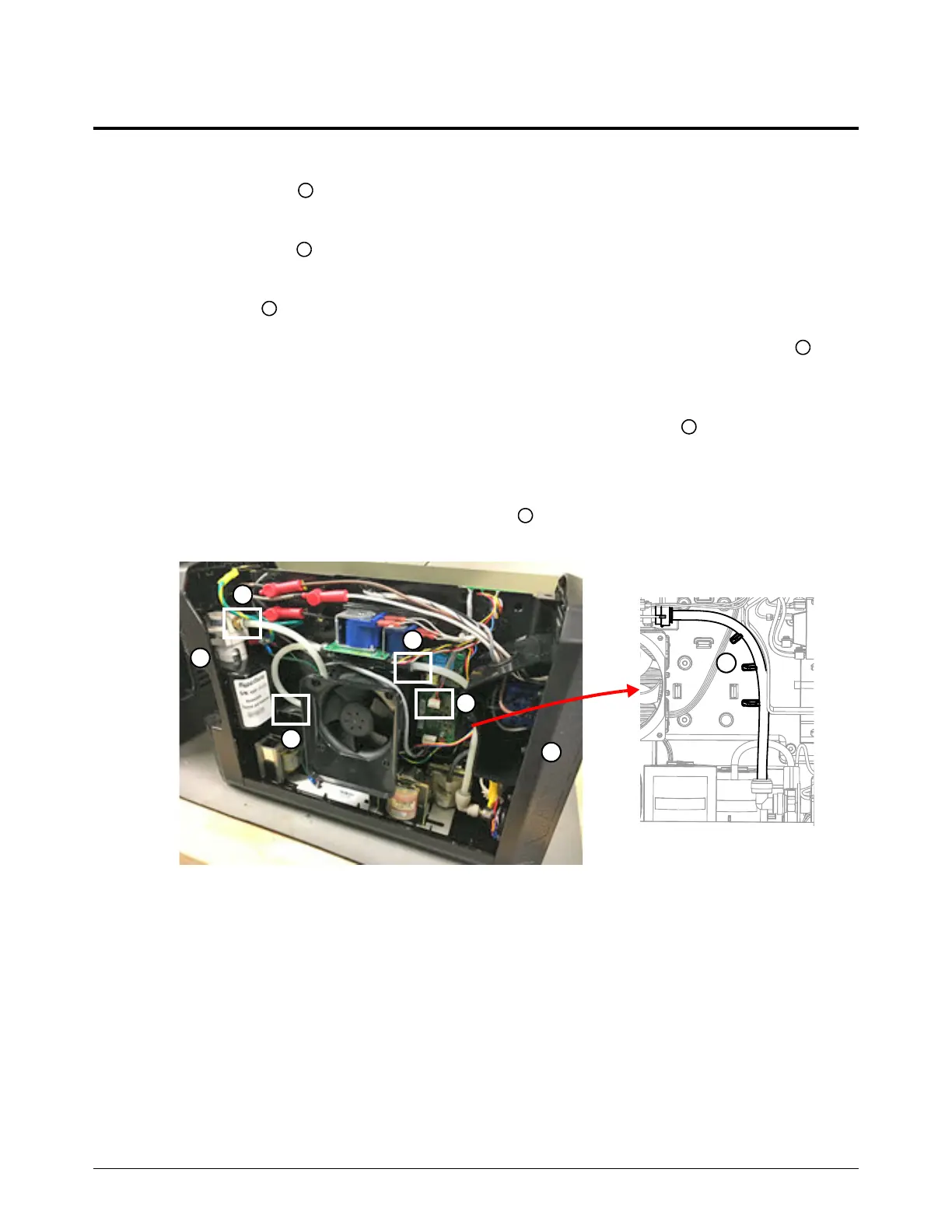

Branchement des composants internes
1. Si la prise d’interface série RS-485 est installée, brancher le câble d’interface série
au connecteur J2 dans le circuit imprimé de l’interface série RS-485.
2. Insérer le tuyau d’alimentation en gaz au raccord à poussoir sur le côté droit
de l’électrovanne .
3. Enfoncer le tuyau d’alimentation en gaz dans les guides des diviseurs du châssis
en plastique .
4. Insérer le tuyau d’alimentation en gaz en boucle au raccord à poussoir sur le filtre à air .
Vérifier les éléments suivants :
 Le tuyau est bien inséré dans le filtre à air et l’électrovanne.
 La partie inférieure de la boucle repose sur la tablette de plastique .
 Le tuyau ne présente aucune pliure. Des plis dans le tuyau peuvent causer des dommages.
Si des pliures sont visibles sur le tuyau, le remplacer.
5. Remettre les panneaux avant et arrière en place jusqu’à ce qu’un clic se fasse entendre.
S’assurer de ne pincer aucun des câbles.
1
2
3
4
5
6
1
2
3
4
5
6
6
