7
TVHD à DEL 720p de 19 po/ TVHD à DEL 1080p de 22 po
www.insigniaproducts.com
Chiffon de nettoyage
Ce chiffon est prévu uniquement pour le nettoyage
de l'écran du téléviseur. Ne pas utiliser ce chiffon
pour nettoyer un quelconque autre composant du
téléviseur.

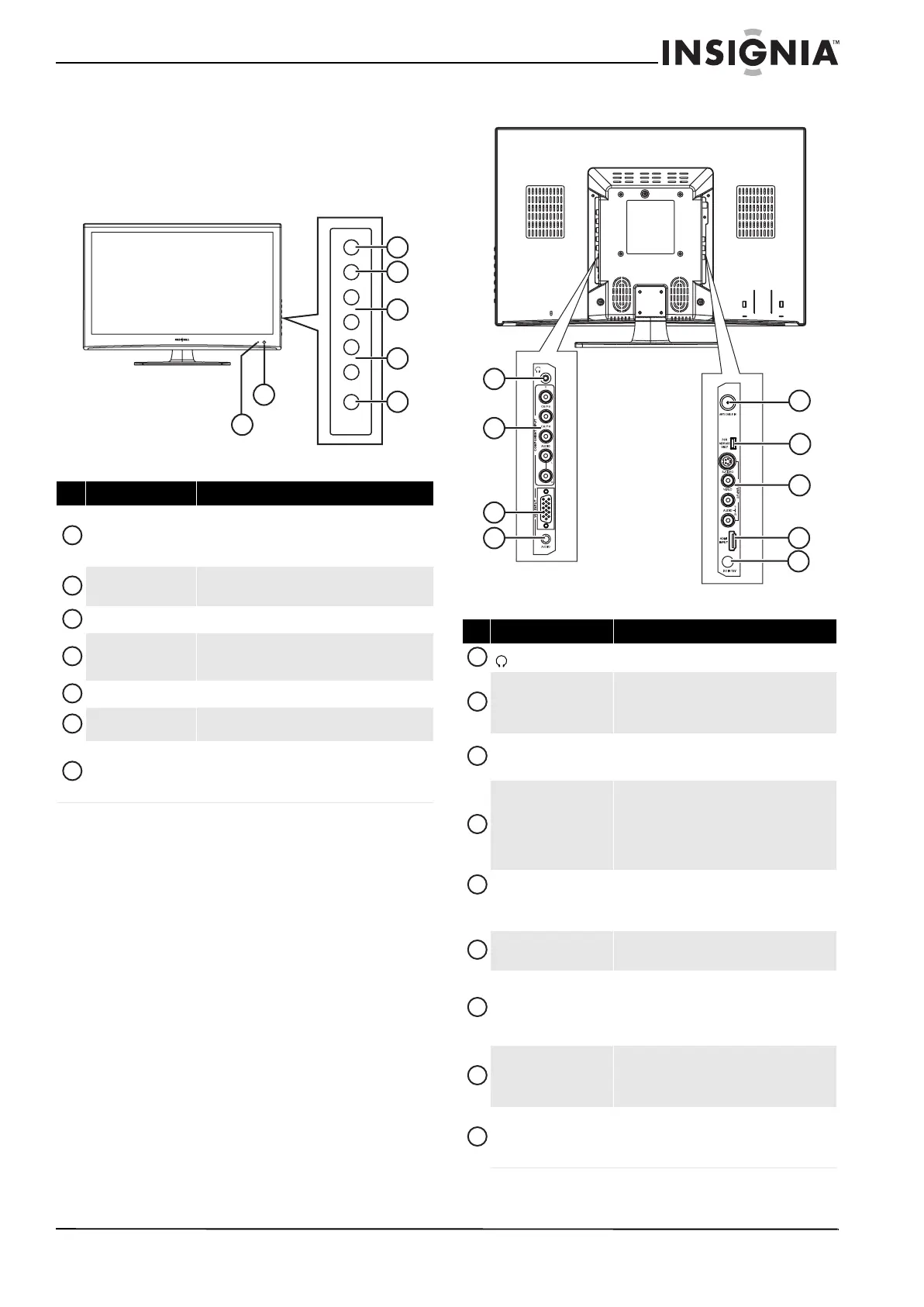

Face avant
Face arrière
N° Élément Description
Témoin
Marche-Arrêt/Attente
S’allume quand l’appareil est branché sur une prise
secteur. Quand le téléviseur est sous tension, le témoin
marche-arrêt est bleu. Quand le téléviseur est en
mode attente, le témoin marche-arrêt est rouge.
Capteur infrarouge
Reçoit les signaux de la télécommande. Ne pas
obstruer la transmission des signaux.
MENU Permet d’accéder au menu d’écran.
ENTRÉE
Permet de sélectionner la source d’entrée vidéo. Il est
possible de sélectionner TV, AV, S-Video (S-Vidéo),
Component (Composantes), HDMI ou VGA.
VOL+/VOL– Permettent d’augmenter ou de diminuer le volume.
CH+/CH–
Permettent d’aller au canal suivant ou précédent de la
liste des canaux.
MARCHE/ARRÊT
Permet d'allumer ou d'éteindre l'appareil (mode
attente). Quand l'appareil est éteint, il n’est pas hors
tension. Pour déconnecter l'alimentation, débrancher
le cordon secteur.
2
1
POWER
VOL–
VOL+
INPUT
MENU
CH–
CH+
3
4
6
7
5
1
2
3
4
5
6
7
N° Prise Description
(casque d’écoute)
Brancher le casque d'écoute sur cette prise.
ENTRÉE COMPOSANTES
(Y, CB/PB, CR/PR et
AUDIO G/D)
Connecter un périphérique vidéo à composantes à
ces prises. Pour plus d’informations, voir
« Connexion d’un périphérique avec vidéo à
composantes » à la page 12.
ENTRÉE VGA
Prise pour connecter la vidéo d'un ordinateur. Pour
plus d’informations, voir « Connexion à un
ordinateur par le port VGA » à la page 14.
ENTRÉE AUDIO VGA
Connecter la prise de sortie d'un ordinateur à cette
prise. Pour plus d’informations, voir « Connexion à
un ordinateur par le port VGA » à la page 14. Pour
connecter un ordinateur en utilisant DVI, voir
« Connexion d’un ordinateur en utilisant HDMI ou
DVI » à la page 14.
ENTRÉE ANT./ TV CÂBLÉE
Connecter une antenne, la TV câblée ou le
récepteur satellite sur cette prise. Pour plus
d’informations, voir « Connexion d’une antenne, de
la TV câblée, ou de la TV par satellite » à la page 11.
DESTINÉE À LA
MAINTENANCE.
Destinée à la maintenance.
ENTRÉE AV (S-VIDÉO,
VIDÉO et AUDIO G/D)
Connecter un périphérique standard AV ou S-Vidéo
à ces prises. Pour plus d’informations, voir
« Connexion d’un périphérique vidéo standard » à
la page 11 ou « Connexion d’un périphérique
S-Vidéo » à la page 12.
Entrée HDMI
Connecter un périphérique HDMI ou DVI à cette
prise. Pour plus d’informations, voir « Connexion
d'un périphérique HDMI » à la page 13 ou
« Connexion d’un périphérique DVI » à la page 13.
Entrée c.c. 12 V
Connecter l’adaptateur d’alimentation c.a. à cette
prise. Quand l'appareil est éteint, il n’est pas hors
tension. Pour déconnecter l'alimentation,
débrancher le cordon secteur.
5
6
9
8
7
2
1
3
4
1
2
3
4
5
6
7
8
9
